Classer des bâtiments LAS (Outils 3D Analyst)

Résumé

Permet de classer des bâtiments dans des données de nuage de points au format LAS.

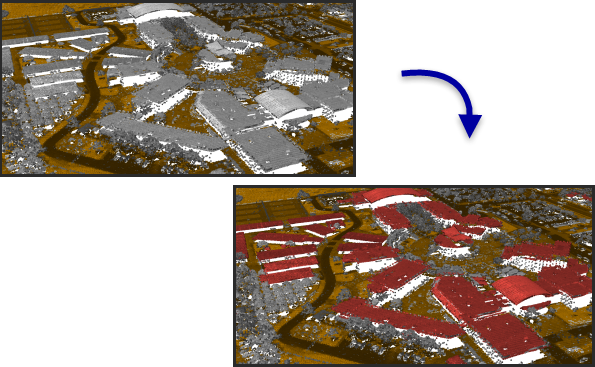

Illustration

Utilisation

• Les points dont les valeurs de codes de classes sont égales à 0, 1 et 6 sont évalués afin de déterminer s’ils répondent aux caractéristiques des toits de bâtiments. Les points classés de bâtiments existants qui ne répondent pas aux critères de détection se voient attribuer la valeur 1, sauf si l’option de réutilisation des points classés de bâtiments existants a été définie.

• This tool was designed with an emphasis on aerial lidar, which usually captures building rooftops. Points representing walls, vertical facades, and small rooftop features—comme les lucarnes et les cheminées, peuvent ne pas être intégrés dans la classification des bâtiments. Si vous avez besoin de ces points, il est conseillé d’exécuter l’outil avec les options de classification des points situés au-dessus et en dessous du toit.

• Classez les points au sol avant d’exécuter cet outil. Si les points au sol n’ont pas été classés, utilisez l’outil [Classer le sol LAS] (classify-las-ground.yml). Si les points au sol sont classés mais utilisent une valeur différente de 2, utilisez l’outil Modifier les codes de classes LAS pour les réaffecter comme il convient.

• Le paramètre Method (Méthode) n’est pas utilisé lorsque le paramètre Is photogrammetric data (Sont des données photogrammétriques) est sélectionné.

• Les points marqués comme retenus ou superposés sont ignorés. À l’origine, les points retenus ne doivent pas être utilisés pour la classification. Les points superposés sont ignorés du traitement car leur inclusion peut créer des fluctuations dramatiques dans la densité des points et introduire également des problèmes de calibrage liés au bruit entre les lignes de vol.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Jeu de données LAS en entrée	Le jeu de données LAS à classer.	LAS Dataset Layer
Hauteur de toit minimum (Facultatif)	La hauteur à partir du sol qui définit le point le plus bas à partir duquel les points de toit seront identifiés.	Linear Unit
Superficie minimale	Surface la plus petite du toit du bâtiment.	Areal Unit
Calculer les statistiques (Facultatif)	Détermine si des statistiques sont calculées pour les fichiers .las référencés par le jeu de données LAS. Le calcul des statistiques fournit un index spatial pour chaque fichier .las, ce qui améliore les performances d’analyse et d’affichage. Les statistiques améliorent également l’expérience de filtrage et de symbologie en limitant l’affichage des attributs LAS (par exemple, les codes de classification et les informations renvoyées) aux valeurs présentes dans le fichier .las. Activé—Statistics will be computed. This is the default. Décoché—Statistics will not be computed.	Boolean
Etendue de traitement (Facultatif)	Étendue des données qui seront évaluées. Current Display Extent (Étendue actuellement affichée)  : l’étendue repose sur la carte ou scène active. Draw Extent (Dessiner l’étendue)  : l’étendue est basée sur un rectangle dessiné sur la carte ou dans la scène. Extent of a Layer (Étendue d’une couche)  : l’étendue repose sur une couche de carte active. Choisissez une couche disponible ou utilisez l’option Étendue des données dans toutes les couches. Chaque couche de carte comporte les options suivantes : All Features (Toutes les entités)  : étendue de toutes les entités. Selected Features (Entités sélectionnées)  : étendue des entités sélectionnées. Visible Features (Entités visibles)  : étendue des entités visibles. Browse (Parcourir)  : l’étendue repose sur un jeu de données existant. Intersection of Inputs (Intersection des entrées)  : l’étendue repose sur l’étendue d’intersection de toutes les entrées. Union of Inputs (Union des entrées)  : l’étendue est basée sur l’étendue combinée de toutes les entrées. Clipboard (Presse-papiers)  : l’étendue peut être copiée depuis et vers le Presse-papiers. Copy Extent (Copier l’étendue)  : copie l’étendue et le système de coordonnées dans le Presse-papiers. Paste Extent (Coller l’étendue)  : colle l’étendue et les coordonnées depuis le Presse-papiers. Si le Presse-papiers n’inclut pas de système de coordonnées, l’étendue utilise celui de la carte. Reset Extent (Réinitialiser l’étendue)  : la valeur par défaut de l’étendue est rétablie. Lorsque les coordonnées sont saisies manuellement, elles doivent être des valeurs numériques incluses dans le système de coordonnées de la carte active. La carte peut utiliser des unités d’affichage différentes de celles des coordonnées saisies. Utilisez le signe moins pour les coordonnées sud et ouest.	Extent
Limite de traitement	Entité ou entités surfaciques qui définissent la surface à traiter.	Feature Layer
Traiter l'intégralité des fichiers LAS qui intersectent l'étendue (Facultatif)	Indique comment l’étendue de traitement est appliquée. Activé—If any portion of a .las file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Décoché—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Espacement moyen des points	Espacement moyen des points LAS. Ce paramètre n’est plus utilisé.	Linear Unit
Réutiliser les points classés de bâtiments existants (Facultatif)	Spécifie si les points classés de bâtiments existants sont réutilisés ou réévalués. Activé—Existing building classified points will contribute to the plane detection process but will not be reclassified in the event they do not meet the criteria specified by the tool. Use this option if the existing classification is necessary. Décoché—Existing building classified points will be reevaluated to fit the criteria for plane detection, and points that do not fit the specified area and height will be assigned a value of 1. This is the default.	Boolean
Données photogrammétriques (Facultatif)	Spécifie si les points dans le fichier .las ont été obtenus à l’aide d’une technique photogrammétrique. Activé—The points in the .las file were obtained using a photogrammetric technique for producing point clouds from overlapping imagery. Décoché—The points in the .las file were obtained from a lidar survey, not from a photogrammetric technique for producing point clouds. This is the default.	Boolean
Méthode de classification (Facultatif)	Précise la méthode de classification qui sera utilisée. Aggressive—Points that fit the planar rooftop characteristics with a relatively high tolerance for outliers will be detected. Use this method if the points are not well calibrated. Standard—Points that fit the planar rooftop characteristics with a relatively moderate tolerance for irregular points will be detected. This is the default Conservative—Points that fit the planar rooftop characteristics with a relatively low tolerance for irregular points will be detected. Use this method if the building points are co-planar with points from objects that are not buildings.	String
Classer les points au-dessus du toit (Facultatif)	Spécifie si les points situés au-dessus des plans détectés pour le toit doivent être classés. Activé—Points detected above the planes will be classified. Décoché—Points detected above the planes will not be classified. This is the default.	Boolean
Hauteur maximale au-dessus du toit (Facultatif)	La hauteur maximale des points situés au-dessus du toit du bâtiment qui sera classée selon la valeur du paramètre Above Roof Class Code (Code de classe au-dessus du toit).	Linear Unit
Code de classe au-dessus du toit (Facultatif)	Le code de classe qui sera affecté aux points situés au-dessus du toit.	Long
Classer les points en dessous du toit (Facultatif)	Spécifie si les points situés entre le toit et le sol doivent être classés. Activé—Points between the roof and the ground will be classified. Décoché—Points between the roof and the ground will not be classified. This is the default.	Boolean
Code de classe en dessous du toit (Facultatif)	Le code de classe qui sera affecté aux points situés entre le sol et le toit.	Long
Mettre à jour la pyramide (Facultatif)	Détermine si la pyramide du jeu de données LAS sera mise à jour après la modification des codes de classe. Activé—The LAS dataset pyramid will be updated. This is the default. Décoché—The LAS dataset pyramid will not be updated.	Boolean

Sortie dérivée

Etiqueter	Explication	Type de données
Jeu de données LAS dérivé	Le jeu de données LAS qui est classé pour les toits de bâtiment.	LAS Dataset Layer

Environnements

Etendue, Facteur de traitement parallèle

Informations de licence

• Basic: Nécessite 3D Analyst
• Standard: Nécessite 3D Analyst
• Advanced: Nécessite 3D Analyst
