Détruire les nœuds d’un TIN (Outils 3D Analyst)

Résumé

Crée un jeu de données de type réseau triangulé irrégulier (TIN) à l’aide d’un sous-ensemble de nœuds à partir d’un TIN source.

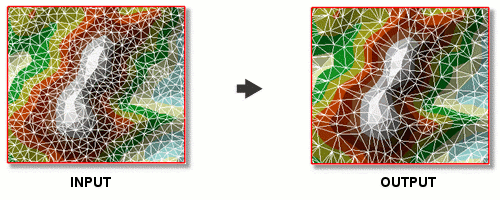

Illustration

Illustration de DecimateTinNodes

Utilisation

Cet outil permet d’affiner les données suréchantillonnées, ce qui améliore l’expérience de dessin. Les options d’affinage suivantes sont proposées :
- Z Tolerance (Tolérance Z) — Le TIN obtenu maintiendra la précision verticale de son TIN source dans la valeur de tolérance Z spécifiée, qui est toujours exprimée en unité Z native du TIN source. L’écart d’un nœud par rapport au TIN source comparé à la valeur interpolée du TIN en sortie ne dépassera pas la tolérance Z.

  Remarque :

  Cette méthode prend également en charge l’utilisation d’une limite de nœud facultative, l’outil arrêtant le traitement si la valeur de tolérance Z entraîne le dépassement du nombre maximal de nœuds dans le TIN obtenu. Si cela se produit, le TIN est généré, mais un avertissement est renvoyé.
- Count (Nombre)—Réduit le nombre de nœuds dans le TIN en sortie à la valeur spécifiée, qui est vraisemblablement inférieure au nombre de nœuds du TIN source. En règle générale, les nœuds sont sélectionnés pour maintenir l’étendue et les caractéristiques de surface du TIN source.
Si l’option Copy Breaklines (Copier les lignes de fracture) est sélectionnée, les lignes de fracture dans le TIN source sont stockées dans la sortie sans généralisation. Les nœuds auxquels contribuent les lignes de fracture ne sont pris en compte dans aucune limite maximale de nœuds.
La limite de données du TIN obtenu est appliquée sous forme de segments de ligne de fracture, que l’option de copie des lignes de fracture ait été utilisée ou même que la limite de données TIN en entrée soit appliquée avec des segments de ligne de fracture. Cela peut augmenter la taille du TIN en sortie et fonctionne indépendamment de toute limite maximale de nombre de nœuds spécifiée.

Etiqueter	Explication	Type de données
TIN en entrée	Jeu de données TIN à traiter.	TIN Layer
TIN en sortie	Jeu de données TIN qui va être généré.	TIN
Decimation Method (Méthode de destruction)	Spécifie la méthode d’affinage utilisée pour sélectionner un sous-ensemble de nœuds à partir du TIN en entrée. Z Tolerance—Creates a TIN that will maintain the vertical accuracy specified in the Z Tolerance parameter. This is the default. Count—Creates a TIN that will not exceed the node limit specified in the Maximum Number of Nodes parameter.	String
Copy Breaklines (Copier les lignes de fracture) (Facultatif)	Indique si les lignes de fracture du TIN en entrée sont copiées dans la sortie. Activé—Breaklines will be copied. Décoché—Breaklines will not be copied. This is the default.	Boolean
Tolérance Z (Facultatif)	Écart maximal par rapport à la valeur Z du TIN source qui sera autorisé dans le TIN en sortie. Par défaut, il s’agit de la valeur la plus petite entre le dixième de la plage Z ou le nombre 10.	Double
Maximum Number of Nodes (Nombre maximal de nœuds) (Facultatif)	Nombre maximal de nœuds pouvant être stockés dans le TIN en sortie qui correspond, par défaut, au nombre total de nœuds du TIN source, moins 1 Si la méthode de tolérance Z est utilisée, l’outil arrête le traitement si la valeur de tolérance Z entraîne le dépassement du nombre maximal de nœuds dans le TIN obtenu.	Long

arcpy.3d.DecimateTinNodes(in_tin, out_tin, method, {copy_breaklines}, {z_tolerance_value}, {max_node_value})

Nom	Explication	Type de données
in_tin	Jeu de données TIN à traiter.	TIN Layer
out_tin	Jeu de données TIN qui va être généré.	TIN
method	Spécifie la méthode d’affinage utilisée pour sélectionner un sous-ensemble de nœuds à partir du TIN en entrée. `Z_TOLERANCE`—Creates a TIN that will maintain the vertical accuracy specified in the `z_tolerance_value` parameter. This is the default. `COUNT`—Creates a TIN that will not exceed the node limit specified in the `max_node_value` parameter.	String
copy_breaklines (Facultatif)	Indique si les lignes de fracture du TIN en entrée sont copiées dans la sortie. `BREAKLINES`—Breaklines will be copied. `NO_BREAKLINES`—Breaklines will not be copied. This is the default.	Boolean
z_tolerance_value (Facultatif)	Écart maximal par rapport à la valeur Z du TIN source qui sera autorisé dans le TIN en sortie. Par défaut, il s’agit de la valeur la plus petite entre le dixième de la plage Z ou le nombre 10.	Double
max_node_value (Facultatif)	Nombre maximal de nœuds pouvant être stockés dans le TIN en sortie qui correspond, par défaut, au nombre total de nœuds du TIN source, moins 1 Si la méthode de tolérance Z est utilisée, l’outil arrête le traitement si la valeur de tolérance Z entraîne le dépassement du nombre maximal de nœuds dans le TIN obtenu.	Long

Exemple de code

Exemple 1 d’utilisation de l’outil DecimateTinNodes (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.DecimateTinNodes("tin", "tin_simple", "COUNT 5000" "BREAKLINES")

Exemple 2 d’utilisation de l’outil DecimateTinNodes (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: DecimateTinNodes Example
Description: This script demonstrates how to use the
             DecimateTinNodes tool.
****************************************************************************'''

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set Local Variables
inTin = "elevation"
method = "COUNT 5000"
copyBrk = "BREAKLINES"
# Ensure output name is unique
outTin = arcpy.CreateUniqueName("simple_elev")

#Run DecimateTinNodes
arcpy.ddd.DecimateTinNodes(inTin, outTin, method, copyBrk)

Environnements

Espace de travail courant, Espace de travail temporaire, Etendue, Système de coordonnées en sortie, Transformations géographiques, Version de stockage TIN par défaut

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
