Calculer l'angle principal du polygone (Outils de cartographie)

Résumé

Calcule les angles dominants des entités surfaciques en entrée et attribue les valeurs à un champ à utiliser pour orienter la symbologie, telle que les symboles ponctuels ou les lignes de graduation dans le polygone.

Illustration

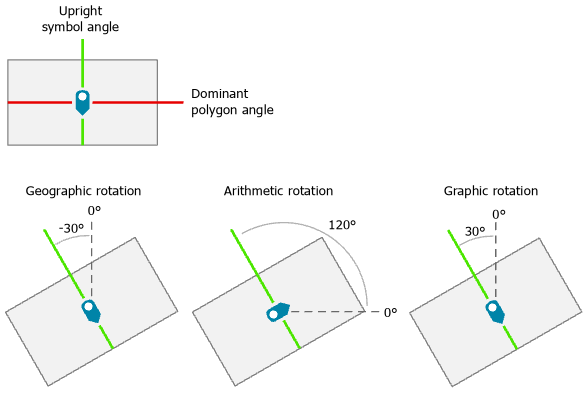

Illustration de l’outil Calculate Polygon Main Angle (Calculer l’angle principal du polygone)

L’angle dominant du polygone, tel qu’appliqué à la symbologie intérieure, est illustré pour les trois méthodes de rotation.

Utilisation

  • L’angle dominant d’un polygone est l’angle de la plus longue collection de segments dont l’orientation est similaire. Dans le cadre de la rotation des symboles, les polygones sont considérés comme étant orientés vers le haut si l’angle dominant est horizontal. L’angle perpendiculaire à l’angle dominant du polygone est enregistré car il permet d’obtenir l’orientation prévue si la valeur est utilisée pour la rotation des symboles.

  • L’angle perpendiculaire à l’angle dominant du polygone est stocké dans le champ spécifié en degrés décimaux à partir du point d’origine de la méthode de rotation.

  • Cet outil est destiné principalement aux polygones orthogonaux plutôt qu’à ceux formés de manière organique.

Paramètres

Etiqueter Explication Type de données

Input Features (Entités en entrée)

Entités surfaciques en entrée.

Feature Layer

Champ d’angle

Champ qui sera mis à jour avec les valeurs d'angle principal du polygone.

Field

Méthode de rotation

(Facultatif)

Spécifie la méthode et le point d’origine de la rotation à utiliser.

  • Géographique—L’angle est calculé dans le sens horaire en partant de 0 en haut (au nord).

  • Arithmétique—L’angle est calculé dans le sens anti-horaire en partant de 0 à droite (à l’est).

  • Graphique—L’angle est calculé dans le sens anti-horaire en partant de 0 en haut (au nord). Il s’agit de l’option par défaut.

String

Sortie dérivée

Etiqueter Explication Type de données

Entités en entrée mises à jour

Entités surfaciques en entrée mises à jour.

Feature Layer

Environnements

Système de coordonnées cartographiques

Informations de licence

  • Basic: Non
  • Standard: Oui
  • Advanced: Oui
