Aligner des entités (Outils de mise à jour)

Résumé

Identifie les parties incohérentes des entités en entrée par rapport aux entités cibles au sein d’une distance de recherche et les aligne sur les entités cibles.

Illustration

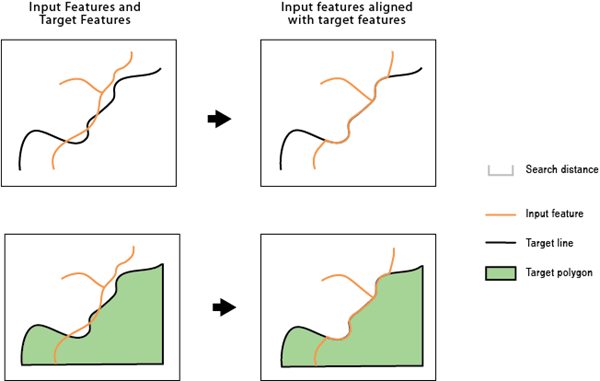

Illustration de l’outil Aligner des entités

Utilisation

Attention :

Cet outil modifie les données en entrée. Pour en savoir plus et découvrir des stratégies permettant d’éviter des modifications de données non souhaitées, reportez-vous à la section Outils qui modifient ou mettent à jour les données en entrée.

Remarque :

Toutes les entrées doivent être exprimées dans le même système de coordonnées.

  • Les entités en entrée et les entités cible peuvent être des entités surfaciques ou des entités de ligne. Par exemple, vous pouvez avoir une limite de comté comme ligne ou polygone, mais une partie diffère de l’axe médian du fleuve qui est la limite entre le comté et le comté voisin. Cet outil peut être utilisé afin d'aligner cette partie de la limite du comté avec l'axe médian du fleuve afin qu'ils coïncident.

  • Une entité en entrée ou une partie de cette entité devient un candidat à l’alignement lorsqu’elle est comprise dans la valeur Search Distance (Distance de recherche) spécifiée par rapport à l’entité cible. La forme du candidat doit être similaire à la forme cible. Par exemple, une entité route en entrée et une entité route cible exécutées en parallèle sont plus similaires que les deux entités se croisant à 90 degrés.

  • S’il a été spécifié, le paramètre Match Fields (Champs d’appariement) détermine si les candidats à l’alignement sont plus susceptibles d’être les entités correspondant bien à leurs cibles. Par exemple, si deux entités en entrée se trouvent dans la distance de recherche par rapport à une entité cible, et si elles sont toutes les deux semblables en termes de forme par rapport à la cible, celle avec une valeur de champ correspondante représentera un candidat plus solide.

  • L'alignement conserve les relations topologiques existantes parmi les entités en entrée. Par exemple, si une ligne, dont les extrémités sont rattachées à d'autres lignes, est déplacée suite à l'alignement, les extrémités de toutes lignes de connexion sont déplacées de telle sorte que les lignes restent connectées.

  • Le champ AF_CONF est ajouté à l’entrée modifiée. Ce champ enregistre une valeur supérieure à 0 jusqu'à un maximum de 100, indiquant le niveau de confiance de l'alignement pour chaque entité. Une valeur égale à 100 indique qu'il n'y aucune ambiguïté quant au candidat pour l'alignement. La valeur diminuera en raison de plusieurs candidats potentiels trouvés, de plus grands écarts en matière de forme ou d’attributs non compatibles lorsque le paramètre Match Fields (Champs d’appariement) est spécifié. Une valeur égale à -1 est attribuée aux entités non modifiées. En raison de la complexité éventuelle des entités en entrée ou cibles, un alignement inattendu peut survenir. Une post-inspection peut s’avérer utile, notamment en ce qui concerne les entités avec des valeurs AF_CONF relativement basses

Paramètres

Etiqueter Explication Type de données

Input Features (Entités en entrée)

Entités surfaciques ou linéaires en entrée qui seront ajustées.

Feature Layer

Entités cible

Entités surfaciques ou linéaires en entrée sur lesquelles les entités en entrée seront alignées.

Feature Layer

Distance de recherche

Distance utilisée pour rechercher des candidats à l’appariement. La distance doit être indiquée et elle doit être supérieure à zéro. Vous pouvez choisir une unité préférée. Par défaut, il s’agit de l’unité de l’entité.

Linear Unit

Champs d'appariement

(Facultatif)

Champs des entités en entrée ou cibles. Si cette option est renseignée, des candidats à l’appariement sont recherchés dans chaque paire de champs afin de déterminer la correspondance adéquate.

Colonnes de la table de valeurs :

  • Source Fields—Field(s) from input features.

  • Target Fields—Field(s) from target features.

Value Table

Sortie dérivée

Etiqueter Explication Type de données

Entités en sortie

Entités en entrée mises à jour.

Feature Layer

Environnements

Espace de travail courant, Etendue

Informations de licence

  • Basic: Non
  • Standard: Non
  • Advanced: Oui
