特定のフィーチャにスナップ

フィーチャにスナップ は、ドロップダウン メニューから選択したスナップ エージェントを使用してポインターをスナップします。 この機能は、フィーチャ ジオメトリーを作成する編集ツールで利用できます。 この機能を使用すると、最も使用されているスナップ エージェントにすぐにアクセスできるようになり、「スナップ」がオンの場合にアクティブに動作しているすべてのスナップ エージェントがオーバーライドされます。

フィーチャ ジオメトリーをアクティブに描画中にフィーチャをスナップするには、次の手順を実行します。

1. フィーチャ作図ツールがアクティブな場合は、スナップ先のフィーチャ ジオメトリーを右クリックします。

   編集ショートカット メニューが表示されます。

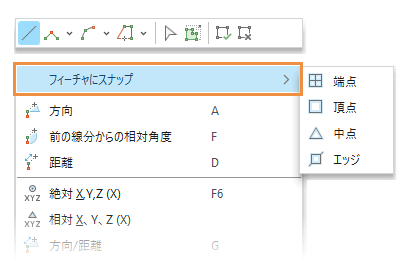

2. フィーチャにスナップ をクリックしてドロップダウン メニューを表示し、スナップ エージェントをクリックします。



   ポインターがスナップ許容値の範囲内にあるジオメトリー エレメントのうち、選択したスナップ エージェントに一致する最も近いエレメントにスナップします。
