スナップの構成

スナップ は、頂点や端点、またはその他の幾何学的要素の近くにポインターを置くときにポインターの精度を制御する構成可能な描画支援機能です。 構成可能な設定には、スナップ許容値、3D フィーチャと未完成のジオメトリーへのスナップ、スナップ情報の表示設定などがあります。

スナップ許容値の設定

スナップ許容値は、ポインターと幾何学的要素間の 2D の XY 平面距離であり、その距離内で有効なスナップ エージェントがポインターをスナップさせます。 デフォルトのスナップ許容値は 10 ピクセルです。 この距離は変更でき、ピクセルまたはマップ単位を選択できます。

最適なスナップ許容距離は、データの縮尺とマップ内のフィーチャの複雑度によって決まります。 スナップをさらに調整する必要がある場合は、コンテンツ ウィンドウの「スナップ別にリスト」タブを使用して、特定のレイヤーへのスナップを分離することを検討してください。

ヒント:

ポインターがある画面上でスナップ許容値を変更するには、ステータス バーの スナップ にポインターを合わせて、スナップ許容値の設定 をクリックします。

許容距離を入力し、単位をピクセルまたはマップ単位に設定するには、次の手順を実行します。

1. リボンの 編集 タブをクリックします。 編集の管理 グループにある 編集設定 をクリックします。

   または、スナップ グループで、スナップ ドロップダウン矢印をクリックし、スナップ設定 をクリックします。

   あるいは、アクティブなマップの下部にあるステータス バーの スナップ にポインターを合わせて、ポップアップ メニューの スナップ設定 をクリックします。



   編集設定 ダイアログ ボックスが表示されます。

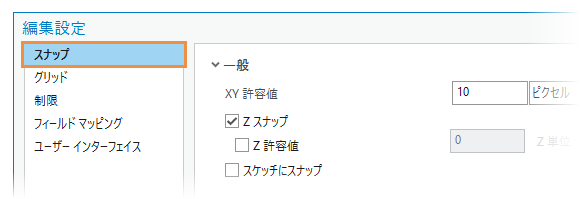

2. 編集設定 ダイアログ ボックスの スナップ タブをクリックして、一般 を展開します。



3. XY 許容値 ボックスをクリックして、許容距離を入力し、ピクセル または マップ単位 を選択します。

4. スナップ設定をデフォルト値にリセットするには、ページのリセット をクリックします。

5. OK をクリックします。

未完成のフィーチャへのスナップ

スケッチにスナップ が有効の場合、ポインターは未完成のフィーチャ ジオメトリーにもスナップします。

1. アクティブなマップまたはシーンの下部にあるステータス バーの スナップ にポインターを合わせて、スナップ設定 をクリックします。



   または、リボンの 編集 タブをクリックします。 スナップ グループで、スナップ ドロップダウン矢印をクリックし、スナップ設定 をクリックします。

   または、リボンの 編集 タブをクリックします。 編集の管理 グループにある 設定 をクリックします。

2. 編集設定 ダイアログ ボックスの スナップ タブをクリックして、一般 を展開します。

3. スケッチにスナップ チェックボックスをオンにして、フィーチャ ジオメトリーを描画するときに未完成のフィーチャ ジオメトリーにスナップするようにします。

4. スナップ設定をデフォルト値にリセットするには、ページのリセット をクリックします。

5. OK をクリックします。

Z スナップの有効化

Z スナップ許容値は、有効なスナップ エージェントが Z 値にスナップする垂直距離です。 この許容値はメートル単位で指定されます。 Z スナップが有効になると、ポインターの Z 高さが、そのポインターのスナップ先である幾何学的要素の Z 値に設定されます。 これには、3D サーフェスまたは他の Z 対応フィーチャを指定できます。

注意:

Z 値が標高設定で指定されている場合は、Z スナップをオフにします。 これにより、ポインターが既存のフィーチャ ジオメトリーの X 座標と Y 座標にスナップするようになります。

1. リボンの 編集 タブをクリックします。 編集の管理 グループにある 編集設定 をクリックします。

   あるいは、アクティブなマップの下部にあるステータス バーの スナップ にポインターを合わせて、ポップアップ メニューの スナップ設定 をクリックします。



   ヒント:

   スナップ設定は、リボンの スナップ グループでも使用できます。 スナップ ドロップダウン矢印をクリックし、スナップ設定 をクリックします。

   編集設定 ダイアログ ボックスが表示されます。

2. 編集設定 ダイアログ ボックスの スナップ タブをクリックして、一般 を展開します。



3. Z スナップ チェックボックスをオンにして、Z スナップを有効化します。

   この設定は、3D グローバル シーン、ローカル シーン、およびステレオ シーンではロックされています。

4. スナップ設定をデフォルト値にリセットするには、ページのリセット をクリックします。

5. OK をクリックします。

スナップ情報の構成

スナップ情報を構成するには、次の手順を実行します。

1. アクティブなマップまたはシーンの下部にあるステータス バーの スナップ にポインターを合わせて、スナップ設定 をクリックします。



   または、リボンの 編集 タブをクリックします。 スナップ グループで、スナップ ドロップダウン矢印をクリックし、スナップ設定 をクリックします。

   または、リボンの 編集 タブをクリックします。 編集の管理 グループにある 設定 をクリックします。

2. 編集設定 ダイアログ ボックスの スナップ タブをクリックして、スナップ情報 を展開します。

3. 次の 1 つまたは複数の設定を変更します。

   レイヤー名	アクティブなスナップ エージェントのスナップ先となるレイヤー名を表示するには、このチェックボックスをオンにします。
   スナップ タイプ	アクティブにスナップするスナップ エージェントを表示するには、このチェックボックスをオンにします。
   スナップ情報の色	ドロップダウン矢印をクリックして、スナップ情報のテキストの色を選択します。

4. スナップ設定をデフォルト値にリセットするには、ページのリセット をクリックします。

5. OK をクリックします。
