システム アーキテクチャー
ArcGIS Enterprise on Kubernetes は、Kubernetes プラットフォームの完全なエンタープライズ GIS 実装です。 マッピング、解析、コラボレーション、共有などの基本的ワークフローを表現するマイクロサービスの集まりです。 これらのマイクロサービスが連携して機能することで、ソフトウェア機能やワークロードに対応してサポートします。これらのサービスは、ポッドとしてインスタンス化される 1 つ以上の Kubernetes デプロイメントとして組織内に実装されます。
イントロダクション
ArcGIS Enterprise on Kubernetes は、Kubernetes クラスター内のワーカー ノード上で実行されるコンテナー イメージのセットとしてパッケージ化されて配布されます。 ポッドはクラスター内のノード間で分散され、1 つ以上のコンテナーを表現します。
ArcGIS Enterprise 対応の、サポートされているクラスター プロバイダーの概要については、「システム要件」をご参照ください。

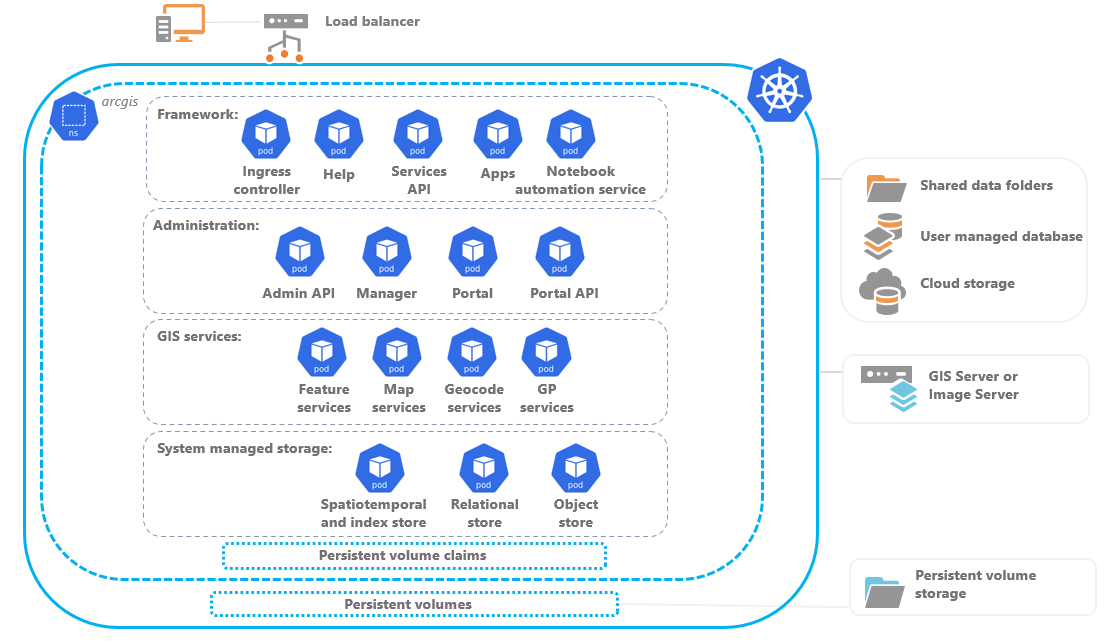

以下では、ArcGIS Enterprise on Kubernetes の基本的側面について説明します。 この図は、arcgis という名称の名前空間を含む Kubernetes クラスターを示しています。 この名前空間には、各種のシステム機能を表す 4 つのカテゴリーのポッドが含まれています。 この図は、ポッドまたは要件の完全なリストを表すものではなく、システムがどのように構成されているかの概要を示しています。
フレームワーク
フレームワークのポッドは、組織のワークフローをサポートし、組織のメンバーがヘルプ ドキュメントを通してシステムの詳細を理解できるように情報を提供します。 また、これらのポッドは、ArcGIS Enterprise Manager または ArcGIS Enterprise Administrator API を使用してそれぞれのシステム デプロイメント内でスケーリングすることも可能です。
|
ポッド名 |
目的 |
|---|---|
|
Ingress コントローラー |
Kubernetes クラスター全体にトラフィックを送信する、クラスターへの単一のエントリー ポイント |
|
ヘルプ |
ArcGIS Enterprise on Kubernetes をデプロイし、構成、使用するための手順と概念情報を示すドキュメント |
|
Services API |
GIS、システム、およびユーティリティー サービス用の API。公開、キャッシュ、および解析のワークフローをサポートします。 |
|
アプリ |
組織の埋め込みアプリに対する基本的なサポート |
|
ノートブック自動化サービス |
ノートブック サービスのデプロイメントを管理し、ノートブックの作成と自動化をサポートします |
管理
管理ポッドは、ArcGIS Enterprise 組織を作成するための最初のフレームワークを提供します。 組織の運用を開始したら、ArcGIS Enterprise Manager または ArcGIS Enterprise Administrator API を使用してそれぞれのデプロイメント内でこれらのポッドをスケーリングできます。
ArcGIS Enterprise Manager を使用すると、管理者は、組織のさまざまな側面を監視および管理できます。 管理者には、監視ツールを介して、システムの状態やログなどの重要な情報に関する組織のアクティブなビューが提供されます。 ArcGIS Enterprise Administrator API は組織にとって不可欠な要素であり、 ArcGIS Enterprise コンポーネントのライフサイクルを管理して、組織全体の運用を支援します。
|
ポッド名 |
目的 |
|---|---|
|
ArcGIS Enterprise Administrator API |
ArcGIS Enterprise 組織の管理および自動化の側面に使用される API。 |
|
ArcGIS Enterprise Manager |
最初は、ArcGIS Enterprise 組織を作成するためのセットアップ ウィザードとして使用されます。 組織の構成後は、ArcGIS Enterprise Manager を使用して、組織を管理、監視、およびセキュリティー保護します。 |
|
ArcGIS Enterprise 組織 |
共有およびアイテム/メンバー管理のワークフローをサポートするユーザー エクスペリエンス。 |
|
ポータル (共有) API |
共有、アイテム管理、およびメンバー管理のワークフローをサポートする API。 |
GIS サービス
GIS サービスの利用により、組織の地理空間機能が有効になります。 GIS サービスには、マップ/フィーチャ/ジオコード サービスのほか、ホスト マップ/フィーチャ サービスが含まれます。 GIS サービスがユーザー管理データ ストアを参照する場合、登録済みデータ ストアへのアクティブな接続が必要です。 ホスト サービスは、システム ストレージを使用して公開されます。 これらのポッドおよびシステム サービスとユーティリティー サービス用のポッドは、それぞれのサービス デプロイメント内でスケーリングできます。
さらに、Windows および Linux 環境にある追加のサーバー サイトをフェデレートすることで、システムに機能を追加することもできます。
|
ポッド名 |
目的 |
|---|---|
|
フィーチャ サービス |
マップとアプリの編集ワークフローをサポートします。 |
|
マップ サービス |
マップ、フィーチャ、および属性データを多くの種類のアプリケーションで利用できるようにします。 |
|
ジオコード サービス |
マップ上の住所や場所を検索および特定するワークフローをサポートします。 |
|
ジオプロセシング サービス |
マッピングおよびフィーチャ サービス用のサービス ツールをサポートします。 |
|
ノートブック サービス |
ノートブックを Web ツールとして公開するワークフローをサポートします。 |
システム ストレージ
ArcGIS Enterprise on Kubernetes は、システム ストレージをデプロイして管理します。 システム ストレージは StatefulSets を使用して提供することができ、1 つ以上の永続ボリュームにバインドされます。 あるいは、一部のタイプのシステム ストレージは、クラウド サービスと統合することによって提供することができます。 各タイプのシステム ストレージ データ ストアに関する情報が以下の表にまとめられています:
|
データ ストア |
目的 |
クラウド サービスの統合をサポートします |
|---|---|---|
|
オブジェクト ストア |
アップロードおよび保存されたコンテンツ、ホスト タイル/イメージ レイヤー キャッシュ、およびジオプロセシングの出力を格納します。 |
はい |
|
リレーショナル ストア |
ホスト フィーチャ データと、カスタマイズや構成設定などの管理面の情報を格納します。 プライマリーとスタンバイの 2 つのリレーショナル ストアが構成されます。 |
はい |
|
Spatiotemporal およびインデックス ストア |
ログとインデックスのほか、ホスト フィーチャ データを格納します。 |
いいえ |
システム ストレージに永続ボリュームが使用されている場合、管理者は永続クレームで使用されるストレージ クラスを構成して、サイズと種類を制御できるようにすることができます。 一般的に、クラウド プロバイダーには、さまざまなボリューム コントローラーが含まれています。これらのコントローラーはネットワーク共有から提供された各種のボリュームをブロック ストレージまたはディスクにプロビジョニングできます。
このリリースでは、システム ストレージ ポッドにリソースを再割り当てしたり、システム ストレージ ポッドをスケーリングすることはできません。 Pod レプリカ、要求、制限は、デプロイメントのアーキテクチャー プロファイルによってあらかじめ定義されています。
