スペクトルの変化の検出

Image Analyst ライセンスで利用可能。

マルチバンド画像を用いる変化検出は、ピクセル単位で計算したスペクトル差に基づきます。

マルチバンド画像データを比較すると、通常は一定の期間で、スペクトル反応が変化した箇所を特定できます。 ArcGIS Pro では、さまざまな方法でマルチバンド画像を比較できます。

スペクトルの変化の方法は、コンテンツ ウィンドウでマルチバンドラスターを選択した場合に利用できます。

変化の計算ラスター関数は、2 つのラスターレイヤーの差をその場で計算します。表示されている範囲内のピクセルのみが処理され、入力データのソース解像度より縮小すると、処理速度を向上するためにピクセルがより大きいサイズにリサンプリングされます。変化をすばやく視覚化して評価できるよう、このようにして変化を計算します。この関数を他のラスター関数と組み合わせて、より複雑なワークフローにすることができます。

ラスターの変化の計算 ジオプロセシングツールは、2 つのラスターデータセットの差を計算し、変化情報を含む新しいラスターデータセットを生成します。このツールを他のツールと組み合わせて、より複雑なワークフローにすることができます。

変化の検出ウィザードは、ツールと関数を組み合わせて、カテゴリー別の変化検出、ピクセル値の変化検出、スペクトルの変化検出、または時系列の変化検出を行うプロセスをガイドします。 2 つのラスターデータセット、または多次元ラスターデータセットの 2 つのスライスを比較できます。

変化の検出ウィザード

変化の検出ウィザードは、画像タブの解析グループにある 変化の検出 ドロップダウンボタンから起動します。 2D マップシーンで作業していない場合、あるいは Image Analyst エクステンションがない場合、このボタンは使用できません。

構成ウィンドウ

変化の検出ウィザードの最初のウィンドウは、設定ウィンドウです。ここでは、変化の検出方法 の値を設定します。マルチバンドデータセットを比較するには、変化の検出方法 を スペクトル変化 に設定します。


パラメーター	説明
From ラスター	計算に使用される最初のラスター。時間 1 (前) から時間 2 (後) への変化を評価するには、時間 1 のラスターを入力します。
To ラスター	計算に使用される 2 番目のラスター。時間 1 (前) から時間 2 (後) への変化を評価するには、時間 2 のラスターを入力します。

多次元データセットの 2 つのスライスを比較するには、From ラスター パラメーターとして多次元ラスターを入力します。構成ウィンドウは、以下の表のパラメーターを使用して更新されます。


パラメーター	説明
変数	解析対象の変数。
ディメンション	スライスの比較に使用するディメンションフィールド。
From スライス	計算に使用される 1 番目のスライス。時間 1 (前) から時間 2 (後) への変化を評価するには、時間 1 のスライスを入力します。
To スライス	計算に使用される 2 番目のスライス。時間 1 (前) から時間 2 (後) への変化を評価するには、時間 2 のスライスを入力します。
処理範囲	出力の処理範囲。
個別フィーチャへのクリップ	処理範囲をポリゴンにクリップします。処理範囲にポリゴンフィーチャクラスを選択した場合に使用できます。
X スキップファクター	ラスターの変化の統計情報とヒストグラムを計算するために使用する X スキップファクター。
Y スキップファクター	ラスターの変化の統計情報とヒストグラムを計算するために使用する Y スキップファクター。

スペクトル差ウィンドウ

スペクトル差 ウィンドウでは、入力マルチバンド画像を比較する方法を指定し、計算する変化情報の種類も指定します。


パラメーター	説明
差分タイプ	計算で使用される差分方法。スペクトルユークリッド距離 - 各ピクセルのスペクトルをベクトルとして扱った 2 つのマルチバンドラスター間の距離。値が大きくなるほど、画像間の変化が大きいことを示します。これがデフォルトです。スペクトル角度差 - 各ピクセルのスペクトルをベクトルとして扱った 2 つのマルチバンドラスター間の角度。角度が大きくなるほど、画像間の変化が大きいことを示します。最大変化のバンド - 2 つのマルチバンドラスター間で各ピクセルの変化が最大となるバンド。
セルサイズタイプ	最初のラスターに一致 - 入力ラスターの最初のセルサイズを使用します。最小 - すべての入力ラスターのうちの最小セルサイズを使用します。最大 - すべての入力ラスターのうちの最大セルサイズを使用します。これがデフォルトです。平均 - すべての入力ラスターの平均セルサイズを使用します。最後のラスターに一致 - 入力ラスターの最後のセルサイズを使用します。
範囲タイプ	最初のラスターに一致 - 最初の入力ラスターの範囲を使用して、処理対象範囲を決定します。共通の範囲 - 重複するピクセルの範囲を使用して、処理対象範囲を決定します。これがデフォルトです。すべての範囲 - すべてのラスターの範囲を使用して、処理対象範囲を決定します。最後のラスターに一致 - 最後の入力ラスターの範囲を使用して、処理対象範囲を決定します。

プレビュー をクリックし、指定したオプションを使用して、マップにプレビューレイヤーを追加します。オプションを変更して プレビューを更新 をクリックすると、新しいオプションを使用してプレビューレイヤーが更新されます。

注意:

プレビューレイヤーはラスター関数を使用して生成されます。ソース解像度より縮小すると、ラスター関数はリサンプリングされたピクセルサイズを使用してデータを処理します。プレビューを最終結果と同じように表示するには、データのソース解像度にズームします。プレビューレイヤーを右クリックし、ソース解像度にズーム をクリックします。

差分の分類ウィンドウ

差分の分類 ウィンドウでは、マップでピクセルのスペクトル差をリアルタイムで検索し、その情報を使用して結果を分類できます。

差分の探索 セクションは、差分の分類 ウィンドウの上半分にあります。

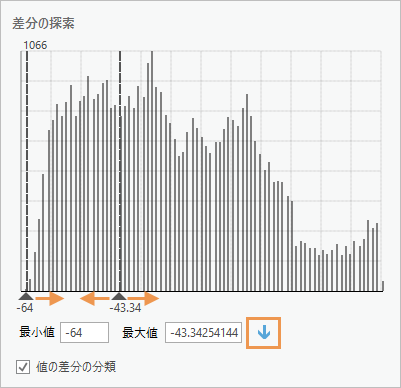

差分の探索セクションと対話的なヒストグラム

変化を視覚化するための対話的なハンドルに沿って異なる値のヒストグラムが表示されます。このウィンドウを開くと、デフォルトで Preview_Mask レイヤーが追加されます。ヒストグラムで、最小および最大のヒストグラムハンドルを異なる値にドラッグすると、マップ上の Preview_Mask レイヤーに最小値と最大値の間のピクセル値が表示されます。その他のピクセル値はすべてマスクされ、表示されません。マップの他のレイヤーをすべてオフにした方が値が見やすい場合があります。 Preview_Mask layer レイヤーのシンボルを変更することもできます。

分類をスキップして元のピクセル値の差を保持するには、値の差分を分類 パラメーターをオフにし、次へをクリックして次のウィンドウに移動します。

対話型のヒストグラムを使用してクラスを生成

対話型のヒストグラムを使用してクラスを生成するには、次の手順に従います。

解析に重要な変化情報 (強い負の変化など) を識別するまで、ヒストグラムで最小および最大のハンドルをドラッグします。
新しいクラスの追加 ボタンをクリックします。

ウィンドウの下部にある出力の分類テーブルの最小および最大クラス値として、ヒストグラムで選択した最小値と最大値が追加されます。
出力の分類テーブルで、クラス値 (整数) を Output フィールドに追加し、クラスの名前を Class Name フィールドに追加します。

これらは必須です。
クラスのシンボル表示に使用する色を指定します。

クラスの手動生成

対話型のヒストグラムを使用せずにクラス情報を手動で追加するには、次の手順を実行します。

作成ボタンをクリックします。
作成ウィンドウで、最大値 パラメーターを生成するクラスの数に設定します。

各個別値に関連付けられているクラスのベース名を指定できます。クラスシンボルの配色と透過表示も指定できます。
OK をクリックします。
出力の分類テーブルで、Minimum と Maximum の差分フィールド値を入力します。

注意:

後処理ウィンドウ

後処理 ウィンドウでは、結果をスムージングして出力を生成します。


パラメーター	説明
近傍のスムージング	結果をスムージングするために使用するフォーカル近傍のサイズ (ピクセルの行と列)。なし - スムージングを行いません。これがデフォルトです。 3 × 3 - 3 ピクセル (行) × 3 ピクセル (列) の近傍に基づいて結果をスムージングします。 5 × 5 - 5 ピクセル (行) × 5 ピクセル (列) の近傍に基づいて結果をスムージングします。 7 × 7 - 7 ピクセル (行) × 7 ピクセル (列) の近傍に基づいて結果をスムージングします。
統計の補完方法	最小 - 近傍のピクセルの最小値を計算します。最大 - 近傍のピクセルの最大値を計算します。平均 - 近傍のピクセルの平均値を計算します。これがデフォルトです。標準偏差 - 近傍のピクセルの標準偏差値を計算します。中央値 - 近傍のピクセルの中央値を計算します。最頻値 - 近傍のピクセルの最頻値 (最も頻繁に発生する値) を計算します。最少頻値 - 近傍のピクセルの最小頻値 (発生数が最も少ない値) を計算します。より滑らかな結果を得るため、ピクセル値の再計算で使用する統計方法。
結果を別名で保存	生成する出力タイプを指定します。ラスターデータセット - 結果は、ラスターデータセットとして保存されます。ラスター関数テンプレート - 結果は、ラスター関数テンプレートとして保存され、追加処理に使用されます。フィーチャクラス - 結果は、ポリゴンフィーチャクラスとして保存されます。
出力データセット	出力データセットの名前。このパラメーターは、結果を別名で保存がラスターデータセットまたはフィーチャクラスに設定されている場合に限り、指定できます。出力がラスターデータセットの場合は、生成するラスターのファイル拡張子を、サポートされている形式で指定します。

スムージングの追加オプションとして、結果に対し、統計ラスター関数を使用できます。ウィザードで、近傍のスムージング としてなしを選択し、出力ラスターデータセットに対し、統計ラスター関数を使用します。

注意:

スペクトル角度差の計算

次の例では、2 つの Landsat 8 画像のスペクトル角度差を計算します。

2 つの Landsat 8 画像をマップに追加します。
コンテンツ ウィンドウで選択した前のイメージレイヤーで、画像タブの解析グループから変化の検出ウィザードを起動します。

構成ウィンドウで、変化の検出方法 を スペクトル変化 に設定します。
From ラスター パラメーターが先のラスターレイヤーに設定されています。
To ラスター パラメーターが後のラスターレイヤーに設定されています。
次へをクリックします。
バンドの差分 ウィンドウで、差分タイプ を スペクトル角度差 に設定します。
1. セルサイズタイプ パラメーターを最大に設定し、範囲タイプ パラメーターを 共通の範囲 に設定します。
次へをクリックします。
差分の分類 ペインで、最小のヒストグラムハンドルをドラッグし、プレビューマスクの結果が関心領域に制限されるようにします。最大のヒストグラムハンドルは正の最大値のままにしておきます。 新しいクラスの追加 をクリックします。

これで、背景や小さい角度、環境変化が結果に反映されるのが低減されます。
出力の分類テーブルで、Output フィールド値を 1、Class Name フィールドに適切な名前を入力し、カラーパレットを使用して赤色を選択します。
次へをクリックします。
後処理 ウィンドウで、近傍のスムージング パラメーターを 3 x 3、統計の補完方法 パラメーターを 最頻値 に設定します。
出力データセット パラメーターに Spectral_angle_change.tif と入力して実行をクリックします。
データセットがマップに追加されたら、完了をクリックして変化の検出ウィザードを閉じます。
