ダイアグラム レイヤー プロパティへのアクセス
[ダイアグラム プロパティ] では、ネットワーク ダイアグラムに関する情報を表示できます。
ネットワーク ダイアグラムのダイアグラム プロパティへのアクセス
注意:
このワークフローは、ファイル ジオデータベースまたはモバイル ジオデータベース内のユーティリティー ネットワークまたはトレース ネットワーク、エンタープライズ ジオデータベース内のユーティリティー ネットワークまたはトレース ネットワークへのデータベース コネクション、ユーティリティー ネットワーク サービスまたはトレース ネットワーク サービスのいずれかから取得したネットワーク ダイアグラム レイヤーで実行することができます。
[ダイアグラム プロパティ] タブにアクセスするには、次の手順を実行します。
ダイアグラムがまだ開かれていない場合は、リボンの [ネットワーク ダイアグラム] タブにある [ダイアグラムの検索] ツール
を実行します。注意:
[ダイアグラムの検索] ツールは、 [ユーティリティ ネットワーク] タブまたは [トレース ネットワーク] タブにもあります
作業するダイアグラムを検索して開きます。
ネットワーク ダイアグラムがダイアグラム マップに開きます。
プロパティにアクセスするネットワーク ダイアグラムを参照するダイアグラム マップをアクティブ化します。
[コンテンツ] ウィンドウで、 ダイアグラム レイヤー を右クリックして [プロパティ] をクリックします。
ダイアグラム レイヤーに関連する [レイヤー プロパティ] ダイアログ ボックスが開きます。
[ダイアグラム プロパティ] タブをクリックします。
ダイアグラム プロパティの詳細

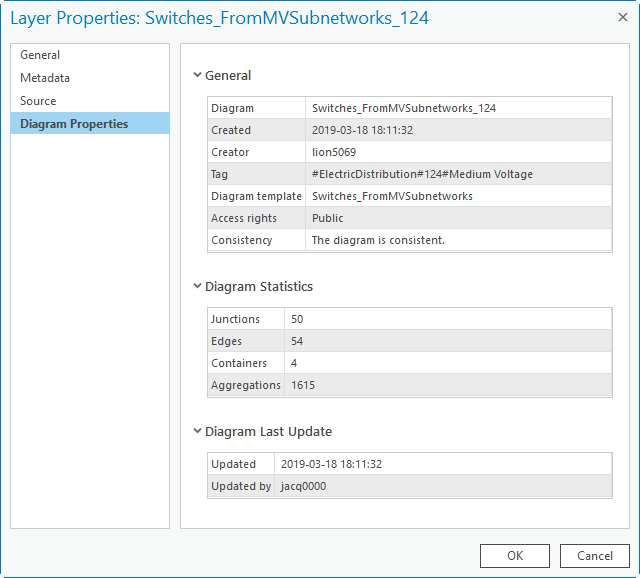

[ダイアグラム プロパティ] タブには、 [一般] 、 [ダイアグラムの統計] 、 [ダイアグラムの最後の更新] のセクションがあります。
一般
[一般] セクションには、ダイアグラムの作成、テンプレート、その状態に関する情報が含まれます。
[ダイアグラム] - ダイアグラム名。
[作成日] - ダイアグラムの作成日。
[作成者] - ダイアグラム所有者。
[タグ] - ダイアグラムのタグ。 ここには、保存されたダイアグラムの情報のみが表示されます。
[ダイアグラム テンプレート] - ダイアグラムの元となったダイアグラム テンプレート。
[アクセス権限] - ダイアグラムに対して設定されたアクセス権限。
[一貫性] - ダイアグラムの一貫性のステータス。
ダイアグラムの統計情報
[ダイアグラムの統計] セクションには、以下のダイアグラム フィーチャで統計が表示されます。
[ジャンクション] - ダイアグラムに表示されるジャンクション数。
[エッジ] - ダイアグラムに表示されるエッジ数。
[格納器] - ダイアグラムに表示される格納器の数。
[集約] - ダイアグラムの集約数。
ダイアグラムの最後の更新
[ダイアグラムの最後の更新] セクションには、ダイアグラムの最後の更新に関する情報が表示されます。
[更新日] - ダイアグラムの最終更新日
[更新者] - ダイアグラムを最後に更新したユーザーの名前
