ArcGIS Pro でのシェープファイルの操作

シェープファイルは、ジオメトリー タイプ (ポイント、ライン、ポリゴンなど) および空間参照が同じ地理フィーチャの場所、形状、および属性を格納するベクター データ格納形式です。 ArcGIS Pro では、ジオデータベース内のフィーチャクラスの操作と同様の方法でシェープファイルを操作します。シェープファイルはレイヤーとしてマップに追加でき、シェープファイルのフィールドとプロパティをフィールド ビューで操作できます。

注意:

シェープファイルは外観上、ジオデータベースに格納されているフィーチャクラスと似ていますが、シェープファイルでは、ジオデータベースにおける高度な機能 (トポロジー、ネットワーク、属性ルール、サブタイプなど) がサポートされていません。これらの高度な機能を使用すると、現実世界の振舞いのモデル化、データ整合性を管理および維持するためのルールの適用、中心的なフィーチャと属性の空間リレーションシップを操作するツールの使用を行うことができます。 ジオデータベースの詳細については、「ジオデータベースとは」をご参照ください。

ArcGIS Pro でシェープファイルを作成すると、テーブルには FID フィールドと Shape フィールドが設定されます。 FID フィールドには、テーブル内の各オブジェクト (行) の一意な ID 番号が含まれています。 Shape フィールドは、フィーチャクラスに格納されるシェープ タイプ (ポイント、マルチポイント、ポリゴン、ポリライン、マルチパッチ) を定義します。

シェープファイルでは、次のフィールド データ タイプがユーザー定義フィールドとしてサポートされています:

  • Short Integer

  • Long Integer

  • Float

  • Double

  • Text

  • Date

    注意:

    シェープファイルで Date フィールド タイプを使用する場合、NULL 値と日付値のみがサポートされ、日付/時間値はサポートされていません。

マップへのシェープファイルの追加

ArcGIS Pro でシェープファイルにアクセスするには、カタログ ウィンドウのフォルダー接続を使用します。

  1. フォルダーへの接続を追加します。

  2. フォルダー接続内のシェープファイルの場所を参照します。

  3. シェープファイルを右クリックして 現在のマップに追加 をクリックするか、新しく追加 をポイントして、マップ をクリックします。

代わりに、リボンの マップ タブにある データの追加 をクリックして、シェープファイルの場所を参照することもできます。

フィールド ビューでのシェープファイルの操作

フィールド ビューを使用すると、シェープファイルについて、フィールドの削除/追加、フィールド プロパティの表示、レイヤー プロパティの変更を行えます。 フィールド ビューの詳細については、「フィールドの使用」をご参照ください。

以下に、フィールド ビューで実施できる一般的な編集作業の例を示します。 例では、「Building」という名前のシェープファイル レイヤーを編集します。

  1. 不要なフィールドの削除

  2. BLDGTYPE という新しいフィールドを追加します。

  3. フィールドのレイヤー プロパティ (表示設定、読み取り専用、フィールド エイリアス) を変更します。

  4. Field Name など、一部のフィールド プロパティは読み取り専用で、使用できません。

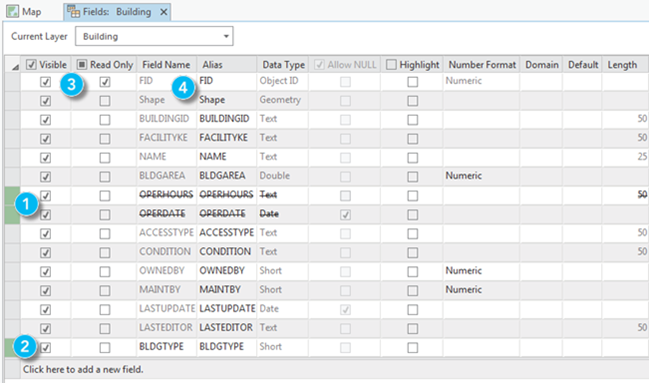

フィールド ビューでシェープファイルに加えた編集の例。

シェープファイルに関する制限事項

シェープファイルには次の制限があります。

  • シェープファイルのサイズ制限: 2 GB

  • フィールド名の最大長: 10 文字

  • 最大フィールド数: 1,024。

  • シェープファイルでは、NULL 値は Date フィールド データ タイプでのみサポートされ、数値またはテキスト フィールド データ タイプではサポートされていません。 シェープファイル内の NULL 値の詳細については、「ジオプロセシングでのシェープファイル出力の注意事項」をご参照ください。

  • シェープファイルにトポロジー情報とリレーションシップを格納することはできません。

  • デフォルトでは、シェープファイルと dBASE ファイルに英語以外の文字を格納することはできません。 これらのファイルをさまざまなコード ページでエンコードして格納または使用する必要がある場合は、「操作手順: 各種コード ページでエンコードされたシェープファイルと dBASE ファイルを読み書きする」をご参照ください。

  • フィールド ビューでは、フィールドを追加、削除、コピーできますが、フィールドの保存後は、フィールド プロパティを変更できません。

  • レイヤー プロパティのインデックス タブでは、現在のところ、シェープファイルの属性または空間インデックスの追加はサポートされていません。 ArcGIS Pro でのインデックスの追加または削除の詳細については、「インデックス ツールセット」をご参照ください。
