トポロジー頂点の編集

頂点の編集 ツール は、マップ トポロジー がオンなら、トポロジー頂点を編集して、共有された境界線のつながりを維持できます。 トポロジー頂点の移動、削除、追加を行えます。 このツールは、フィーチャの修正 ウィンドウで使用できます。

トポロジー ノードを移動する手順については、「トポロジー ノードの移動」をご参照ください。

トポロジー頂点を編集するには、次の手順を実行します。

1. リボンの 編集 タブの 編集の管理 グループで、マップ トポロジー ドロップダウン矢印をクリックして マップ トポロジー を選択します。



   ヒント:

   トポロジー編集を、アクティブ マップでジオデータベース トポロジー ルールに関与しているレイヤーに限定するには、マップ トポロジー ドロップダウン リストに表示される ジオデータベース トポロジー ルールを選択します。

2. 編集の管理 グループの フィーチャ グループで、フィーチャの修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

3. 頂点の編集 ツール をクリックします。

   ツールを検索するには、形状変更 を展開するか、検索 テキスト ボックスに 頂点 と入力します。

4. エッジ タブをクリックします。

   ヒント:

   フィーチャの上にポインターを置いたときだけトポロジー エッジとノードをハイライト表示するには、表示スタイルを エレメント選択 に設定します。 詳細については、「マップ トポロジー オプションの構成」をご参照ください。

   トポロジー グラフがマップ内でハイライト表示されます。

5. 頂点を移動または削除するには、エッジまたはノードの選択 をクリックして、編集する頂点をクリックします。

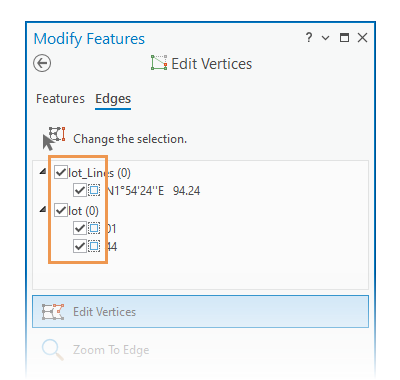

6. 1 つ以上のトポロジー エレメント間の接続をスプリットするには、フィーチャの編集を無効にするか、選択ツリー ビューで選択をオフにします。

   ヒント:

   1 つ以上のトポロジー エレメント間で接続をスプリットするには、選択ビューで選択されたフィーチャの編集を無効にします。 トポロジー エッジのトポロジー頂点は、シェープを定義する関連付けられたフィーチャのフィーチャ頂点に対応しています。

   • フィーチャをオフにし、編集を一時的に無効にして、選択に保持します。

   • フィーチャ ボタンをクリックし、フィーチャ選択のオンとオフを切り替えます。

   • フィーチャ名をクリックすると、マップでフィーチャが点滅します。



7. 頂点を移動するには、ポインターでドラッグするか、頂点を右クリックして、次のいずれかのコマンドを使用します。

   移動	指定された X 距離と Y 距離で頂点を移動します。
   移動先	指定された座標位置に頂点を移動します。

8. 頂点を削除するには、頂点を右クリックして、頂点の削除 をクリックします。

9. 頂点を追加するには、セグメントを右クリックして、頂点の追加 をクリックします。

10. 完了 をクリックするか、F2 キーを押して、変更内容を適用します。

    編集がトポロジー関係に違反するなら、操作が自動的にキャンセルされ、編集操作に失敗しました メッセージ が表示されます。
