トポロジー エッジまたはフィーチャの移動

移動 ツール は、マップ トポロジー がオンになっているとき、トポロジー フィーチャやトポロジー エッジを選択して移動できます。 このツールは、フィーチャの修正 ウィンドウで使用できます。

トポロジー エッジの移動

エッジ タブを使用して、トポロジー エッジを選択して移動し、方向と長さを維持します。 トポロジ的に接続されたエッジはストレッチし、接続状態を維持します。

トポロジー エッジを移動するには、次の手順を実行します:

1. リボンの 編集 タブの 編集の管理 グループで、マップ トポロジー ドロップダウン矢印をクリックして マップ トポロジー を選択します。



   ヒント:

   トポロジー編集を、アクティブ マップでジオデータベース トポロジー ルールに関与しているレイヤーに限定するには、マップ トポロジー ドロップダウン リストに表示される ジオデータベース トポロジー ルールを選択します。

2. 編集の管理 グループの フィーチャ グループで、フィーチャの修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

3. 移動 ツール をクリックします。

   ツールを検索するには、調整 を展開するか、検索 テキスト ボックスに 移動 と入力します。

4. エッジ タブをクリックします。

   ヒント:

   フィーチャの上にポインターを置いたときだけトポロジー グラフを表示するには、表示スタイルを エレメント選択 に設定します。 詳細については、「マップ トポロジー オプションの構成」をご参照ください。

   トポロジー グラフがマップに表示されます。

5. エッジまたはノードの選択 ツール をクリックして、編集するエッジをクリックします。



   選択されたエッジは、レイヤーごとに整理されて選択ビューに表示され、選択セット全体のエンベロープの中心 (重心) に選択アンカーが表示されます。

   ヒント:

   Ctrl を押して選択アンカーをドラッグし、他のフィーチャにスナップします。

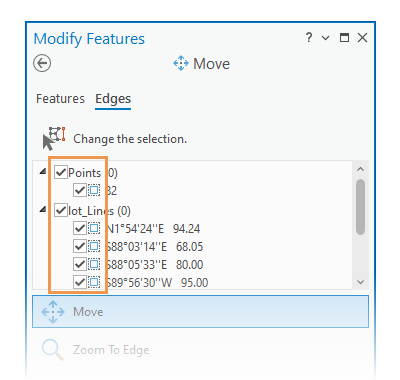

6. 選択ビューで、選択したエッジと、それらの元のレイヤーのチェックボックスを確認します。

   • レイヤーまたはエッジの編集を一時的に無効とし、選択セットに維持するには、対応するチェックボックスをオフにします。

   • 選択をオンまたはオフにするには、選択ボックスをクリックします。 または、選択したアイテムを右クリックし、選択解除 または このフィーチャのみを選択 をクリックします。

   ヒント:

   1 つ以上のトポロジー エッジ間の接続を分割するには、フィーチャの編集を無効にするか、選択をオフにします。



7. 編集するエッジの近くにポインターを置き、ポインターが移動またはセグメント カーソルに変わったら、エッジをドラッグします。

   選択アンカーを移動するには、Ctrl を押しながら、アンカーの上にポインターを置き、ポインターが方向カーソル に変わったらドラッグします。

   ヒント:

   接続されたエッジの全体的な形状を維持するには、編集ツールバーの トポロジーの伸縮 をオンにします。

   選択されたエッジが更新されます。トポロジ的に接続されているエッジはストレッチし、接続状態を維持します。

8. 変更内容を適用するには、完了 をクリックするか、F2 キーを押します。

フィーチャの移動

フィーチャ タブを使用して、フィーチャを移動し、トポロジー的に接続されているすべてのフィーチャをストレッチします。 新しい位置が既存のトポロジーを破壊するなら、ラバー バンド ラインが消え、接続されているフィーチャのストレッチや更新は行われません。

トポロジー フィーチャを移動するには、次の手順を実行します:

1. リボンの 編集 タブの 編集の管理 グループで、マップ トポロジー ドロップダウン矢印をクリックして マップ トポロジー を選択します。



   ヒント:

   トポロジー編集を、アクティブ マップでジオデータベース トポロジー ルールに関与しているレイヤーに限定するには、マップ トポロジー ドロップダウン リストに表示される ジオデータベース トポロジー ルールを選択します。

2. 編集の管理 グループの フィーチャ グループで、フィーチャの修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

3. 移動 ツール をクリックします。

   ツールを検索するには、調整 を展開するか、検索 テキスト ボックスに 移動 と入力します。

4. フィーチャ タブをクリックします。

5. 1 つまたは複数のフィーチャを選択 ツール をクリックし、フィーチャを選択します。

   フィーチャを選択中の場合、選択ツールに 選択の変更 が表示されます。

   選択ビューで選択を絞り込むには、フィーチャを右クリックして 選択解除 または このフィーチャのみを選択 をクリックします。

   選択されたフィーチャは、レイヤーごとに整理されて選択ビューに表示され、選択セット全体のエンベロープの中心 (重心) に選択アンカーが表示されます。

6. 選択ビューで、選択セットを確認します。

   選択を絞り込むには、フィーチャを右クリックして 選択解除 か このフィーチャのみを選択 をクリックします。

7. 編集するフィーチャの近くにポインターを置き、ポインターが移動カーソルに変わったら、フィーチャをドラッグします。

   選択アンカーを移動するには、Ctrl を押しながら、アンカーの上にポインターを置き、ポインターが方向カーソル に変わったらドラッグします。

   ヒント:

   接続されたフィーチャの全体的な形状を維持するには、編集ツールバーの トポロジーの伸縮 をオンにします。

   選択されたフィーチャが移動します。トポロジー的に接続されているフィーチャはストレッチし、接続状態を維持します。 新しい位置が既存のトポロジーを破壊する場合、ラバー バンド ラインが消え、接続されているフィーチャのストレッチや更新は行われません。

8. 完了 をクリックするか、F2 を押して、変更内容を適用します。
