フィーチャ沿いおよびフィーチャ内のラベルの繰り返し表示
Maplex ラベル エンジンの繰り返しオプションを使用して、ライン フィーチャ沿い、ポリゴン沿い、ポリゴン フィーチャ内でラベルを繰り返し表示できます。 繰り返し表示されるラベルは、隣のラベルの配置を妨げる可能性のある他のラベルおよびフィーチャの位置に従って配置されます。
ライン フィーチャ沿いのラベルの繰り返し表示
道路にラベルを表示する場合など、長いライン フィーチャに沿ってラベルを複数回繰り返し表示できます。 Maplex ラベル エンジンの 繰り返し オプションでは、繰り返し表示されたラベル間の最短距離を設定できます。 繰り返し表示されるラベルは、隣のラベルの配置を妨げる可能性のある他のラベルおよびフィーチャの位置に従って配置されます。 最小間隔 に値を設定しても、ラベルがその間隔で配置されることが保証されるわけではありませんが、その距離より近くに配置されることはありません。
ラインについて 一般配置 スタイルを使用している場合は、繰り返し表示ラベルをマップの可視範囲の端と、ライン フィーチャが合流または分岐する分岐点の近くに配置するように指定できます。 これらの基本設定は、高速道路にラベルを付けるときの曖昧さを減らすのに役立ちます。
下の画像は、ラインの長さに沿って 150 マップ単位ごとに繰り返すように設定された Kennedy Drive のラベルを示しています。
Maplex ラベル エンジンが有効化されていることを確認します。
ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブ
をクリックします。コンテンツ ウィンドウでラベル クラスを選択して、ラベリング タブをクリックします。
ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ
をクリックします。ラベリング ウィンドウで 位置 をクリックして 競合解決 タブ
をクリックします。繰り返し を展開します。
最小間隔 のサイズと計測単位 (マップ単位またはページ単位 - ミリメートル、インチ、またはポイント) を指定します。
各間隔でラベルが繰り返し表示される保証はありません。 間隔は、繰り返し表示されるラベルの配置位置を検索する前の最小距離として使用されます。
ストリート住所配置 スタイルを使用している場合、繰り返し パラメーターは使用できません。
一般配置 スタイルを使用している場合は、必要に応じて、最小間隔 で先に設定した単位で クリアランス の値を指定して、マップ境界近くのラベルを優先 または ジャンクション近くのラベルを優先 を指定します。
ポリゴンの境界線沿いまたはポリゴン フィーチャ内でのラベルの繰り返し表示
また、ポリゴンの境界線沿いまたはポリゴン フィーチャ内でラベルを複数回繰り返し表示することもできます。
ポリゴンの境界線に沿ったラベルの繰り返し表示
境界配置 スタイルを使用してラベルを配置する場合、繰り返し オプションを使用して、境界に沿ってラベルを繰り返し表示できます。
境界からラベルをオフセットするには、「ラベル オフセット」オプションを使用します。
下の画像では、ネバダ州周辺で境界のラベルが繰り返し表示されるように設定されています。
ポリゴン フィーチャ内でのラベルの繰り返し表示
一般配置 スタイルと内部ラベル位置オプションを使用してラベルを配置する場合、繰り返し オプションを使用してフィーチャ全体にラベルを配置できます。 ラベルは、ポリゴン フィーチャの外側の指状の場所と、フィーチャの本体のグリッド パターンに配置されます。 ラベル間の距離は、最小間隔 の値によって決まります。

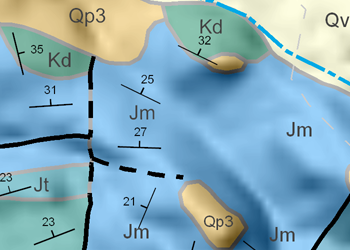

下の画像は、Upper Jurassic Morrison Formation (Jm) のポリゴン ラベルが地質フィーチャ内で繰り返し表示されている様子を示しています。
Maplex ラベル エンジンが有効化されていることを確認します。
ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブ
をクリックします。コンテンツ ウィンドウでラベル クラスを選択して、ラベリング タブをクリックします。
ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ
をクリックします。ラベリング ウィンドウで 位置 をクリックして 競合解決 タブ
をクリックします。繰り返し を展開します。
最小間隔 のサイズと計測単位 (マップ単位またはページ単位 - ミリメートル、インチ、またはポイント) を指定します。
境界に沿ってラベルを繰り返し表示するには、ラベルを配置するための 境界配置 スタイルを選択します。
ポリゴン フィーチャ全体でラベルを繰り返し表示するには、一般配置 スタイルおよび内部ラベル位置オプションのいずれかを選択します。
注意:
ポリゴン周囲でカーブ または ポリゴン周囲で水平 位置を使用している場合、繰り返し オプションは使用できません。
