マルチパートの中心線をシングルパートのフィーチャに分割

Location Referencing ライセンスで利用可能。

中心線をシングルパートフィーチャにスプリット ツールは、ArcGIS Pipeline Referencing で使用可能な中心線フィーチャクラス編集ツールです。このツールは、複雑なルートで使用するためにマルチパートの中心線をシングルパートのフィーチャに分割します。

このツールは、マルチパートの中心線またはギャップのある中心線の分割、自己交差している中心線のジャンクションポイントでのスプリット、閉じたループの分割などに使用されます。

注意:

ポイントで中心線をスプリットしたり、メジャー値で中心線をスプリットしたりすることもできます。

マルチパートの中心線をシングルパートのフィーチャにスプリットするには、次の手順を実行します。

中心線フィーチャクラスとネットワークフィーチャクラスをマップに追加します。

中心線フィーチャクラスとネットワークフィーチャクラスがすでに存在するマップを開くこともできます。
注意:
- データモデルでは、特定の場所で 1 つの中心線のみが必要です。編集に使用する中心線が LRS で他の中心線とオーバーラップしていないことを確認します。
- ブランチバージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャサービスを通じて編集する必要があります。
スプリットする中心線にズームします。
Location Referencing タブの ツール グループで、中心線のスプリット ドロップダウン矢印をクリックし、単一パートフィーチャに分割 をクリックします。

中心線をシングルパートフィーチャにスプリット ウィンドウが表示されます。
1 つ以上の中心線を選択 ドロップダウン矢印をクリックして、選択方法を選択します。
マップで、スプリットする 1 つ以上の中心線を選択します。

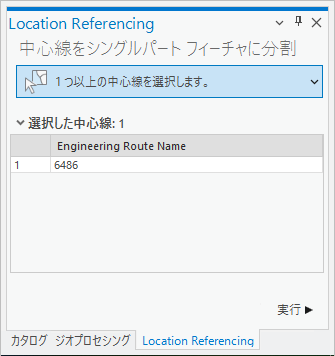

選択した中心線がマップ上でハイライト表示され、ウィンドウ内に 選択した中心線 セクションが表示され、中心線が選択順にリストされます。
実行をクリックします。

選択したマルチパートの中心線がスプリットされ、マップ上で新たに分割された中心線がシアンで点滅します。

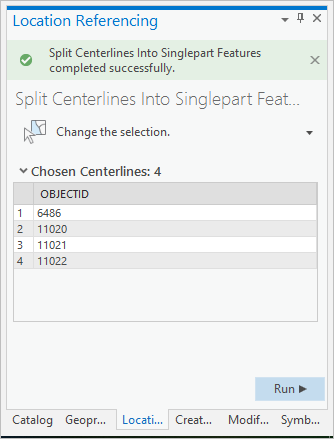

選択した中心線 セクションには、新たに作成された各シングルパートの中心線フィーチャがリストされます。

選択した中心線 セクションでシングルパートの中心線フィーチャをクリックすると、そのフィーチャがマップ上で点滅します。
注意:
- スプリットされた中心線の属性は、生成されたシングルパートの中心線フィーチャに追加されます。
- ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。
