メジャーで中心線をスプリット
Location Referencing ライセンスで利用可能。
メジャーで中心線をスプリット ツールは、ArcGIS Pipeline Referencing で使用可能な中心線フィーチャクラス編集ツールです。 このツールは、スプリット位置のルート上のメジャー値がわかっている場合に便利です。 ツールは、ルートのメジャー値の両側で隣接する 2 つの部分に中心線をスプリットします。
Pipeline Referencing では、ポイントで中心線をスプリット (マップをクリックした位置) したり、マルチパートの中心線をシングルパート フィーチャにスプリットしたりすることもできます。
中心線フィーチャクラスとネットワーク フィーチャクラスをマップに追加します。
または、中心線とネットワーク フィーチャクラスが存在するマップを開きます。
注意:
データ モデルでは、特定の場所で 1 つの中心線のみが必要です。 編集に使用する中心線が LRS で他の中心線とオーバーラップしていないことを確認します。
ブランチ バージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャ サービスを通じて編集する必要があります。
スプリットする中心線にズームします。
Location Referencing タブの 中心線のスプリット をクリックして、メジャー ボタン
をクリックします。ルート上の任意の位置をクリックします。
注意:

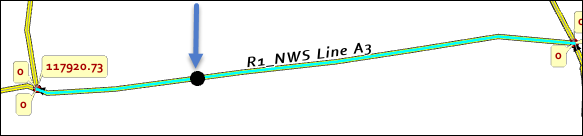

編集する位置にポインター
を置くと、マップにルートおよびメジャーに関する情報が表示されます。 ポインターを動かすと、ルートおよびメジャーが更新されます。 一か所に複数のルートとメジャーが存在する場合はそれらの情報が表示されます。適用できるルートが編集位置に 1 つのみ存在する場合は、クリックすると、そのポイントで中心線がスプリットされます。 適用できるルートが複数ある場合は、ルートの選択 ダイアログ ボックスを使用して、適用できるルートのいずれかをクリックして選択します。
オプション ダイアログ ボックスの Location Referencing タブで、ルートおよびメジャーの情報を表示するためのマップ縮尺オプションを設定できます。
ルートを検索してそのメジャーを特定するには、Location Referencing タブの ツール グループで、ルートとメジャーの特定
をクリックします。
メジャーで中心線をスプリット ウィンドウで、メジャー テキスト ボックスのメジャー値を変更して、小数を削除します。
たとえば、82542.093 フィートを 82500 フィートに変更します。
ポイントがメジャー値の位置に移動します。
実行 をクリックします。

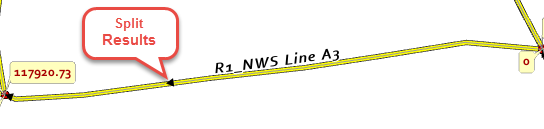

中心線がスプリットされ、ルートのメジャー値の両側で点滅します。
注意:
中心線上で追加のフィールドがモデル化される場合、スプリットされる中心線上にあるこれらのフィールドの属性がスプリットにより作成された新しい中心線に追加されます。
注意:
ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。
ルートが選択された後、ルートのロックが別のバージョンのアクティブ ユーザーによって取得され、その解除可能ステータス値が Yes の場合、ツールはルート ロックを解除しようとします。
注意:
Utility Network と Pipeline Referencing を組み合わせたデプロイメントでは、関連するルートがある中心線がスプリットされると、中心線の
RouteID、From Measure、To Measureフィールドが更新されます。
