キャリブレーション ポイントの変更

Location Referencing ライセンスで利用可能。

ArcGIS Roads and Highways は、シンプル フィーチャクラスを使用して、ルートをキャリブレーションするためのキャリブレーション ポイントを格納します。

ルート キャリブレーション ポイントは、Location Referencing タブの キャリブレーション ポイント グループにある 編集 ツール、または 編集 タブの ツール グループにある 移動 ツールを使用して、編集および変更できます。

編集 ツールを使用して、キャリブレーション ポイントが変更されたルートに、下流の再キャリブレーションを適用することもできます。 Roads and Highways では、参照先のルートが、自動的にキャリブレーションされます。 このツールでは、ルート上のキャリブレーション ポイントを編集し、開始日、リタイア日、計測値を更新することもできます。

メジャー値と一時性の編集シナリオ

Location Referencing タブの キャリブレーション ポイント グループにある 編集 ツールを使用して、キャリブレーション ポイントの開始日、廃止日、メジャーを更新することができます。 また、このツールは、キャリブレーション ポイントが編集されたときに、下流の再キャリブレーションをルートに適用します。

下流の再キャリブレーションがない場合

次のシナリオは、下流の再キャリブレーションがあるルート キャリブレーションの例です。

以下の図は、ルート下流の再キャリブレーション チェックボックスがオンで、変更前のルートのキャリブレーション ポイントとルート キャリブレーションを示しています。

以下の図は、ユーザーが定義したメジャーの 5 に編集された既存のキャリブレーション ポイントを示しています。

ツールを実行すると、キャリブレーション ポイントが編集され、下流のキャリブレーション ポイントのキャリブレーションが更新され、ルートが再キャリブレーションされます。

下流の再キャリブレーションがない場合

次のシナリオでは、下流のキャリブレーションがないルート キャリブレーション ポイントの編集を説明します。

以下の図は、ルートの既存のキャリブレーション ポイントとルート キャリブレーションを示しています。

既存のキャリブレーション ポイントが、ユーザーが定義したメジャーの 5 に編集されます。

下流のキャリブレーション ポイントの値が変更されないルート キャリブレーションの結果を示します。

キャリブレーション ポイントのメジャーと一時性の編集

Location Referencing タブの 編集 ツールを使用して、ルートのキャリブレーション ポイントのメジャーと一時性を編集するには、次の手順を実行します。

1. キャリブレーション ポイント フィーチャクラスを含む LRS フィーチャクラスをマップに追加します。

   または、LRS フィーチャクラスが存在するマップを開きます。

2. Location Referencing タブをクリックします。

3. Location Referencing タブの ツール グループで、編集 ツールをクリックします。

   注意:

   ブランチ バージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャ サービスを通じて編集する必要があります。

   注意:

   キャリブレーション ポイントのメジャーは、属性編集ツールを使用して編集できます。その場合、編集したキャリブレーション ポイントに最も近い上流と下流のキャリブレーション ポイント間で、ルートのメジャーが再キャリブレーションされます。

4. マップ上の既存のキャリブレーション ポイントを選択します。

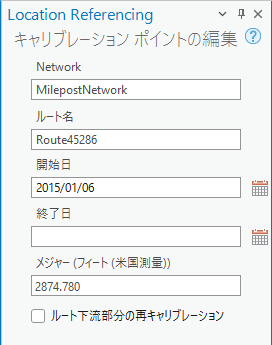

   キャリブレーション ポイントの編集 ウィンドウが表示されます。選択したキャリブレーション ポイントの属性は設定されています。



5. このキャリブレーションがルートに適用されるときに、開始日 と 終了日 の値を変更します。

6. このキャリブレーション ポイントのメジャー値を変更します。

7. 必要に応じて、ルート下流の再キャリブレーション チェックボックスをオンにして、ルート下流を再キャリブレーションします。

   このチェックボックスがオンの場合、ルートに沿った下流のキャリブレーション ポイントに、再キャリブレーションが適用されます。

   たとえば、キャリブレーション ポイントを編集するロケーションの既存のキャリブレーション (またはメジャー) が 5、ルートの終点にある次の下流のキャリブレーション ポイントのメジャーが 10 の場合、ルート下流の再キャリブレーション チェックボックスをオンにして、メジャーを 5 から 6 に変更すると、下流のキャリブレーション ポイントのメジャーは 11 になります。

   このチェックボックスがオフの場合、ルートに沿った下流のキャリブレーション ポイントに、再キャリブレーションは適用されません。

   たとえば、このロケーションの既存のキャリブレーション (またはメジャー値) が 5 から 6 に変更された場合、ルート下流の再キャリブレーション をオフのままにすると、下流のキャリブレーション ポイントのメジャーは 10 のままです。

8. 実行 をクリックします。

   ルート上のキャリブレーションが更新されます。

キャリブレーション ポイントの編集

移動 ツールを使用して、キャリブレーション ポイントを移動するには、次の手順を実行します。

キャリブレーション ポイントを移動すると、キャリブレーション ポイントのメジャー値は、ルート上の新しいロケーションに基づいて変化し、移動したキャリブレーション ポイントに最も近い上流と下流のキャリブレーション ポイント間で、ルートのメジャーが再キャリブレーションされます。

1. キャリブレーション ポイントとネットワーク フィーチャを含む LRS フィーチャ レイヤーをマップに追加します。

   または、LRS フィーチャ レイヤーが存在するマップを開きます。

2. 移動するキャリブレーション ポイントを拡大します。

3. 必要に応じて、Location Referencing タブの キャリブレーション ポイント グループで、イベントの振舞い 矢印をクリックし、手動キャリブレーション編集のイベントの振舞いを含めるか、除外します。

   • 手動キャリブレーション編集のイベントの振舞いを除外する - その後の手動の編集で、イベントの振舞いは無視されます。

   • 手動キャリブレーション編集にイベントの振舞いを含める - その後の手動の編集で、イベントの振舞いを含めます。

4. 編集 タブの フィーチャ グループで、修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

5. フィーチャの修正 ウィンドウで、配置 ノードを展開し、移動 をクリックします。

   ヒント:

   移動 ツールを最近使用した場合は、ツールのショートカットが 編集 タブの ツール グループに表示されます。

6. 移動 ツールを閉じます。

7. 移動するキャリブレーション ポイントをクリックします。

   選択したキャリブレーション ポイントが、ハイライト表示されます。

8. キャリブレーション ポイントをルート上の新しいロケーションにドラッグします。

9. 移動を完了するには、マップ上の選択以外の部分をクリックします。

   移動後、キャリブレーション ポイントのメジャーは同じままです。

   リボンに プロジェクト タブが表示されます。

   ヒント:

   ArcGIS Pro リボンの 元に戻す と やり直し を使用して、移動の成功を評価できます。

10. 編集 タブの 編集の管理 グループで、編集の保存 をクリックします。

関連トピック

• ルート キャリブレーションの複雑なシナリオ
