チュートリアル: オフライン シーンの作成

インターネットに接続できない場所でも現地調査はできますが、GIS データも使えるべきです。 インターネット接続が必要でないシーンを作成して、そのシーンを現地のデバイスで使用することができます。 ArcGIS Maps SDK で構築されたカスタム アプリを使用するか、ArcGIS Earth または ArcGIS Earth Mobile を使用できます。

ほとんどの場合、データをオフラインで使用するには前処理が必要です。 このワークフローでは、タイル パッケージを モバイル シーン パッケージの作成 ジオプロセシング ツールで使用するための標高ソースとして作成する方法を説明します。 また、このツールを使用すると、航空写真からタイル パッケージを作成することもできます。 ラスター データセットを参照している航空写真は、モバイル シーン パッケージの作成 ツールへの入力データとして使用できます。 その他の考慮事項については、「ArcGIS Maps SDKs で使用するモバイル シーン パッケージの作成」をご参照ください。

プロジェクトを検索して開く

このチュートリアルで使用されるデータは、プロジェクト パッケージとして ArcGIS Pro 経由で ArcGIS Online からダウンロードできます。

プロジェクトを開くには、次の手順を実行します。

  1. ArcGIS Pro の新しいインスタンスを開きます。

  2. ArcGIS Pro の開始ページで 別のプロジェクトを開く をクリックします。

  3. ArcGIS Online フィルター をクリックして、Make Offline Scene サンプルと検索します。

  4. Make Offline Scene プロジェクト パッケージを選択して OK をクリックします。

    プロジェクトがダウンロードされ、次の 4 つのシーンを開きます。

    • WGS84

    • WGS84_PostProcess

    • WebMercatorAuxiliarySphere

    • WebMercator_PostProcess

    モバイル シーン パッケージの作成 ツールを実行するシーンでは、WebMercator_PostProcess または WGS84_PostProcess を使用します。 モバイル シーン パッケージが Web メルカトル球体補正座標系のローカル シーン向けであるか、WGS84 座標系のグローバル シーン向けであるかに基づいて、以下のオプション 1 またはオプション 2 を選択します。 ArcGIS Maps SDKs で構築されたアプリ向けのプロジェクトの場合は、グローバル シーンにしか対応していないので、オプション 2 に従ってください。 あるいは、シーンをグローバル シーンに変換し、ベースマップを使用していれば、オプション 1 に従うことも可能です。 ポータルにアクセスできる場合は、オプション 3 を使用するとタイル パッケージを最も迅速に作成できます。

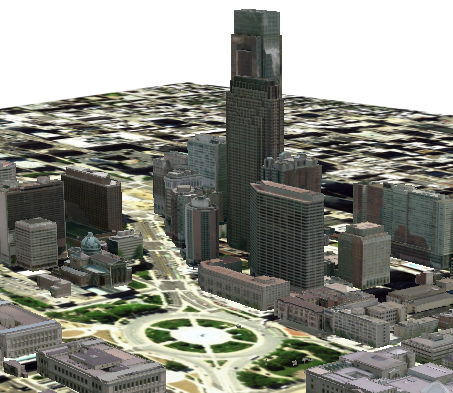

    フィラデルフィアの中心街

オプション 1: WebMercatorAuxiliarySphere で地表面の標高ソースのタイル パッケージを作成する

ArcGIS Maps SDKs は、タイル パッケージを参照している地表面の標高ソースにしか対応していません。 シーンをオフラインで使用するには、タイル キャッシュの管理 ツールと タイル キャッシュのエクスポート ツールでタイル パッケージを作成します。

  1. WebMercatorAuxiliarySphere がアクティブなシーンであることを確認します。

  2. 解析 タブで ツール ボタンをクリックします。

    ジオプロセシング ウィンドウが表示されます。

  3. ジオプロセシング ウィンドウの検索ボックスで、タイル キャッシュの管理と検索し、このツールをクリックして開きます。 次のパラメーターを設定します。

    1. 参照ボタン を使用して、キャッシュの格納先 を指定します。

    2. キャッシュ名 に Elevation Cache Web Mercator と入力します。

    3. 管理モード で すべてのタイルを再作成 を選択します。

    4. 入力データ ソース で DEM を選択します。

    5. 入力タイル スキーマ で 標高タイル スキーマ を選択します。 タイル パッケージが航空写真用である場合、ArcGIS Online タイル スキーマ を選択します。

    6. デフォルトの縮尺レベル数を使用します。

      縮尺を調整した場合は、最小キャッシュ縮尺 と 最大キャッシュ縮尺 の値も調整されていることを確認します。

    7. 実行 をクリックします。

    キャッシュの格納先にキャッシュが作成されます。

  4. ジオプロセシング ウィンドウの検索ボックスで、タイル キャッシュのエクスポートと検索し、このツールをクリックして開きます。 次のパラメーターを設定します。

    1. 前の手順で Elevation Cache Web Mercator がシーンに追加されていない場合は、Elevation Cache Web Mercator を キャッシュの格納先 からシーンに追加します。

    2. Elevation Cache Web Mercator を 入力タイル キャッシュ として選択します。

    3. 参照ボタン を使用して、出力場所 のフォルダーを指定します。

    4. 出力タイル キャッシュ名 に GroundElevationWebMercator と入力します。

    5. 名前を付けてキャッシュをエクスポート で タイル パッケージ を選択します。

    6. その他のパラメーターはデフォルト値のままにします。

  5. 実行 をクリックします。

    出力場所にタイル パッケージが作成されます。

オプション 2: WGS84 で地表面の標高ソースのタイル パッケージを作成する

このワークフローは、グローバル シーンのデフォルトの座標系である WGS84 (WKID 4326) 座標系を対象としています。

  1. WGS84 がアクティブなシーンであることを確認します。

  2. ジオプロセシング ウィンドウの検索ボックスで、タイル キャッシュの管理と検索し、このツールをクリックして開きます。 次のパラメーターを設定します。

    1. 参照ボタン を使用して、キャッシュの格納先 を指定します。

    2. キャッシュ名 に Elevation Cache WGS84 と入力します。

    3. 管理モード で すべてのタイルを再作成 を選択します。

    4. 入力データ ソース で DEM を選択します。

    5. 入力タイル スキーマ で WGS84 バージョン 2 標高タイル スキーマ を選択します。

    6. 参照ボタン をクリックし、前の手順で作成したタイル スキーマを参照して選択します。

    7. すべて選択 をクリックして、すべての縮尺を選択します。

      独自のデータを使用している場合は、縮尺を調整できます。 縮尺を調整した場合は、最小キャッシュ縮尺 と 最大キャッシュ縮尺 の値も調整されていることを確認します。

    8. 最小キャッシュ縮尺 に 250000000 と入力します。

  3. 実行 をクリックします。

    キャッシュの格納先にキャッシュが作成され、そのキャッシュがシーンに追加されます。

  4. ジオプロセシング ウィンドウの検索ボックスで、タイル キャッシュのエクスポートと検索し、このツールをクリックして開きます。 次のパラメーターを設定します。

    1. 前の手順で Elevation Cache WGS84 がキャッシュに追加されていない場合は、Elevation Cache WGS84 を キャッシュの格納先 からシーンに追加します。

    2. 入力タイル キャッシュ で Elevation Cache WGS84 を選択します。

    3. 参照ダイアログ ボックスを使用して、プロジェクト フォルダーまたは任意のフォルダーを 出力場所 として選択します。

    4. 出力タイル キャッシュ名 に GroundElevationWGS84 と入力します。

    5. 名前を付けてキャッシュをエクスポート で タイル パッケージ を選択します。

    6. その他のパラメーターはデフォルト値のままにします。

  5. 実行 をクリックします。

    出力場所にタイル パッケージが作成されます。

オプション 3: Web シーンまたは Web レイヤーの共有

タイル パッケージは、Web シーンの共有またはWeb 標高レイヤーの共有ワークフローを使用すると、すばやく作成できます。 これらのワークフローを完了すると、ポータルからシーンにタイル パッケージを追加できるようになります。

  1. カタログ ウィンドウで、ポータル タブをクリックします。

  2. マイ コンテンツ をクリックします。

  3. 最近作成されたタイル パッケージ を検索します。

  4. タイル パッケージを右クリックして、現在のマップに追加 をクリックします。

  5. コンテンツ ウィンドウで、タイル パッケージを 地表 にドラッグします。

標高タイル パッケージが、地表 の標高ソースとして設定されます。

モバイル シーン パッケージの作成ツールで使用するためのシーンの準備

データの準備が完了したら、シーンが モバイル シーン パッケージの作成 ツールに入力できる状態にあることを確認します。

  1. 前の手順で作成した DEM ラスターとその他のラスターを コンテンツ ウィンドウから削除します。

  2. タイル パッケージを 地表 の標高サーフェスに追加します (まだ行っていない場合)。

    1. マップ タブの レイヤー グループで、データの追加 > 標高ソースの追加 の順にクリックします。

    2. 最後に作成したタイル パッケージを参照して選択し、標高ソースとして追加します。

      そのタイル パッケージが地表面の標高ソースとして追加されます。

      注意:

      タイル パッケージを表示するために、ワークスペースの更新が必要な場合があります。

  3. 操作レイヤーの要件を確認し、フィーチャ レイヤーを準備します。

  4. ArcGIS Maps SDKs に関するその他の考慮事項については、「ArcGIS Maps SDKs で使用するモバイル シーン パッケージの作成」をご参照ください。

モバイル シーン パッケージの作成

シーンの準備が完了したら、モバイル シーン パッケージの作成 ツールをすぐに使用できます。

  1. ジオプロセシング ウィンドウの検索ボックスで、モバイル シーン パッケージの作成 と検索し、このツールをクリックして開きます。 次のパラメーターを設定します。

    1. 入力シーン ドロップダウン メニューをクリックして、WGS84 または WebMercatorAuxiliarySphere のいずれかを選択します。

    2. 参照ボタン を使用して、出力ファイル の位置とファイル名を指定します。

    3. 入力ロケーター、対象地域、範囲、および フィーチャのクリップ はデフォルト値のままにします。

    4. タイトル に Downtown Philadelphia と指定します。

    5. サマリー と 説明 に Downtown Philadelphia Offline Scene と指定します。

    6. タグ に philly、mspk および offline と指定します。

    7. その他のパラメーターはデフォルト値のままにします。

  2. 実行 をクリックします。

    ArcGIS プラットフォーム全体で共有できるモバイル シーン パッケージが作成されます。 このモバイル シーン パッケージは、ArcGIS Maps SDKs アプリで使用するために、ArcGIS Online または Portal for ArcGIS 10.7 以降で共有できます。
