TIN データエリアの定義 (3D Analyst ツール)

サマリー

三角形のエッジの長さに基づいて TIN のデータエリア (または内挿ゾーン) を再定義します。

図

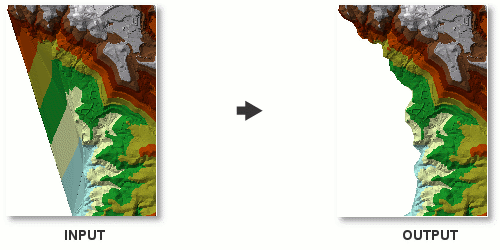

TIN データエリアの定義の図

使用法

このツールは、ソースデータのいずれも削除しません。内挿ゾーンに含まれるか除外されるかをエッジごとに再分類することで、入力 TIN を変更します。処理する TIN の変更前のバージョンを保持する場合は、このツールを実行する前に TIN のコピー ツールを使用してデータセットの複製を作成することを検討してください。
エッジの長さによる分類が始まる前に、すべての三角形の辺が評価されます。これにより、既存のデータエリアの分類は実質的に元に戻されます。 1 回の実行で得られた結果が不十分な場合、元のデータを取得することなく、生成される TIN を再度実行することができます。
TIN のソース計測値の凹状の特性によって生じる極端なエッジの長さは、このツールを通じて TIN の有効なデータエリアから削除できます。 最大エッジの長さ を超える辺を持つ三角形は、NoData エリアとしてマスクされます。

注意:

最大エッジの長さ 値は、有効なデータゾーンと見なされるエリア内の TIN ノードの平均間隔から決定するのが最適です。平均間隔よりも大きい値を指定します。このツールの最も効果的な使用法は、TIN の作成に使用されたデータに関する知識に基づきます。
方法によって、どの三角形を評価するかが決まります。

注意:

凹状のデータ部分が TIN の外縁部に限定されている場合は、周長エッジ (Python では method = "PERIMETER_ONLY") を使用します。

ラベル	説明	データタイプ
入力 TIN	処理対象の TIN データセット。	TIN Layer
最大エッジの長さ	TIN のデータエリア内で TIN 三角形のエッジの最大長を定義する 2 次元距離。 1 つ以上のエッジがこの値を超える三角形は、TIN の内挿ゾーン外と見なされ、マップでのレンダリングにもサーフェス解析にも使用されません。	Double
方法 (オプション)	TIN のデータエリアを作成する際に評価される TIN エッジ。 Perimeter Edges—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. All Edges—Classifies the entire collection of TIN triangles by edge length.	String

派生した出力

ラベル	説明	データタイプ
更新された TIN	更新された TIN。	TIN Layer

arcpy.3d.DelineateTinDataArea(in_tin, max_edge_length, {method})

名前	説明	データタイプ
in_tin	処理対象の TIN データセット。	TIN Layer
max_edge_length	TIN のデータエリア内で TIN 三角形のエッジの最大長を定義する 2 次元距離。 1 つ以上のエッジがこの値を超える三角形は、TIN の内挿ゾーン外と見なされ、マップでのレンダリングにもサーフェス解析にも使用されません。	Double
method (オプション)	TIN のデータエリアを作成する際に評価される TIN エッジ。 `PERIMETER_ONLY`—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. `ALL`—Classifies the entire collection of TIN triangles by edge length.	String

派生した出力

名前	説明	データタイプ
derived_out_tin	更新された TIN。	TIN Layer

コードのサンプル

DelineateTinDataArea の例 1 (Python ウィンドウ)

次のサンプルは、Python ウィンドウでこのツールを使用する方法を示しています:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DelineateTinDataArea("elevation", 10, "PERIMETER_ONLY")

DelineateTinDataArea の例 2 (スタンドアロンスクリプト)

次のサンプルは、スタンドアロン Python スクリプトでこのツールを使用する方法を示しています:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

環境

現在のワークスペース

ライセンス情報

Basic: 3D Analyst が必要
Standard: 3D Analyst が必要
Advanced: 3D Analyst が必要
