最小バウンディングボリューム (3D Analyst ツール)

サマリー

一連の 3D フィーチャが占有する空間容積を表すマルチパッチフィーチャを作成します。

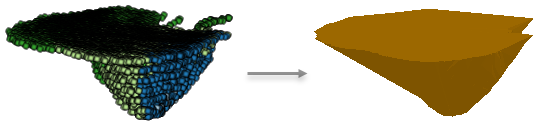

図

最小バウンディングボリューム

使用法

球または エンベロープ 方法 (Python では geometry_type="SPHERE" または geometry_type = "ENVELOPE") は、一連の 3D フィーチャが占める空間容積をすばやく表示します。
凸包オプション (Python では geometry_type="CONVEX_HULL") は、球または エンベロープ 方法よりも詳細な情報を提供しますが、入力フィーチャの局所的な窪地は捉えることはできません。
凹包オプション (Python では geometry_type="CONCAVE_HULL") は、バウンディングボリュームの形状に関して最も詳細な情報を提供しますが、計算負荷が高いため、大規模な入力データコレクションには使用しないでください。
生成される最小バウンディングボリュームが入力フィーチャのグループを表す場合、入力を分離するために使用されるフィールドが、生成されるマルチパッチに追加されます。ジオメトリー特性が最小バウンディングボリュームに含まれる場合、次のフィールドが出力フィーチャに追加されます。
- MBV_Area—最小バウンディングボリュームの総表面積
- MBV_Volume—マルチパッチフィーチャに含まれる空間の総体積

ラベル	説明	データタイプ
入力フィーチャ	最小バウンディングボリュームが評価される LAS データセットまたは 3D フィーチャ。	LAS Dataset Layer; Feature Layer
Z 値	入力データの Z 値のソース。	Field
出力フィーチャクラス	生成されるフィーチャクラス。	Feature Class
出力フィーチャクラスタイプ (オプション)	最小バウンディングボリュームのジオメトリーの特定に使用する方法を指定します。 Convex hull—The smallest convex region surrounding the input data. Sphere—The smallest sphere enclosing the input data. Envelope—The XYZ extent of the input data. Concave hull—The concave hull that encloses the input data.	String
グループオプション (オプション)	各グループを 1 つの出力マルチパッチで囲む入力フィーチャを、どのようにグループ化するかについて指定します。 None—Input features will not be grouped. This is the default. This option is not available for point input. All—All input features will be treated as one group. List—Input features will be grouped based on their common values in the specified field or fields in the group field parameter.	String
グループフィールド (オプション)	グループオプションとしてリストを指定した場合に、フィーチャをグループ化する際に使用される入力フィーチャ内のフィールド (1 つまたは複数)。リストオプションを使用するには、少なくとも 1 つのグループフィールドを指定する必要があります。指定したフィールド (1 つまたは複数) 内の値が同じフィーチャ同士はそれぞれ、グループとして扱われます。	Field
ジオメトリー特性を属性として出力に追加 (オプション)	ジオメトリー属性を出力マルチパッチフィーチャクラスに追加するかどうかを指定します。オン—Geometric attributes will be added to the output feature. オフ—No geometric attributes will be added to the output feature. This is the default.	Boolean

arcpy.3d.MinimumBoundingVolume(in_features, z_value, out_feature_class, {geometry_type}, {group}, {group_field}, {mbv_fields})

名前	説明	データタイプ
in_features	最小バウンディングボリュームが評価される LAS データセットまたは 3D フィーチャ。	LAS Dataset Layer; Feature Layer
z_value	入力データの Z 値のソース。	Field
out_feature_class	生成されるフィーチャクラス。	Feature Class
geometry_type (オプション)	最小バウンディングボリュームのジオメトリーの特定に使用する方法を指定します。 `CONVEX_HULL`—The smallest convex region surrounding the input data. `SPHERE`—The smallest sphere enclosing the input data. `ENVELOPE`—The XYZ extent of the input data. `CONCAVE_HULL`—The concave hull that encloses the input data.	String
group (オプション)	各グループを 1 つの出力マルチパッチで囲む入力フィーチャを、どのようにグループ化するかについて指定します。 `NONE`—Input features will not be grouped. This is the default. This option is not available for point input. `ALL`—All input features will be treated as one group. `LIST`—Input features will be grouped based on their common values in the specified field or fields in the group field parameter.	String
group_field [group_field,...] (オプション)	`group_option` として `LIST` を指定した場合に、フィーチャをグループ化する際に使用される入力フィーチャ内のフィールド (1 つまたは複数)。 `LIST` オプションを使用するには、少なくとも 1 つのグループフィールドを指定する必要があります。指定したフィールド (1 つまたは複数) 内の値が同じフィーチャ同士はそれぞれ、グループとして扱われます。	Field
mbv_fields (オプション)	ジオメトリー属性を出力マルチパッチフィーチャクラスに追加するかどうかを指定します。 `MBV_FIELDS`—Geometric attributes will be added to the output feature. `NO_MBV_FIELDS`—No geometric attributes will be added to the output feature. This is the default.	Boolean

コードのサンプル

MinimumBoundingVolume の例 1 (Python ウィンドウ)

次のサンプルは、Python ウィンドウでこのツールを使用する方法を示しています。

import arcpy
arcpy.env.workspace = 'C:/data'
arcpy.ddd.MinimumBoundingVolume('tree_canopy.shp', 'Shape.Z',
                                'canopy_volume.shp', 'CONCAVE_HULL',
                                group='List', group_field='Season',
                                mbv_fields='MBV_FIELDS')

MinimumBoundingVolume の例 2 (スタンドアロンスクリプト)

次のサンプルは、スタンドアロン Python スクリプトでこのツールを使用する方法を示しています:

'''****************************************************************************
Name: Detect Periods of Activity
Description:
****************************************************************************'''
# Import system modules
import arcpy
import tempfile
import math

in_features = arcpy.GetParameterAsText(0)
out_volume = arcpy.GetParameterAsText(1)
grouping_field = arcpy.GetParameterAsText(2)

try:
    arcpy.ddd.MinimumBoundingVolume(in_features, 'Shape.Z', out_volume,
                                    'CONCAVE_HULL','LIST', group_field)

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

環境

現在のワークスペース, 範囲, 出力座標系, 地理座標系変換

ライセンス情報

Basic: 3D Analyst が必要
Standard: 3D Analyst が必要
Advanced: 3D Analyst が必要
