共有エッジのスムージング (カートグラフィツール)

サマリー

他のフィーチャと共有しているエッジとのトポロジー関係を維持しながら、入力フィーチャのエッジをスムージングします。

図

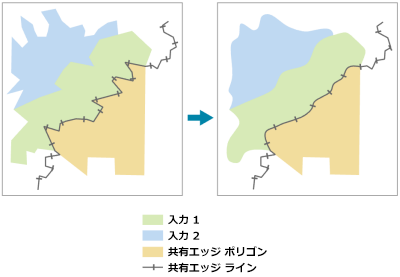

共有エッジのスムージングツールの例 — 入力 1 と入力 2 はすべてのエッジでスムージングされています。共有エッジポリゴンと共有エッジラインは、入力 1 と入力 2 で共有されているエッジに沿ってのみスムージングされています。

使用法

このツールでは 入力フィーチャ パラメーターと 共有エッジフィーチャ パラメータが変更されます。新しい出力フィーチャクラスは生成されません。
スムージングは、すべての 入力フィーチャ のエッジと、入力フィーチャ のエッジとエッジを共有する 共有エッジフィーチャ のエッジにのみ適用されます。 入力フィーチャ の少なくとも 1 つのエッジとエッジを共有しない 共有エッジフィーチャ のエッジはスムージングされません。

ラベル	説明	データタイプ
入力フィーチャ	スムージングの対象となるラインまたはポリゴン。	Feature Layer
スムージングアルゴリズム	スムージングアルゴリズムを指定します。 PEAK (Polynomial Approximation with Exponential Kernel)—入力ポリゴンの頂点を通らないスムージング後のポリゴンを計算します。 Polynomial Approximation with Exponential Kernel の略です。これがデフォルトです。ベジェ内挿—頂点と頂点の間にベジェ曲線を適合させます。スムージング後のポリゴンは、入力ポリゴンの頂点を通ります。このアルゴリズムは許容値を必要としません。近似のベジェ曲線が出力されます。	String
スムージングの許容値	スムージングの度合いを決定します。単位を指定できます。単位を指定しない場合、入力の単位が使用されます。このパラメーターは PAEK アルゴリズムにのみ使用されます。このパラメーターは、ベジェ内挿が選択されている場合には、ツールのダイアログボックスに表示されません。スクリプトでは、値 0 を指定する必要があります。	Linear Unit
共有エッジフィーチャ (オプション)	入力フィーチャと共有しているエッジに沿ってスムージングされるラインまたはポリゴンフィーチャ。それ以外のエッジはスムージングされません。	Feature Layer
入力バリアレイヤー (オプション)	スムージングでバリアの役割を果たすポイント、ライン、またはポリゴンフィーチャ。スムージング後のフィーチャはバリアフィーチャに接することも、バリアフィーチャを横切ることもありません。	Feature Layer

派生した出力

ラベル	説明	データタイプ
出力フィーチャクラス	スムージングされた入力フィーチャ。	Feature Layer
出力フィーチャクラス	共有エッジフィーチャ。	Feature Layer

arcpy.cartography.SmoothSharedEdges(in_features, algorithm, tolerance, {shared_edge_features}, {in_barriers})

名前	説明	データタイプ
in_features [in_features,...]	スムージングの対象となるラインまたはポリゴン。	Feature Layer
algorithm	スムージングアルゴリズムを指定します。 `PAEK`—入力ポリゴンの頂点を通らないスムージング後のポリゴンを計算します。 Polynomial Approximation with Exponential Kernel の略です。これがデフォルトです。 `BEZIER_INTERPOLATION`—頂点と頂点の間にベジェ曲線を適合させます。スムージング後のポリゴンは、入力ポリゴンの頂点を通ります。このアルゴリズムは許容値を必要としません。近似のベジェ曲線が出力されます。	String
tolerance	スムージングの度合いを決定します。単位を指定できます。単位を指定しない場合、入力の単位が使用されます。このパラメーターは PAEK アルゴリズムにのみ使用されます。このパラメーターは、ベジェ内挿が選択されている場合には、ツールのダイアログボックスに表示されません。スクリプトでは、値 0 を指定する必要があります。	Linear Unit
shared_edge_features [shared_edge_features,...] (オプション)	入力フィーチャと共有しているエッジに沿ってスムージングされるラインまたはポリゴンフィーチャ。それ以外のエッジはスムージングされません。	Feature Layer
in_barriers [in_barriers,...] (オプション)	スムージングでバリアの役割を果たすポイント、ライン、またはポリゴンフィーチャ。スムージング後のフィーチャはバリアフィーチャに接することも、バリアフィーチャを横切ることもありません。	Feature Layer

派生した出力

名前	説明	データタイプ
out_feature_class	スムージングされた入力フィーチャ。	Feature Layer
out_shared_edge_feature_class	共有エッジフィーチャ。	Feature Layer

コードのサンプル

SmoothSharedEdges の例 1 (Python ウィンドウ)

次の Python ウィンドウスクリプトは、イミディエイトモードで SmoothSharedEdges ツールを使用する方法を示しています:

import arcpy
arcpy.env.workspace = "C:/data/LandUse.gdb"
arcpy.cartography.SmoothSharedEdges("Water;Parks;", "PAEK", "10 Meters",
                                    "Commercial;Highways;Buildings")

SmoothSharedEdges の例 2 (スタンドアロンスクリプト)

このスタンドアロンスクリプトは、SmoothSharedEdges ツールの使用例を示しています。

# Name: SmoothSharedEdges_standalone_script.py
# Description: Smoothes input features while maintaining topological
#              relationships along shared edges. For features included as
#              shared_edge_features (4th argument of
#              SmoothSharedEdges_cartography()) only the edges that are shared
#              with in_features (1st argument) are smoothed.

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data/LandUse.gdb"

# Set local variables
in_features = "Water;Parks"
algorithm = "PAEK"
tolerance = "10 Meters"
shared_edge_features = "Commercial;Highways;Buildings"
barriers = None

# Run Smooth Shared Edges
arcpy.cartography.SmoothSharedEdges(in_features, algorithm, tolerance,
                                    shared_edge_features, barriers)

環境

カートグラフィックパーティション

ライセンス情報

Basic: いいえ
Standard: はい
Advanced: はい
