方位距離 → ライン (データ管理ツール)

サマリー

テーブルの X 座標フィールド、Y 座標フィールド、方位角フィールド、距離フィールドの値から測地線フィーチャまたは平面ライン フィーチャを含むフィーチャクラスを作成します。

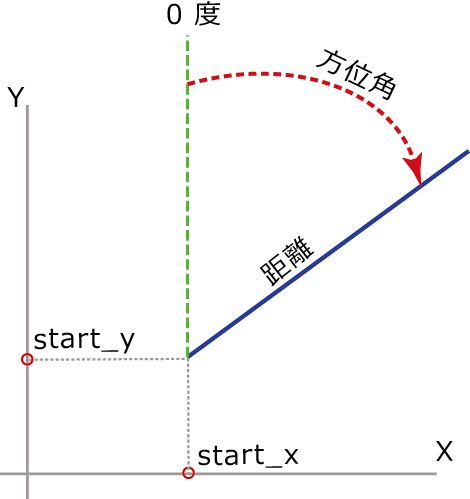

図

方位と距離の構成パラメーターが表示されます。

使用法

• 出力ラインは、フィールド値から構築されます。 以下のフィールド値があります。

  • 始点の X 座標と Y 座標

  • 始点からの距離

  • 方位角度

  フィールドとその値は、出力に含められます。

• 出力ラインが測地線の場合、X 座標と Y 座標、距離は地表面で計測され、方位角度は北から計測されます。 出力ラインが平面ラインの場合、X 座標と Y 座標、距離は投影面で計測され、方位角度は方眼北 (マップ上の垂直の上) から時計回りに計測されます。

• 測地線は、地表上の曲線です。 ただし、測地線フィーチャは、パラメトリック カーブ (トゥルー カーブ) ではなく、測地線のパスを表す密集化したポリラインとして出力に保存されます。 測地線の長さが比較的短い場合、出力では直線で表される場合があります。 ラインの長さが増加するにつれて、パスを表すために使用される頂点の数が増えます。

• 出力がジオデータベース内のフィーチャクラスである場合、Shape_Length フィールドの値は常に 空間参照 パラメーターで指定された出力座標系の単位であり、ポリラインの平面長となります。 測地線の長さまたは距離を計測するには、ArcGIS Pro の 計測 ツールを使用し、計測を行う前に、測地線、航程線、大楕円線 のいずれかのオプションを状況に応じて選択します。

パラメーター

• Dialog
• Python

ラベル	説明	データ タイプ
入力テーブル	入力テーブル。 テキスト ファイル、CSV ファイル、Excel ファイル、dBASE テーブル、またはジオデータベース テーブルが使用できます。	Table View
出力フィーチャクラス	測地線または平面ラインを含む出力フィーチャクラス。	Feature Class
X フィールド	ラインの始点の X 座標 (経度) を持つ入力テーブルの数値フィールド。空間参照 パラメーターで指定される出力座標系に配置されます。	Field
Y フィールド	ラインの始点の Y 座標 (緯度) を持つ入力テーブルの数値フィールド。空間参照 パラメーターで指定される出力座標系に配置されます。	Field
距離フィールド	出力ラインを作成するための、始点からの距離を持つ入力テーブル内の数値フィールド。	Field
距離単位 (オプション)	距離フィールド パラメーターに使用される単位を指定します。 メートル—単位はメートルになります。 キロメートル—単位はキロメートルになります。 マイル—単位はマイルになります。 海里—単位は海里です。 フィート—単位はフィートになります。 米国測量フィート—単位は米国測量フィートです。	String
方位角フィールド	出力ラインの回転のための、方位角の値を持つ入力テーブル内の数値フィールド。 角度は北から時計方向に計測されます。	Field
方位単位 (オプション)	方位角フィールド パラメーター値の単位を指定します。 度 (10 進)—単位は度 (10 進) です。 これがデフォルトです。 ミル—単位はミルです。 ラジアン—単位はラジアンです。 グラジアン—単位はグラジアンです。	String
ライン タイプ (オプション)	構築するラインのタイプを指定します。 測地線—地球表面上の任意の 2 点間の最短距離を最も正確に表す測地線の一種が構築されます。 これがデフォルトです。 大円—地球の表面と地球の中心を通る平面との交点上の任意の 2 点間の経路を表す測地線の一種が構築されます。 空間参照 パラメーター値が回転楕円体ベースの座標系の場合、ラインは大楕円線となります。 空間参照 パラメーター値が球体ベースの座標系の場合、ラインは球面上の最大半径の円である大円となります。 等角航路—極からの一定の方位角によって定義される回転楕円体のサーフェス上の任意の 2 点間の経路を表す測地線の一種 (航程線とも呼ばれる) が構築されます。 メルカトル図法では、等角航路が直線として表示されます。 標準セクション—回転楕円体のサーフェス上の任意の 2 点間の経路を表す測地線の一種が構築されます。これは、回転楕円体のサーフェスと、その 2 点を通り、かつ 2 点の始点において回転楕円体のサーフェスに対して垂直な平面との交点によって定義されます。 ポイント A からポイント B の垂直断面ラインは、ポイント B からポイント A の垂直断面ラインとは異なります。 平面ライン—投影面の直線が使用されます。 平面ラインは通常、測地線ラインのようには地表上の最短距離を正確に表しません。 このオプションは、地理座標系には使用できません。	String
ID (オプション)	入力テーブル内のフィールド。 このフィールドと値は、出力に加えられ、出力フィーチャを入力テーブル内のレコードと結合するために使用できます。	Field
空間参照 (オプション)	出力フィーチャクラスの空間参照。 デフォルトは GCS_WGS_1984 で、不明でない場合は入力座標系となります。	Spatial Reference
属性の保存 (オプション)	残りの入力フィールドが出力フィーチャクラスに追加されるかどうかを指定します。 オン—残りの入力フィールドが出力フィーチャクラスに追加されます。 新しいフィールド ORIG_FID も出力フィーチャクラスに追加され、入力フィーチャ ID の値を格納します。 オフ—残りの入力フィールドが出力フィーチャクラスに追加されません。 これがデフォルトです。	Boolean
