頂点の挿入 (編集ツール)
サマリー
ラインまたはポリゴン フィーチャに沿って頂点を追加し、曲線セグメント (ベジェ、円弧、楕円弧) を直線セグメントに置き換えます。

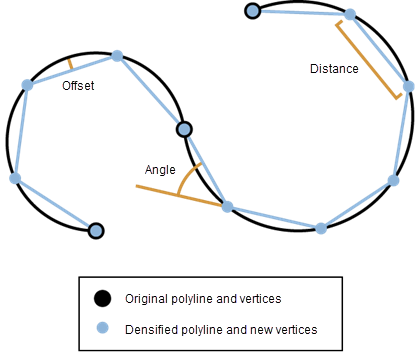

図
使用法
注意:
このツールを実行すると、入力データが変更されます。 詳細と不要なデータの変更を回避するための方法については、入力データを変更または更新するツールをご参照ください。
直線セグメントには、距離 パラメーターによって頂点が挿入されます。 頂点は、指定した距離を超えない間隔で追加されます。 曲線セグメントは、距離、最大偏角、または 最大オフセット偏差 パラメーターによる頂点の挿入を通じて簡素化されます。
頂点の挿入はセグメントごとに行われます。
頂点の挿入方法は、頂点の挿入 を実行するたびに 1 つだけ選択できます。
データの空間的参照は、このツールによって生成される結果にとって重要です。 適切な座標系でデータに頂点を挿入し、フィーチャの正しい形状を維持します。
結果として生成されるフィーチャ内には、元のフィーチャの各頂点 (始点と終点を含む) に一致する頂点が存在します。
最大頂点数 パラメーターは、頂点が挿入された各出力セグメント内の頂点の最大数を制御します。 頂点の挿入操作でこの値より大きい値が必要な場合は、セグメントがこの頂点数 (+/- 1)を超えないように調整されます。 無効な値 (0 以下) が入力された場合、線形セグメントに制限が適用されなくなり、曲線セグメントについてはデフォルトが 12000 に設定されます。
最大頂点数 を設定すると、線形セグメントと曲線セグメントの両方の最大頂点数にこの設定値が使用されます。
注意:
使用される値が大きいほど、フィーチャが非常に大きくなる可能性が高まります。 フィーチャが大きすぎると、パフォーマンスに悪影響が生じる可能性があります。 極度に小さい値を使用すると、出力フィーチャが劣化し、NULL ジオメトリーになることがあります。 値が極度に小さいと、後の解析で予期せぬ結果を返すフィーチャが作成される可能性もあります。
最大オフセット偏差 パラメーターを用いて頂点を挿入するときに、入力ジオメトリーに円弧が含まれる場合は、出力内の2つの連続する線分間の角度が 10 度を超えないように、オフセットの上限が適用されます。 最大偏角 パラメーターを用いて頂点を挿入すると、この角度を超えることがあります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
頂点を挿入する対象のポリゴンまたはライン フィーチャクラス。 |
Feature Layer |
|
頂点の挿入方法 (オプション) |
使用するフィーチャに頂点を挿入する方法を指定します。
|
String |
|
距離 (オプション) |
頂点間の最大距離。 この距離は、直線セグメントだけでなく曲線の単純化にも必ず適用されます。 デフォルト値は、データの XY 許容値の関数です。 新しい頂点がこの正確な間隔でライン沿いに挿入されず、前の頂点のこの範囲内に挿入される場合があります。 指定した間隔で直線セグメントに沿って正確に頂点を追加することはできません。 |
Linear Unit |
|
最大オフセット偏差 (オプション) |
元のセグメントから出力セグメントまでの最大距離。 このパラメーターは曲線にのみ適用されます。 デフォルト値は、データの XY 許容値の関数です。 |
Linear Unit |
|
最大偏角 (度) (オプション) |
入力ジオメトリーから出力ジオメトリーまでの最大角度。 有効な範囲は 0 ～ 90 です。 デフォルト値は 10 です。 このパラメーターは曲線にのみ適用されます。 |
Double |
|
最大頂点数 (セグメントあたり) (オプション) |
セグメントあたりに許容される最大頂点数。 値が入力されていない、または無効な値 (0 以下) を入力した場合、線形セグメントの頂点の上限がなく、曲線セグメントはデフォルトの 12000 になります。 |
Long |
派生した出力
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
更新された入力フィーチャ |
頂点が挿入された入力フィーチャ。 |
Feature Class |
環境
ライセンス情報
- Basic: いいえ
- Standard: はい
- Advanced: はい
