オーバーラップする中心線を削除 (Remove Overlapping Centerlines) (Location Referencing ツール)
サマリー
中心線のジオメトリーがオーバーラップしている場合に、1 つの共通の中心線のみが存在するように、オーバーラップする中心線セクションを削除します。
ArcGIS Location Referencing の最小スキーマは、ルートが中心線シーケンス テーブルの同じ中心線の関連付けを共有することで、ルートの並列性をモデル化します。 このツールを実行すると、中心線のスプリットや重複する中心線フィーチャの削除など、中心線が変更される場合があります。 また、ルートが中心線を共有するように、中心線シーケンス テーブルのレコードが更新される場合もあります。
オーバーラップする中心線は、次のいずれかの場合に発生します。
並列ルートを持つネットワークが読み込まれたとき
ネットワークが追加で読み込まれたとき
ユーザーがその場で中心線を編集したとき
注意:
オーバーラップする中心線を削除 ツールは、LRS ネットワークを作成して、データを読み込んだ後であれば随時実行できますが、すべての LRS ネットワークを作成し、すべてのデータを LRS に読み込んだ後にのみ実行することを検討してください。 中心線で追加の列がモデル化される場合、ツールの実行時に、一部の中心線属性が失われる可能性があります。

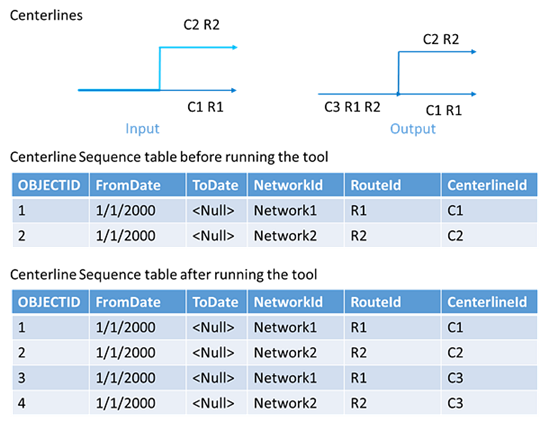

図
使用法
このツールを実行するには、LRS データセットが必要です。
入力中心線フィーチャ レイヤー内の中心線フィーチャの数は、オーバーラップしている中心線の数とそれに関連付けられたルートに応じて、ツールの実行後は異なる場合があります。
このツールは、トポロジー操作である交差と単純化を併用するため、フィーチャクラス許容値前後、およびそれ以上の長さを持つ、小さいポリライン セグメントが失われることがあります。 このツールを使用すると、関連付けられているルート形状が許容値を超えて少し変化する場合があります。 ジオプロセシング ウィンドウの 元に戻すの有効化 ボタンを使用し、ツールの試験的実行のために ArcGIS Pro で編集セッションを開始することを検討してください。
このツールは、計算の際に中心線の Z 値を無視します。 たとえば、2 つの中心線が 3D 空間ではオーバーラップしないが 2D 空間ではオーバーラップする場合は、これらの中心線はオーバーラップするものと見なされます。
このツールは競合の防止をサポートしており、ロックの取得と転送を試行します。
ArcGIS Pipeline Referencing での競合の防止または ArcGIS Roads and Highways での競合の防止の詳細
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力中心線フィーチャ |
LRS 中心線を表す入力レイヤーまたはフィーチャクラス。 |
Feature Layer |
派生した出力
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
更新された中心線フィーチャ |
更新された中心線フィーチャ レイヤー。 |
Feature Layer |
|
出力詳細ファイル |
フィーチャ レイヤーから削除した、オーバーラップする中心線の詳細を含むテキスト ファイル。 |
Text File |
環境
特殊なケース
- 並列処理ファクター
-
The default value for this environment, if left blank, is 0%. Any absolute value for the environment is always clamped between 0 and the number of logical cores in that machine.
ライセンス情報
- Basic: ArcGIS Location Referencing (ArcGIS Pipeline Referencing または ArcGIS Roads and Highways) が必要
- Standard: ArcGIS Location Referencing (ArcGIS Pipeline Referencing または ArcGIS Roads and Highways) が必要
- Advanced: ArcGIS Location Referencing (ArcGIS Pipeline Referencing または ArcGIS Roads and Highways) が必要
