Начало работы с Military Overlay

Military Overlay создает объекты с символами, поддерживающими военное планирование и операции, а также системы командования и управления, и управляет ими. Символы созданы на основе стандартов условных обозначений, поддерживающих интероперабильность в объединенных вооруженных силах, где информация распределяется и распространяется через сервисные, организационные и эшелонные границы. Созданные символы взяты из семейства стандартов MIL-STD-2525 и APP-6.

Созданные символы обозначают подразделения, оборудование, установки, виды деятельности и метеорологические события. С помощью Military Overlay создаются два типа символов: символы подразделений и тактические графические символы. Символы подразделений представляют собой символы на основе значков, обозначающие подразделения, оборудование и установки, и состоят из рамки, цветной заливки со значком и модификаторов или усилителей, окружающих рамку. Тактические графические символы обозначают действия, задачи и графические контрольные измерения, такие как пути подхода, зоны приземления и контрольно-пропускные пункты. Оба этих типа символов состоят из буквенно-цифрового или цифрового идентификационного кода символа (SIDC). SIDC, используемый для представления каждой уникальной комбинации базового символа и графических модификаторов, различается в зависимости от стандарта военных условных обозначений, на которых они основаны.

Внимание:

При использовании векторных слоев, созданных в Military Overlay для ArcGIS AllSource 1.3, могут возникнуть проблемы с обратной совместимостью. Для устранения проблем с обратной совместимостью, которые могут возникнуть при работе с символами, созданными в ArcGIS AllSource 1.3, перейдите к файлу <System Drive>\Users\<username>\AppData\Local\ESRI\ArcGISAllSource\MilitaryOverlaySettings.mssf и удалите его

Ниже приведены поддерживаемые в настоящее время стандарты военных условных обозначений:

• MIL-STD-2525B w/CHANGE 2

• MIL-STD-2525C

• MIL-STD-2525D (По умолчанию.)

• MIL-STD-2525D w/CHANGE 1

• MIL-STD-2525E

• APP-6(B)

• APP-6(D)

• APP-6(E)

В следующих разделах и связанных темах описывается, как Military Overlay используется для создания военных условных обозначений и размещения их на карте в качестве объектов, изменения существующих символов, создания избранного и экспорта символов для использования в других проектах или коллегами.

Создание военных символов

В зависимости от цели, общий процесс создания объектов с помощью Military Overlay выглядит следующим образом:

1. Откройте Military Overlay.

2. Настройте стандарт символов.

3. Поиск по базовому символу.

4. Настроить символ путем добавления модификаторов текста и графических модификаторов.

5. Добавление символа на карту в качестве объекта.

6. Сохраните изменения.

В следующих разделах и по ссылкам на связанные темы подробно описывается каждый шаг.

Открытие Military Overlay

Создание, изменение и управление символами происходит в Military Overlay.

Чтобы открыть Military Overlay, выполните следующие шаги:

1. На вкладке Карта, в группе Объекты, щелкните Редактировать .

2. На вкладке Редактирование щелкните Military Overlay в группе Объекты

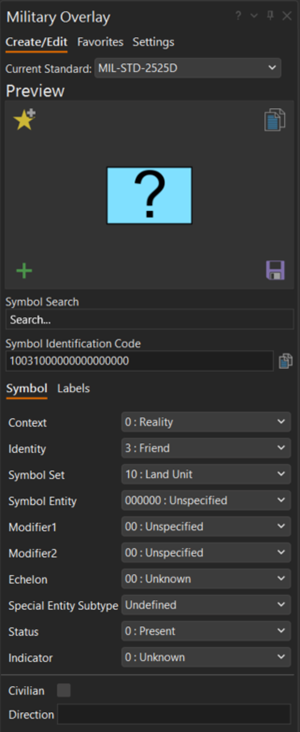

   Появится панель Military Overlay с активной вкладкой Создать/редактировать.



Установите стандарт символов

Перед созданием символов на карте, сначала установите используемый стандарт военных условных обозначений. Это определяет набор ссылок для SIDC.

Чтобы задать стандарт символов, выполните следующие шаги:

1. Откройте Military Overlay.

2. Щелкните вкладку Создать/Редактировать.

3. В ниспадающем меню Текущий стандарт выберите стандарт военных символов.

   • MIL-STD-2525B Change 2

   • MIL-STD-2525C

   • MIL-STD-2525D (по умолчанию)

   • MIL-STD-2525D Change 1

   • MIL-STD-2525E

   • APP-6(B)

   • APP-6(D)

   • APP-6(E)

После того как стандарт установлен, все символы и SIDC, созданные в Military Overlay, используют этот стандарт.

Примечание:

Если опция Текущий стандарт изменена в проекте, в целевой базе геоданных создается новый класс пространственных объектов. Это сделано для разделения символов, созданных по разным стандартам, поскольку SIDC не совпадают.

Установите целевую базу геоданных

По умолчанию объекты, созданные с помощью Military Overlay, помещаются в базу геоданных проекта по умолчанию.

Для настройки целевой базы геоданных выполните следующие действия:

1. Откройте Military Overlay.

2. Перейдите на вкладку Настройки.

3. Щелкните Обзор .

Появляется Выбрать базу геоданных.

1. Найдите и выберите целевую базу геоданных.

2. Нажмите OK.

3. Щелкните Применить.
