Поиск и фильтрация элементов модели

В зависимости от размера вашей модели может оказаться сложным найти элемент по имени или по типу. Вы можете выполнить поиск и фильтры для нахождения нужных элементов модели в ModelBuilder.

Поиск элементов

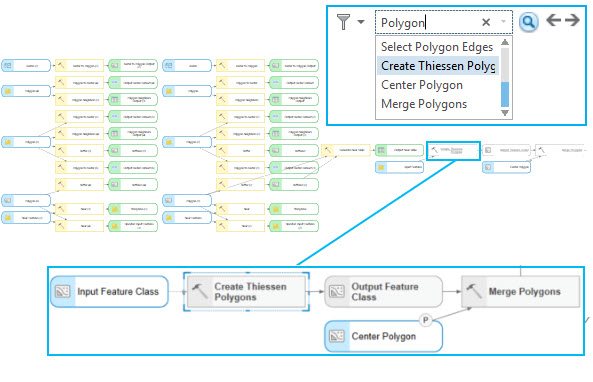

Для поиска элемента модели, введите его имя в окне Поиск, расположенном в правом верхнем углу вида модели. Во время ввода вы будете видеть список предполагаемых элементов модели, в соответствии с введенными вами символами. Выберите имя элемента из списка предложений, чтобы выбрать элемент модели.

Для поиска элементов модели могут использоваться стандартные выражения. В таблице ниже приведены примеры использования регулярных выражений.

Пример	Действие	Результат
Полигон	Выберите элементы, соответствующие определенному ключевому слову.
Polygon*	Выполняется поиск элементов, начинающихся с символов, предшествующих *.
*Polygon	Выполняется поиск элементов, кончающихся символами после *.
Polygon&Raster*	Поиск элементов, содержащих несколько ключевых слов.
*Polygon*	Поиск элементов, которые содержат символы между двумя *.

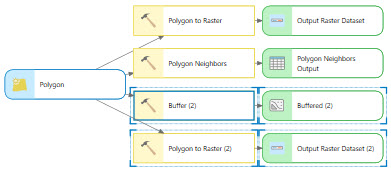

*[()]*	Поиск элементов с любым символом из списка [ ].

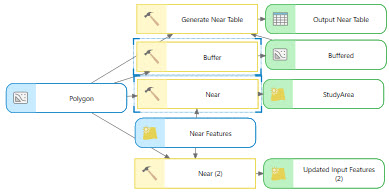

Buffer|Near	Поиск элементов, соответствующих ключевым словам с любой стороны от |.

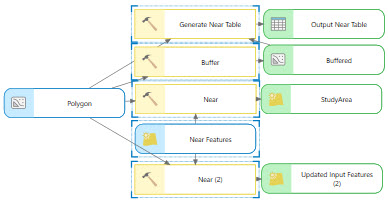

Buffer|(*Near*)	Поиск элементов, соответствующих одному ключевому слову и содержащих другое.

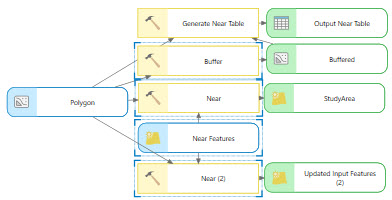

Buffer|Near*	Поиск элементов, либо содержащих ключевое слово, либо начинающихся с определенного слова.

Результаты поиска

Если поиск возвращает несколько выбранных элементов, воспользуйтесь стрелками Следующий и Предыдущий для перемещения между выбранными элементами. Предыдущую историю поиска можно посмотреть в ниспадающем меню Последние поисковые запросы.

Фильтры

Фильтры в модели помогут вам уточнить результаты поиска. Выбрав несколько фильтров , вы получите элементы, соответствующие любому из выбранных фильтров. При применении фильтров модель приблизится к выбранным элементам в соответствии с этими фильтрами. Если фильтр отключен, модель снова вернется к исходному масштабу.

Фильтр	Действие
Все	Выбирает все элементы модели
Входные данные	Выбирает входные переменные (синие скругленные прямоугольники)
Выходные данные	Выбирает выходные данные инструмента (зеленые скругленные прямоугольники)
Параметры	Выбирает все переменные, являющиеся параметрами модели
Параметры с фильтрами	Выбирает параметры модели с фильтрами
Добавить к изображению	Выбирает переменные с включенной опцией Добавить к отображению
Промежуточные данные	Выбирает все переменные с включенной опцией Промежуточные данные
Символы	Выбирает переменные с заданными символами
Инструменты модели	Выбирает инструменты модели, вложенные модели и подмодели
Встроенные инструменты	Выбирает встроенные инструменты модели
Инструменты-скрипты	Выбирает инструменты-скрипты модели
Элементы с предварительными условиями	Выбирает элементы с предварительными условиями
Замена встроенной переменной	Выбирает элементы, использующие замену входной переменной

Если все фильтры отключены, элементы модели не выбираются.

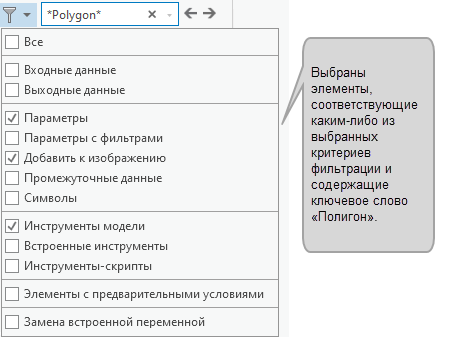

Вы можете комбинировать фильтры и поиск, чтобы найти элементы, соответствующие как условиям фильтров. Так и критериям поиска. Например, поиск элемента с ключевым словом Polygon и отмеченными фильтрами Параметры, Добавить к отображению и Инструменты-модели выберет элементы со словом Polygon в имени, элементы, являющиеся параметром модели, с включенной опцией Добавить к отображению, или элементы инструменты-модели.
