Измерение объема объекта на основе растра поверхности высот

Объем пространственных объектов можно измерить по любому набору растровых данных с пространственной привязкой, набору данных мозаики или сервису изображений, состоящему из поверхности высот, такой как цифровая модель местности (ЦММ), цифровая модель поверхности (ЦМП) или цифровая модель рельефа (ЦМР). Нарисуйте полигон вокруг объекта, чтобы рассчитать и отобразить объемы насыпей и выемок на карте, панель Результаты отчет об измерении.

Вычисление измерений объема

Вы можете измерить объем объектов в ЦММ, ЦМП, ЦМР или другом наборе данных высот, используя инструмент Объем в галерее Замер. Если выбирать из типов поверхностей высот для интересующей вас области, рекомендуется использовать ЦММ, которая наилучшим образом отражает высоту объектов относительно поверхности земли.

Базовая поверхность

Измерение объема рассчитывается по базовой поверхности, определяемой полигоном, обозначающим объект, который вы желаете измерить. Эталонную поверхность, иначе называемую базовой поверхностью, можно создать используя любую из следующих опций Базовой поверхности:

  • Константа - заданное пользователем значение, которое определяет плоскую базовую поверхность

  • Интерполяция - использует Z--значение каждой вершины скетча для интерполяции базовой поверхности для вычисления объема.

  • Минимум — использует минимальное z--значение, найденное в вершинах скетча для определения плоской базовой поверхности на минимальной высоте.

  • Максимум - использует максимальное Z--значение, найденное в вершинах скетча для определения плоской базовой поверхности на максимальной высоте

  • Среднее - использует среднее Z-значение, найденное в вершинах скетча для определения плоской базовой поверхности на средней высоте.

Объемы выемок и насыпей рассчитываются из разности между оцифрованным объектом и определенной базовой поверхностью. Наземные объекты ниже базовой поверхности приводят к значениям насыпей, а объекты выше земли – к значениям выемок. Все измерение объема равно cut value + fill value.

Панель Опции измерения

Примечание:

Растровый слой, используемый в качестве фона для оцифровки интересующих вас объектов, может быть мультиспектральным изображением, тематическим растром, поверхностью высот или другим типом поддерживаемого набора растровых данных. Единственное требование заключается в том, что пространственные и непространственные объекты, оцифрованные в слое, должны быть представлены в наборе данных высот для получения точных измерений объема. Это потому, что для измерения объема используется набор данных поверхности высот, заданный на панели Опции измерения.

Результаты измерений

Результаты каждого из измерений объема перечислены на панели Результаты измерений и скомпилированы в отчете об измерениях. Для каждого измерения объема вычисляются следующие свойства:

  • Общий объем—Вычисляется как cut + fill, в выбранных единицах, например, в кубических метрах

  • Выемка – Вырезанный объем вышеуказанных объектов базовой поверхности в выбранных единицах, например, в кубических метрах

  • Насыпь – Вырезанный объем вышеуказанных объектов базовой поверхности в выбранных единицах, например, в кубических метрах

  • Площадь – 2D площадь полигона в выбранных единицах, например, в квадратных метрах

  • Периметр – Линейное измерение полигона в выбранных единицах, например, в метрах

  • Время измерения – Время измерения объема, установленное в формате месяц/день/год чч:мм:сс до/после полудня

Примечание:

Если вы выполняете измерения объема в рабочей области ортокартографирования, также будет сообщено об ошибке вычисления. Ошибка вычисляется следующим образом:

  • \(Cut \space Volume \space error \space = \space <number \space of \space cut \space cells> \space * \space 2.0 \space * \space GSD³\)

  • \(Fill \space Volume \space error \space = \space <number \space of \space fill \space cells> \space * \space 2.0 \space * \space GSD³\)

  • \(Total \space Volume \space error \space = \space Cut \space error \space + \space Fill \space error\)

Шаги для сбора измерения объема пространственного объекта на изображении следующие:

  1. На панели Каталог добавьте набор растровых данных с геопривязкой, набор данных мозаики или сервис изображений.

  2. Откройте панель Опции измерений из группы Замер на вкладке Изображение.

  3. Разверните Единицы измерения, чтобы отобразить таблицу со списком инструментов измерения. В разделе Единица для инструмента Объем щелкните стрелку ниспадающего меню, чтобы отобразить и выбрать единицу измерения объема.

  4. Укажите файл набора данных поверхности Высоты, который будет использоваться для вычисления измерения объема.

  5. Разверните Объем чтобы появились опции Базовая поверхность. Щелкните стрелку ниспадающего меню, чтобы отобразить и указать метод определения базовой поверхности.

  6. Щелкните OK, чтобы принять предложенные параметры и закрыть панель Опции измерения.

  7. На панели Содержание выберите слой, который будет использоваться как фон для оцифровки объектов.

  8. На вкладке Изображение щелкните стрелку ниспадающего меню в галерее Замер и выберите инструмент Объем .

    Графический курсор будет активен при наведении на карту.

  9. Оцифруйте полигон вокруг интересующего вас объекта, щелкнув вершины, и закройте его двойным щелчком.

    Этот полигон используется для определения базовой поверхности и объекта для измерения объема.

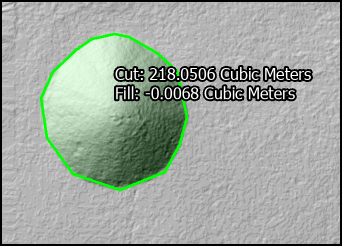

    Измерения объема выемки и насыпи

    Показаны измерения объема выемки и насыпи объекта, оцифрованного на слое поверхности высот с отмывкой рельефа.

    Если в качестве фона для оцифровки объектов с целью измерения объема вы будете использовать набор данных поверхности высот, рекомендуется отображать его как слой с отмывкой. Это поможет вам более детально различать интересующие вас объекты для лучшего графического оцифровывания.

  10. Щелкните кнопку Сгенерировать отчет на панели Результаты измерений, чтобы сохранить измерения объема объектов в файл .txt.

    Если вы выполняете измерения объема в рабочей области ортокартографирования, также будет сообщено об ошибке вычисления. Ошибка вычисляется следующим образом:

    • \(Cut \space Volume \space error \space = \space <number \space of \space cut \space cells> \space * \space 2.0 \space * \space GSD³\)

    • \(Fill \space Volume \space error \space = \space <number \space of \space fill \space cells> \space * \space 2.0 \space * \space GSD³\)

    • \(Total \space Volume \space error \space = \space Cut \space error \space + \space Fill \space error\)
