Слой ориентированных изображений
Слой ориентированных изображений – это тип векторного слоя для визуализации ориентированных изображений в контексте карты или 3D сцены.
Сервис объектов ориентированных изображений или набор данных ориентированных изображений визуализируются на карте или в сцене в виде слоя ориентированных изображений. При добавлении на карту каждая точка в слое указывает положение камеры, с которой было получено изображение. Атрибуты точек включают путь к сохраненному изображению и ключевые метаданные, необходимые для визуализации изображения во вьюере ориентированных изображений.
Также может существовать дополнительный слой контуров ориентированных изображений, который указывает области на карте, которые покрывает слой ориентированных изображений. Когда на карту добавляется набор данных ориентированных изображений со свойством Элемент контура, слой ориентированных изображений и слой контура ориентированных изображений добавляются на панель Содержание как два отдельных слоя, если класс пространственных объектов контуров и набор данных ориентированных изображений находятся в одной базе геоданных.
Кроме того, если источником данных является сервис объектов в ArcGIS Online или ArcGIS Enterprise, то и векторный слой контуров, и слой ориентированного изображения являются подслоями одного и того же сервиса объектов. Когда этот сервис объектов добавляется на карту, то слой объектов ориентированных изображений и слой объектов контуров ориентированных изображений добавляются на панель Содержание как составной слой.
Таблица атрибутов и свойства слоя
Этот слой унаследует атрибуты и свойства исходного набора данных ориентированных изображений или сервиса объектов ориентированных изображений, которые будут добавлены на карту.
Основные свойства слоя ориентированных изображений, такие как Максимальное расстояние, Процент покрытия, и свойства ориентации слоя ориентированных изображений, такие как Направление камеры, Наклон камеры, Крен камеры, Высота камеры, Горизонтальное поле зрения, Вертикальное поле зрения, Ближнее расстояние, Дальнее расстояние и Поворот изображения можно редактировать в экземпляре слоя. Редактирование свойств слоя ориентированных изображений не повлияет на свойства исходных данных.
Примечание:
Для слоя ориентированного изображения, если поле свойства не определено в таблице атрибутов, используются определения полей свойств в свойстве набора данных ориентированных изображений. Однако, если поле свойства явно определено в таблице атрибутов, оно имеет приоритет над определением в свойствах набора данных ориентированных изображений. Например, если значение для Наклон камеры определено как в таблице атрибутов, так и в свойстве набора данных ориентированных изображений, используется определение из таблицы атрибутов.
Лента слоя ориентированного изображения

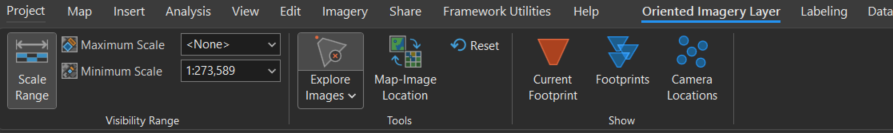

Когда на панели Содержание явно выбран слой ориентированных изображений, отображается лента Слой ориентированных изображений. При выборе составного слоя (в случае сервиса объектов) или слоя контура ориентированного изображения лента Слой ориентированных изображений не отображается.
Инструмент Исследовать изображения
Инструмент Исследовать изображения позволяет просматривать ориентированные изображения, связанные с любым местоположением на карте или сцене. Инструмент предоставляет множество способов поиска, фильтрации и просмотра изображений. Дополнительные сведения об этой возможности инструмента см. в разделе Исследовать изображения.
Если доступен сопутствующий слой контуров, используйте его в качестве базового для идентификации видимого экстента изображений на карте. Можно использовать инструменты Навигация и Галерея изображений во вьюере ориентированных изображений, чтобы изучить другие изображения выбранного на карте местоположения.
Инструменты Показать текущий контур, Контуры и Положения камеры
Существует три графических слоя: Текущий контур, Контуры и Местоположения камеры, — которые можно просматривать, чтобы лучше понять, как изображения в ориентированных изображениях соотносятся с картой. Чтобы просмотреть графические слои, выберите соответствующую кнопку на ленте Слой ориентированных изображений. Это кнопки-переключатели. Чтобы скрыть графический слой, щелкните выбранную кнопку еще раз.
Если выбрано, инструменты выполняют следующее:
Текущий контур показывает текущий контур изображения в виде красного полигона на карте. В сцене текущий контур будет отображаться в 3D-усеченной пирамиды. При масштабировании или перемещении во вьюере ориентированных изображений контур динамически обновляется, чтобы выделить области на карте, которые видны на снимке.
Контуры отображают контуры покрытия синим цветом для всех изображений, содержащих выбранную точку (отмеченную красным крестом
) на карте или сцене.Положения камеры показывают те местоположения камеры, из которых видна выбранная точка. Местоположения камеры показаны на карте синим.
Примечание:
Графические слои Текущий контур, Контуры и Положения камеры недоступны с панели Содержание, и их символы нельзя изменить.
Дополнительные инструменты
Следующие инструменты помогут вам лучше понять ориентированное изображение:
Используйте инструмент Местоположение карта-изображение, чтобы выполнить преобразования изображение-земля и земля-изображение. Он определяет одно и то же местоположение в пространстве карты и пространстве изображения (вьюер ориентированных изображений). Если выбрать этот инструмент и щелкнуть по изображению, соответствующее место на карте, будет обозначено красным ромбом. И наоборот, если щелкнуть на карте, соответствующее место на изображении будет отмечено красным ромбом.
Используйте кнопку Сброс, чтобы убрать любой графический слой ориентированных изображений, обновить вьюер ориентированных изображений и отразить изменения, выполненные в векторном слое, например, переименование и обновление символов.
