Редактирование топологических вершин

Инструмент Редактировать вершины позволяет редактировать топологические вершины и сохранять связность общих границ, если Топология карты включена. Можно перемещать, удалять и добавлять топологические вершины. Этот инструмент находится на панели Изменить объекты.

Шаги для перемещения топологического узла см. в разделе Перемещение топологического узла.

Для редактирования топологических вершин выполните следующие шаги:

1. На вкладке Редактировать в группе Управление изменениями щелкните стрелку ниспадающего списка Топология карты и выберите Топология карты .



   Подсказка:

   Чтобы изолировать топологическое редактирование для слоев, участвующих в правиле топологии базы геоданных на активной карте, выберите правило Топология базы геоданных , которое отображается в ниспадающем списке Топология карты.

2. В группе Управление изменениями, в разделе Объекты щелкните Изменить объекты .

   Появится панель Изменить объекты.

3. Щелкните инструмент Редактировать вершины .

   Чтобы найти этот инструмент, разверните Изменить форму или введите Вершины в текстовом окне Поиск.

4. Щелкните вкладку Ребра.

   Подсказка:

   Чтобы выборочно выделять топологические ребра и узлы при наведении курсора мыши, установите стиль отображения Выбор элементов. Дополнительные сведения см. в разделе Настройка опций топологии карты.

   Граф топологии будет подсвечен на карте.

5. Для перемещения или удаления вершины щелкните Выбрать ребро или узел и выберите вершину, которую надо редактировать.

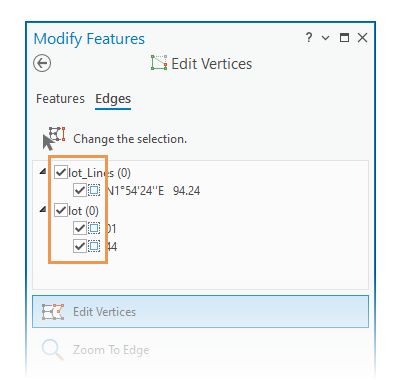

6. Чтобы разделить соединение между одним или несколькими элементами топологии, отключите редактирование для данного объекта или отключите выборку в дереве выборки.

   Подсказка:

   Чтобы разделить соединения между одним или несколькими элементами топологии, отключите редактирование для выделенного объекта в виде выборки. Топологическая вершина на топологическом ребре соответствует вершине объекта на связанном объекте, который определяет его форму.

   • Снимите отметку этого объекта, чтобы на время отключить редактирование и оставить его в выборке.

   • Нажмите кнопку объекта, чтобы включить или отключить выборку этого объекта.

   • Щелкните имя объекта, чтобы подсветить его на карте



7. Чтобы переместить вершину, щелкните ее и перетащите с помощью указателя или щелкните ее правой кнопкой мыши и используйте одну из следующих команд:

   Переместить	Переместить вершину на указанное расстояние X и Y.
   Переместить к	Переместить вершину в заданное координатное местоположение.

8. Чтобы удалить вершину, щелкните ее правой кнопкой мыши и выберите Удалить вершину .

9. Чтобы добавить вершину, щелкните сегмент правой кнопкой мыши и выберите Добавить вершину .

10. Щелкните Готово или нажмите клавишу F2, чтобы применить внесенные изменения.

    Если изменения нарушают топологическое отношение, операция автоматически отменяется и появляется сообщение Операция редактирования не выполнена .
