Классифицировать перекрытие LAS (Инструменты 3D Analyst)

Краткая информация

Классифицирует точки LAS из перекрывающихся сканов лазерной аэрофотосъемки.

Иллюстрация

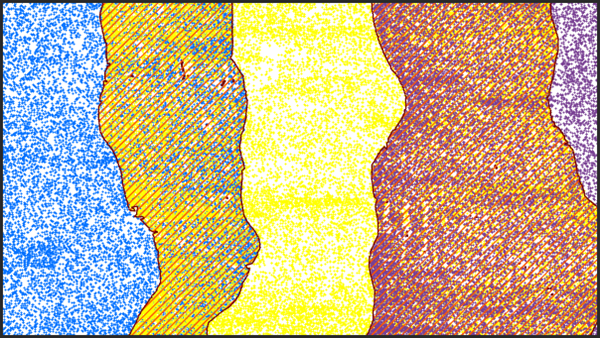

Иллюстрация инструмента Классифицировать перекрытие LAS

Использование

Равномерное распределение точек часто повышает производительность последующих инструментов. Данные, полученные из точек с неравномерным распределением, могут давать нежелательную погрешность. Когда при лазерной аэрофотосъемке точки LAS находятся на перекрывающихся линиях полета, данные LAS обычно имеют более высокую плотность точек в области перекрытия. Угол сканирования точек с разных линий полета также может сильно различаться. Обычно точки с большими углами сканирования будут иметь большую погрешность, чем точки, углы сканирования которых ближе к надиру. Классификация точек перекрытия позволяет фильтровать данные LAS таким образом, чтобы обеспечить постоянную плотность точек. Обозначение перекрытия позволяет фильтровать точки и исключать их из операций визуализации и последующего анализа.
Атрибут идентификатора источника точки LAS идентифицирует линию полета, с которой была получена точка. Этот атрибут используется для установления наличия точек перекрытия. Данные LAS оцениваются в пределах заданного расстояния выборки. Когда в оцениваемой области обнаруживаются точки с разными идентификаторами источников точек, для определения того, какой идентификатор источника точек будет предоставлять непересекающиеся точки, используется угол сканирования. Идентификатор источника точки, угол сканирования которого ближе всего к 0 или надиру, будет показывать точки без перекрытия. Точки, связанные с остальными идентификаторами источников точек, будут помечены как перекрытие.

Размер выборки, используемый для оценки точек LAS, должен примерно в два-три раза превышать номинальный интервал между точками данных LAS. Использование большего расстояния выборки приводит к возможности неправильной классификации точек, а использование меньших размеров выборки может не охватить достаточное количество точек для правильного определения точек перекрытия.
Этот инструмент работает с файлами листов .las или .zlas, которые объединяют записи точек из нескольких линий полета. Каждый файл обрабатывается независимо, т.е. перекрывающиеся точки не будут обнаружены, если каждая линия полета хранится в отдельном файле. Используйте инструмент Лист LAS для объединения таких файлов.
Точкам перекрытия в файлах LAS версии 1.4 с форматами записи точек с 6 по 8 будет присвоен флаг классификации Наложение. Это позволяет точкам сохранять исходное классификационное значение. Точкам перекрытия во всех других поддерживаемых файлах .las будет присвоено значение кода классов, равное 12. Если значение кода класса 12 уже используется входными файлами .las для представления данных, отличных от перекрывающихся сканирований, рассмотрите использование инструмента Изменить коды классов LAS для переназначения этим точкам другого значения до запуска данного инструмента.

Подпись	Объяснение	Тип данных
Входной набор данных LAS	Обрабатываемый набор данных в листах LAS.	LAS Dataset Layer
Расстояние выборки	Расстояние любого измерения квадратной области, которое будет использоваться для оценки данных LAS. Если для линейный единиц измерений задано Неизвестно, единица измерения будет определяться пространственной привязкой входного файла `.las`.	Linear Unit
Экстент обработки (Дополнительный)	Эстент данных, который будет обработан. Текущий экстент отображения — Экстент будет основан на активной карте или сцене. Нарисовать экстент - Экстент будет основан на прямоугольнике, нарисованном на карте или в сцене. Экстент слоя — Экстент будет основан на активном слое карты. Выберите доступный слой или воспользуйтесь опцией Экстент данных во всех слоях. У каждого слоя карте есть следующие опции: Все объекты - Экстент всех объектов. Выбранные объекты - используйте экстент выбранных объектов. Отображаемые объекты - Экстент отображаемых объектов. Обзор — Экстент будет основан на наборе данных. Пересечение входных данных - Экстент будет основан на пересекающемся экстенте всех входных данных. Объединение входных данных - Экстент будет комбинацией экстентов всех входных данных. Буфер обмена - Экстент может быть скопирован в буфер обмена и вставлен из него. Копировать экстент - Копирует координаты экстента и систему координат в буфер обмена. Вставить экстент - Вставляет экстент и систему координат из буфера обмена. Если буфер обмена не содержит систему координат, экстент будет использовать систему координат карты. Сбросить экстент — Экстент будет сброшен до значения по умолчанию. Если координаты заданы вручную, они должны быть числовыми значениями в системе координат активной карты. На карте могут использоваться единицы отображения, отличные от введенных координат. Используйте знак отрицательного значения для координат юга и запада.	Extent
Обрабатывать все файлы LAS, пересекающие экстент (Дополнительный)	Указывает, как применяется экстент обработки. Отмечено–If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Не отмечено–Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Вычислить статистику (Дополнительный)	Определяет, следует ли вычислять статистику для файлов `.las`, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла `.las`, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле `.las`. Отмечено–Statistics will be computed. This is the default. Не отмечено–Statistics will not be computed.	Boolean
Обновить пирамидные слои (Дополнительный)	Указывает, будут ли пирамидные слои набора данных LAS обновляться после изменения кодов классов. Отмечено–The LAS dataset pyramid will be updated. This is the default. Не отмечено–The LAS dataset pyramid will not be updated.	Boolean

Производные выходные данные

Подпись	Объяснение	Тип данных
Выходной набор данных LAS	Набор данных LAS, который будет изменен.	LAS Dataset Layer

arcpy.3d.ClassifyLasOverlap(in_las_dataset, sample_distance, {extent}, {process_entire_files}, {compute_stats}, {update_pyramid})

Имя	Объяснение	Тип данных
in_las_dataset	Обрабатываемый набор данных в листах LAS.	LAS Dataset Layer
sample_distance	Расстояние любого измерения квадратной области, которое будет использоваться для оценки данных LAS. Это значение можно выразить как число и значение линейных единиц, например, 3 метра. Если для линейный единиц измерений задано `Unknown`, единица измерения будет определяться пространственной привязкой входного файла `.las`.	Linear Unit
extent (Дополнительный)	Эстент данных, который будет обработан. `MAXOF` – Будет использоваться максимальный экстент всех входных данных. `MINOF` – Будет использоваться минимальная область, которая является общей для всех входных данных. `DISPLAY` — Экстент равен видимому отображению. Имя слоя — Будет использоваться экстент указанного слоя. `Extent` Объект — будет использоваться экстент указанного объекта. Строка координат, разделенная пробелами – Будет использоваться экстент указанной строки. Координаты выражаются в порядке x-мин, y-мин, x-макс, y-макс.	Extent
process_entire_files (Дополнительный)	Указывает, как применяется экстент обработки. `PROCESS_ENTIRE_FILES`–If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. `PROCESS_EXTENT`–Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
compute_stats (Дополнительный)	Определяет, следует ли вычислять статистику для файлов `.las`, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла `.las`, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле `.las`. `COMPUTE_STATS`–Statistics will be computed. This is the default. `NO_COMPUTE_STATS`–Statistics will not be computed.	Boolean
update_pyramid (Дополнительный)	Указывает, будут ли пирамидные слои набора данных LAS обновляться после изменения кодов классов. `UPDATE_PYRAMID`–The LAS dataset pyramid will be updated. This is the default. `NO_UPDATE_PYRAMID`–The LAS dataset pyramid will not be updated.	Boolean

Производные выходные данные

Имя	Объяснение	Тип данных
out_las_dataset	Набор данных LAS, который будет изменен.	LAS Dataset Layer

Пример кода

ClassifyLasOverlap, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = 'C:/data'

arcpy.ddd.ClassifyLasOverlap('Denver_2.lasd', '1 Meter')

ClassifyLasOverlap, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''****************************************************************************
       Name: Classify Lidar & Extract Building Footprints
Description: Extract footprint from lidar points classified as buildings,
             regularize its geometry, and calculate the building height.

****************************************************************************'''
import arcpy

lasd = arcpy.GetParameterAsText(0)
dem = arcpy.GetParameterAsText(1)
footprint = arcpy.GetParameterAsText(2)

try:
    desc = arcpy.Describe(lasd)
    if desc.spatialReference.linearUnitName in ['Foot_US', 'Foot']:
        unit = 'Feet'
    else:
        unit = 'Meters'
    ptSpacing = desc.pointSpacing * 2.25
    sampling = '{0} {1}'.format(ptSpacing, unit)
    # Classify overlap points
    arcpy.ddd.ClassifyLASOverlap(lasd, sampling)
    # Classify ground points
    arcpy.ddd.ClassifyLasGround(lasd)
    # Filter for ground points
    arcpy.management.MakeLasDatasetLayer(lasd, 'ground', class_code=[2])
    # Generate DEM
    arcpy.conversion.LasDatasetToRaster('ground', dem, 'ELEVATION',
                                        'BINNING NEAREST NATURAL_NEIGHBOR',
                                        sampling_type='CELLSIZE',
                                        sampling_value=desc.pointSpacing)
    # Classify noise points
    arcpy.ddd.ClassifyLasNoise(lasd, method='ISOLATION', edit_las='CLASSIFY',
                               withheld='WITHHELD', ground=dem,
                               low_z='-2 feet', high_z='300 feet',
                               max_neighbors=ptSpacing, step_width=ptSpacing,
                               step_height='10 feet')
    # Classify buildings
    arcpy.ddd.ClassifyLasBuilding(lasd, '7.5 feet', '80 Square Feet')
    #Classify vegetation
    arcpy.ddd.ClassifyLasByHeight(lasd, 'GROUND', [8, 20, 55],
                                  compute_stats='COMPUTE_STATS')
    # Filter LAS dataset for building points
    lasd_layer = 'building points'
    arcpy.management.MakeLasDatasetLayer(lasd, lasd_layer, class_code=[6])
    # Export raster from lidar using only building points
    temp_raster = 'in_memory/bldg_raster'
    arcpy.management.LasPointStatsAsRaster(lasd_layer, temp_raster,
                                           'PREDOMINANT_CLASS', 'CELLSIZE', 2.5)
    # Convert building raster to polygon
    temp_footprint = 'in_memory/footprint'
    arcpy.conversion.RasterToPolygon(temp_raster, temp_footprint)
    # Regularize building footprints
    arcpy.ddd.RegularizeBuildingFootprint(temp_footprint, footprint,
                                          method='RIGHT_ANGLES')

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Параметры среды

Текущая рабочая область, Экстент

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
