Схема горизонта (Инструменты 3D Analyst)
Краткая информация
Вычисляет коэффициент видимости неба и строит дополнительную таблицу и полярную диаграмму.

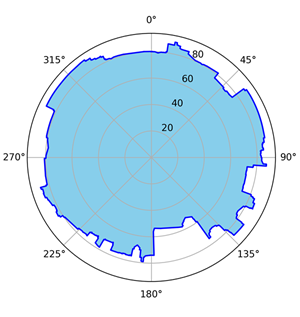

Иллюстрация
Использование
Этому инструменту необходимы линейные объекты, созданные инструментом **Линия горизонта** для создания полярной диаграммы. Полярную диаграмму можно увидеть в окне сообщений инструмента, а также ее можно сохранить в виде изображения. Выходное сообщение также указывает процент видимости неба над горизонтом.
Азимут и вертикальный угол от каждой точки наблюдения к каждой вершине линии горизонта экспортируются в автономную таблицу, определенную в параметре Выходная таблица углов. Результирующая таблица будет содержать следующие поля:
HORIZ_ANG—Арифметический горизонтальный угол, выраженный так, что 0° соответствует направлению на восток, а значения увеличиваются в направлении против часовой стрелки до 360°. Арифметический горизонтальный угол равен 90 градусам минус азимут.ZENITH_ANG—Зенитный угол, где 0° находится прямо вверх по оси z, 90° — на горизонте, а 180° — прямо вниз по оси z. Зенитный угол равен 90 минус вертикальный угол от горизонта.HOR_AN_GEO—Географический горизонтальный угол, где 0° находится на севере проекции, а значения увеличиваются по часовой стрелке до 360°.ZEN_AN_INV—Зенитный угол, где 0° находится на горизонте, 90° — прямо вверх по оси z, а -90° — прямо вниз по оси z.
Если отмечен параметр Дополнительные поля, выходная таблица также будет содержать следующие поля:
FEATURE_ID—Уникальный идентификатор объекта, определяющего линию горизонта. Строки, в которых это значение равно -1, обозначают места, где линия горизонта определяется поверхностью, тогда как значение -2 представляет собой переходные линии, которые не влияют на линию горизонта, но используются для соединения сегментов, определяющих линию горизонта.VERTEX_X—Координата X вершины.VERTEX_Y—Координата Y вершины.VERTEX_Z—Координата Z вершины.DIST_2D—Горизонтальное расстояние от наблюдателя до вершины.DIST_3D—Расстояние по уклону от наблюдателя до вершины.
Инструмент сообщает минимальный и максимальный вертикальные углы видимости неба вместе с коэффициентом видимости, который выражается в виде значения от 0 до 1. Коэффициент видимости 0.8 означает, что 80 процентов неба видимо.
Процент видимого неба будет включен в результаты. Это значение равно области над линией горизонта, разделенной на область выше Базового угла видимости, который вычисляется только в диапазоне азимута линии горизонта.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные точечные объекты наблюдателей |
Входной класс объектов, содержащий одну или несколько точек наблюдения. |
Feature Layer |
|
Входные линейные объекты |
Класс линейных объектов, представляющий линию горизонта. |
Feature Layer |
|
Базовый угол видимости (Дополнительный) |
Вертикальный угол от базовой линии, который используется для вычисления процента видимости неба. Горизонтальному направлению соответствует 0, направлению вертикально вверх – 90, вертикально вниз – -90. Значение по умолчанию равно 0. |
Double |
|
Дополнительные поля (Дополнительный) |
Показывает, будут ли дополнительные поля добавлены к таблице углов.
|
Boolean |
|
Выходная таблица углов (Дополнительный) |
Таблица создается для записи выходных горизонтальных и вертикальных углов, от точки наблюдения к каждой вершине линии горизонта. |
Table |
|
Имя выходной диаграммы (Дополнительный) |
Этот параметр не поддерживается. |
Graph |
|
Изображение выходной диаграммы (Дополнительный) |
Изображение полярной диаграммы, показывающей радиальный вид видимой линии горизонта. Изображение может быть в формате PNG, JPG, JPEG или SVG. |
File |
Производные выходные данные
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Коэффициент видимости |
Средний процент видимого небосвода для всех наблюдателей. Значение выражено в диапазоне от 0 до 1, например 0.8 представляет 80% видимости горизонта. |
Double |
Параметры среды
Текущая рабочая область, Экстент, Географические преобразования
Информация о лицензировании
- Basic: Требуется 3D Analyst
- Standard: Требуется 3D Analyst
- Advanced: Требуется 3D Analyst
