Таблица в эллипс (Инструменты Управление данными)

Краткая информация

Создает новый класс пространственных объектов, содержащий геодезические или плоскостные эллипсы из значений поля координаты X, поля координаты Y, полей большой оси и малой оси и поля азимута таблицы.

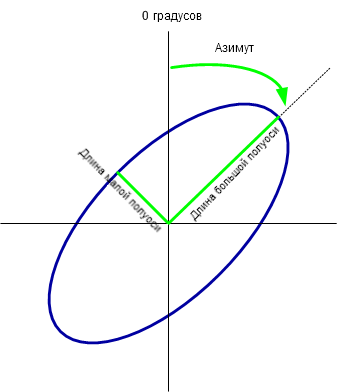

Иллюстрация

! Иллюстрация инструмента Таблица в эллипс

Использование

• Выходные эллипсы строятся из значений полей. Поля значений включают следующие элементы:

  • Координаты X и Y центральной точки

  • Длины большой и малой осей

  • Угол азимута

  Эти поля и значения будут включены в выходной объект.

• Когда выходные эллипсы геодезические, координаты X и Y, а также длины большой и малой осей измеряются на поверхности земли, а угол азимута отсчитывается от севера. Когда выходные эллипсы плоскостные, координаты X и Y, а также длины большой и малой осей измеряются на проецированной плоскости, а угол азимута отсчитывается по часовой стрелке от севера сетки (вертикально вверх на карте).

• Геодезический эллипс представляет собой кривую на поверхности земли. Тем не менее, пространственный объект геодезического эллипса не хранится как параметрическая (истинная) кривая в выходных данных; он сохраняется в виде уплотненной полилинии, представляющей собой траекторию геодезического эллипса.

• Если для параметра Поле большой оси и Поле малой оси задано одно и то же поле, или если значения в обоих полях равны, выходные объекты представляют геодезические окружности.

• Если выходные данные представляют собой класс пространственных объектов в базе геоданных, то значения в поле Shape_Length всегда указываются в единицах выходной системы координат, заданной параметром Пространственная привязка, и представляют собой плоскостные длины полилиний. Для измерения геодезической длины или расстояния используйте инструмент Измерить ArcGIS Pro, а перед измерением выберите соответствующий параметр Геодезический, Локсодромия или Ортодромия или большой эллиптический.

• По умолчанию это будет класс линейных объектов. Чтобы создать класс полигональных объектов, укажите для параметра Тип геометрии значение Полигон.

Параметры

• Dialog
• Python

Подпись	Объяснение	Тип данных
Входная таблица	Входная таблица. Она может быть представлена текстовым файлом, файлом CSV, файлом Excel, таблицей dBase или таблицей базы геоданных.	Table View
Выходной класс пространственных объектов	Выходной класс пространственных объектов, содержащий геодезические или плоскостные эллипсы.	Feature Class
Поле X	Числовое поле во входной таблице, содержащее координаты X (или значения долготы) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Пространственная привязка.	Field
Поле Y	Числовое поле во входной таблице, содержащее координаты Y (или значения широты) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Spatial Reference.	Field
Поле большой оси	Числовое поле во входной таблице, содержащее значения длины большой оси эллипсов.	Field
Поле малой оси	Числовое поле во входной таблице, содержащее значения длины малой оси эллипсов.	Field
Единицы измерения расстояния	Задает единицы измерения, которые будут использоваться для параметров Поле большой оси и Поле малой оси. Метры–Единицей измерения – метры. Километры–Единицами измерения – километры. Мили–Единицами измерения – мили. Морские мили–Единицами измерения будут морские мили. Футы–Единицами измерения – футы Геодезические футы США–Единицами измерения будут геодезические футы США.	String
Поле азимута (Дополнительный)	Числовое поле во входной таблице, содержащее значения угла азимута для поворота малой оси выходных эллипсов. Значения измеряются в направлении по часовой стрелке от направления на север.	Field
Единицы азимута (Дополнительный)	Задает единицы измерения, которые будут использоваться для параметра Поле азимута. Десятичные градусы–Единицами измерения будут десятичные градусы. Используется по умолчанию. Мили–Единицами измерения будут мили. Радианы–Единицами измерения будут радианы. Грады–Единицами измерения будут грады.	String
ID (Дополнительный)	Поле входной таблицы. Это поле и его значения включаются в выходные данные и могут использоваться для соединения выходных объектов с записями во входной таблице.	Field
Пространственная привязка (Дополнительный)	Пространственная привязка выходного набора классов объектов. По умолчанию используется значение GCS_WGS_1984 или входная система координат, если она не имеет значение Неизвестно.	Spatial Reference
Сохранить атрибуты (Дополнительный)	Указывает, будут ли остальные входные поля добавлены в выходной класс пространственных объектов. Отмечено–Остальные входные поля будут добавлены в выходной класс пространственных объектов. Новое поле ORIG_FID будет также добавлено к выходному классу объектов, оно будет содержать ID входных объектов. Не отмечено–Остальные входные поля не будут добавлены в выходной класс пространственных объектов. Используется по умолчанию.	Boolean
Тип геометрии (Дополнительный)	Задает тип геометрии для выходного класса объектов. Линия–Будет создан выходной класс полилинейных объектов. Используется по умолчанию. Полигон–Будет создан выходной класс полигональных объектов.	String
Метод (Дополнительный)	Определяет, будет ли эллипс сгенерирован на основе геодезических или плоскостных измерений. Геодезический–Будет создан геодезический эллипс. Этот эллипс будет точно отображать форму земной поверхности. Используется по умолчанию. Плоскостной–Плоскостной эллипс будет построен на проецируемой плоскости. Он, как правило, не отображает так точно форму земной поверхности, как геодезический эллипс. Эта опция не доступна для географических систем координат.	String

Параметры среды

Текущая рабочая область, Временная рабочая область

Информация о лицензировании

• Basic: Да
• Standard: Да
• Advanced: Да
