开始使用军事叠加

军事叠加专为支持军事规划、作战以及指挥与控制系统而设计，用于创建和管理符号化要素。 这些符号基于支持联合军事力量互操作性的符号系统标准构建，确保信息能跨越军种、组织和梯队边界进行有效分发和传播。 所创建的符号基于 MIL-STD-2525 和 APP-6系列 标准。

创建的符号代表单位、装备、设施、活动和气象事件。 使用军事叠加生成两类符号：单位符号和战术图形符号。 单位符号是图标式符号，用以表示单位、装备和设施，包括框架、带图标的彩色填充以及框架周围的修饰符和放大器。 战术图形符号则表现行动、任务和图形控制措施，如进攻路线、着陆区和检查点。 这两类符号均通过字母数字或数字符号识别代码 (SIDC) 构建。 不同的基础符号和图形修饰符组合所对应的 SIDC 取决于其所依据的军事符号系统标准。

注意：

使用由 ArcGIS AllSource 1.3 军事叠加所创建的要素图层时，可能会出现向后兼容性问题。 要修复处理 ArcGIS AllSource 1.3 版中创建的符号时可能出现的向后兼容性问题，请导航到并删除文件 <System Drive>\Users\<username>\AppData\Local\ESRI\ArcGISAllSource\MilitaryOverlaySettings.mssf

目前支持的军事符号系统标准如下：

  • MIL-STD-2525B w/CHANGE 2

  • MIL-STD-2525C

  • MIL-STD-2525D（这是默认标准）

  • MIL-STD-2525D（带 CHANGE 1）

  • MIL-STD-2525E

  • APP-6(B)

  • APP-6(D)

  • APP-6(E)

以下部分和链接的主题详细介绍了如何利用军事叠加创建军事符号，将它们作为要素放置在地图上，对现有符号进行修改，创建收藏夹，以及导出符号供其他工程或同事使用。

创建军事符号

根据具体目标，使用军事叠加创建要素的步骤通常如下：

  1. 打开军事叠加。

  2. 设置符号系统标准。

  3. 搜索基础符号。

  4. 通过添加文本修饰符和图形修饰符来自定义符号。

  5. 将符号作为要素添加至地图。

  6. 保存编辑内容。

以下部分和相关主题链接进一下详细介绍了每个步骤。

打开军事叠加

符号的创建、修改和管理均在军事叠加中进行。

要打开军事叠加，请完成以下步骤：

  1. 在地图选项卡上的要素组中，单击编辑 。

  2. 在编辑选项卡上，单击要素组中的军事叠加

    军事叠加窗格随即打开，并且创建/编辑选项卡处于活动状态。

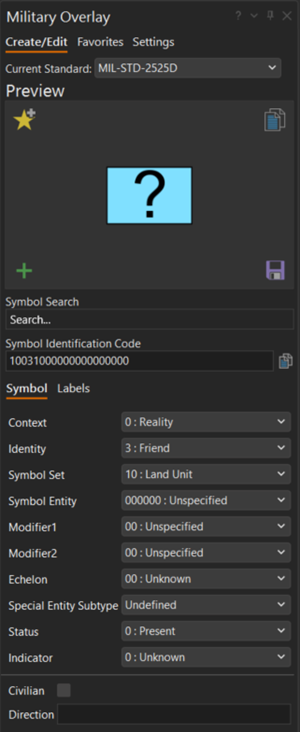

    已选中“创建/编辑”选项卡的“军事叠加”窗格

设置符号系统标准

在地图上创建符号前，首先需设置要使用的军事符号系统标准。 这将确定 SIDC 的参考集。

要设置符号系统标准，请完成以下步骤：

  1. 打开军事叠加。

  2. 单击创建/编辑选项卡。

  3. 在当前标准下拉菜单中，选择军事符号系统标准。

    • MIL-STD-2525B Change 2

    • MIL-STD-2525C

    • MIL-STD-2525D（默认设置）

    • MIL-STD-2525D Change 1

    • MIL-STD-2525E

    • APP-6(B)

    • APP-6(D)

    • APP-6(E)

设置标准后，在军事叠加中创建的所有符号和 SIDC 都将遵循此标准。

注:

如果在工程中更改了当前标准选项，系统将在目标地理数据库中创建一个新要素类。 这样是为了区分使用不同标准创建的符号，因为 SIDC 将不匹配。

设置目标地理数据库

默认情况下，使用军事叠加创建的要素将置于工程默认地理数据库中。

要设置目标地理数据库，请完成以下步骤：

  1. 打开军事叠加。

  2. 单击设置选项卡。

  3. 单击浏览 。

随即出现选择地理数据库。

  1. 浏览至目标地理数据库并将其选中。

  2. 单击确定。

  3. 单击应用。
