合成孔径雷达栅格类型
提供了许多可用的合成孔径雷达 (SAR) 传感器类型，每种都有不同的产品类型和极化。 通过主动感知，SAR 卫星日夜运行。
目前仅支持使用反向投影方法生成图像的 SAR 数据。
Capella
Capella 是高分辨率 SAR 商业微卫星星座。 X 波段传感器的运行中心频率为 9.65 GHz（波长约为 3.1 厘米）。 这些卫星以 3 种模式采集数据：条带模式 (SM)、滑动聚束模式 (SS) 和聚束模式 (SP)，覆盖范围可达 20 千米，分辨率可达 0.5 米。 所有 3 种模式均包含单极化（HH 或 VV）产品。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
产品类型
支持 Capella 地理编码椭球校正 (GEC)、地理编码地形校正 (GEO) 和传感器独立复杂数据 (SICD) 产品。
GEC - 这些产品是经过多视、使用地球椭球体模型投影到地面范围，并且使用距离多普勒方法和平均场景中心高度进行正射校正的图像。 GEC 图像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 GEC 产品包含近似正方形的分辨率像素和正方形像素间距。
GEO - 这些产品是经过多视、使用数字高程模型 (DEM) 投影到地面范围，并且使用距离多普勒方法和 DEM 进行正射校正的图像。 GEO 图像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 GEO 产品包含近似正方形的分辨率像素和正方形像素间距。
SICD - 这些产品为斜距单视复数 (SLC) 图像。 SLC 影像存储为复数值数组。 每个像素中的单个复数值表示反射的反向散射信号的振幅和相位。
处理模板
可用的处理模板如下所示：
条带模式 - 将仅处理条带模式数据。
滑动聚束 - 将仅处理滑动聚束模式数据。
聚束 - 将仅处理聚束模式数据。
注:
Capella Spotlight 模式的 SLC 和 SICD 产品已切换为极坐标格式算法 (PFA) 处理器，该处理器目前不受支持。 此过渡大约发生在 2024 年 4 月。 使用反向投影方法处理的 SAR 数据仍受支持。
可以使用以下极化：
HH - 雷达信号水平传输水平接收。
VV - 雷达信号垂直传输垂直接收。
栅格产品支持
栅格产品位于 Capella 产品目录中，其中 .json 文件代表栅格产品容器。
展开 .json 文件按可用模式显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 由于 Capella 数据具有单极化，因此栅格产品将作为单波段栅格加载。
有关 Capella 的详细信息，请访问 Capella Space 网站。
ICEYE
ICEYE 是高分辨率 SAR 商业微卫星星座。 X 波段传感器的运行中心频率为 9.65 GHz（波长约为 3.1 厘米）。 这些卫星以 3 种模式收集数据：条带模式 (SM)、聚束 (SL) 和扫描 (SC)，覆盖范围可达 100 公里，分辨率可达 1 米。 全部三种模式均包含一个单极化 (VV) 产品。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
VV |
X |
3.1 |
产品类型
支持 ICEYE 地面范围检测 (GRD) 和传感器独立复杂数据 (SICD) 产品。
GRD - 这些产品是使用地球椭圆体模型进行多视并投影到地面范围的影像。 GRD 影像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 GRD 产品包含近似正方形的分辨率像素和正方形像素间距。
SICD - 这些产品为斜距单视复数 (SLC) 图像。 SLC 影像存储为复数值数组。 每个像素中的单个复数值表示反射的反向散射信号的振幅和相位。
处理模板
可用的处理模板如下所示：
扫描模式 - 将仅处理扫描模式数据。
条带模式 - 将仅处理条带模式数据。
聚束延伸区域 - 将仅处理聚束延伸区域模式数据。
聚束（高）- 将仅处理聚束（高）模式数据。
可用于 ICEYE 产品的 VV 极化。 使用此极化，雷达信号将垂直传输垂直接收。
栅格产品支持
栅格产品位于 ICEYE 产品目录中，其中 .xml 文件代表栅格产品容器。
展开 .xml 文件按可用模式显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 由于 ICEYE 数据具有单极化，因此栅格产品将作为单波段栅格加载。
要了解有关 ICEYE 的详细信息，请访问 ICEYE 网站。
NISAR
NISAR 是 NASA 和 ISRO 联合开展的合成孔径雷达 (SAR) 任务，该任务使用双频雷达系统。 L 波段传感器的运行频率为 1.219 GHz 至 1.296 GHz，并能够采集频率 A 组和频率 B 组的数据。 S 波段传感器的运行中心频率为 3.2 GHz（波长约为 9.4 厘米）。 该卫星以 SweepSAR 模式收集数据，覆盖范围超过 240 公里，分辨率可达 3 米。 SweepSAR 模式可提供单极化（HH 或 VV）、双极化（HH+HV 或 VV+VH）、紧凑型极化 (RH+RV) 和四极化 (HH+HV+VH+VV) 产品。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
L 和 S |
24 和 9.4 |
|
HV |
L 和 S |
24 和 9.4 |
|
VH |
L 和 S |
24 和 9.4 |
|
VV |
L 和 S |
24 和 9.4 |
|
RH |
L 和 S |
24 和 9.4 |
|
RV |
L 和 S |
24 和 9.4 |
可以使用以下极化配置：
HH - 雷达信号水平传输，水平接收。
HV - 雷达信号水平传输，垂直接收。
VH - 雷达信号垂直传输，水平接收。
VV - 雷达信号垂直传输，垂直接收。
RH - 雷达信号以右旋圆方式发射，水平接收。
RV - 雷达信号以右旋圆方式发射，垂直接收。
HH HV - 双 HH+HV 极化。
VV VH - 双 VV+VH 极化。
RH RV - 双紧凑型极化。
HH VV HV VH - 四极化。
产品类型
支持地理编码极化协方差 (GCOV) 产品。
- GCOV - 这些产品是经过辐射地形校正并使用面积投影算法投影到地面范围的影像。 该地面范围投影为预定义的通用横轴墨卡托投影 (UTM) 网格或极方位立体投影系统网格。 GCOV 产品包含多个影像，分别表示实数和复数协方差矩阵项。 协方差矩阵的对角线项为实数，表示每种极化的雷达后向散射强度。 协方差矩阵的交叉协方差项为复数，表明不同极化之间的交叉协方差。 根据 GCOV 处理模式的不同，交叉协方差项可能并非始终可用。
下表展示了 NISAR GCOV 产品中可用的极化矩阵。
| 接收极化 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| HH | HV | VH | VV | RH | RV | ||||
| 发射 极化 |
|||||||||
| HH | HHHH | HHHV | HHVH | HHVV | |||||
| HV | HVHV | HVVH | HVVV | ||||||
| VH | VHVH | VHVV | |||||||
| VV | VVVV | ||||||||
| RH | RHRH | RHRV | |||||||
| RV | RVRV | ||||||||
对角线项（HHHH、HVHV、VVVV、VHVH、RHRH 和 RVRV）表示雷达后向散射强度。 交叉协方差项（HHHV、HHVH、HHVV、HVVH、HVVV、VHVV 和 RHRV）描述了不同极化之间的强度和相位。
处理模板
GCOV 产品可用的处理模板如下所示。 交叉协方差模板仅包含在四极化 GCOV 产品中。
频率 A 雷达后向散射 - 仅添加频率 A 协方差矩阵的对角线项。
频率 A 交叉协方差 - 仅添加频率 A 协方差矩阵的交叉协方差项。
频率 B 雷达后向散射 - 仅添加频率 B 协方差矩阵的对角线项。
频率 B 交叉协方差 - 仅添加频率 B 协方差矩阵的交叉协方差项。
栅格产品支持
栅格产品位于 NISAR 产品目录中，其中 .h5 文件代表栅格产品容器。
展开 .h5 文件可按数据频率类型显示栅格产品，这些产品可以加载到 ArcGIS Pro 中。 可用极化表示为栅格产品中的波段。
了解有关 NISAR 的详细信息，请访问 NISAR 网站。
PAZ
PAZ 是由 Hisdesat 运营的一颗 SAR 商业卫星。 它是一颗位于太阳同步轨道的 X 波段 SAR 卫星，中心频率为 9.65 GHz（波长约 3.1 厘米）。 该卫星以 6 种模式收集数据，覆盖范围可达 270 公里，分辨率可达 25 厘米。 PAZ 的各种模式提供了单极化（HH 或 VV）和双极化（HH+HV、VV+VH 或 HH+VV）选项。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
X |
3.1 |
|
VV |
X |
3.1 |
|
HV |
X |
3.1 |
|
VH |
X |
3.1 |
产品类型
支持多视地面范围检测 (MGD) 产品。
- MGD - 这些产品是经过多视处理并使用 WGS84 椭球模型和平均恒定地形高度参数投影至地面距离的图像。 MGD 影像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 MGD 产品包含近似正方形的分辨率像素和正方形像素间距。
处理模板
可用的处理模板如下所示：
条带模式 (SM) - 将仅处理条带模式数据。
聚束模式 (SL) - 将仅处理聚束模式数据。
高分辨率聚束模式 (HS) - 将仅处理高分辨率聚束模式数据。
凝视聚束模式 (ST) - 将仅处理凝视聚束模式数据。
ScanSAR 模式 (SC) - 将仅处理 ScanSAR 模式数据。
以下是适用于 PAZ 产品的极化：
HH - 雷达信号水平传输水平接收。
VV - 雷达信号垂直传输垂直接收。
HV - 雷达信号水平传输垂直接收。
VH - 雷达信号垂直传输水平接收。
HH HV - 双 HH+HV 极化。
VV VH - 双 VV+VH 极化。
注:
PAZ 双极化仅在条带模式 (SM)、聚束模式 (SL) 和高分辨率聚束模式 (HS) 下可用。
栅格产品支持

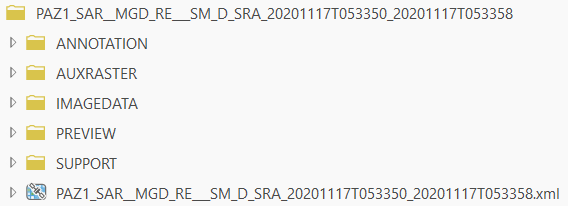

栅格产品位于 PAZ 数据集目录中，其中 .xml 文件代表栅格产品容器。

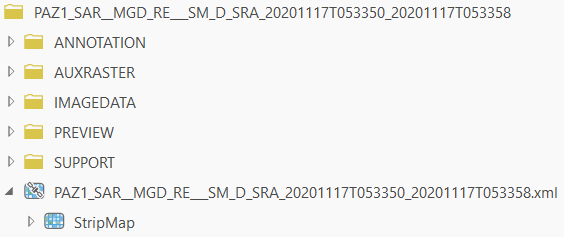

展开 .xml 文件按模式显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 可用极化表示为栅格产品中的波段。
有关 PAZ 的详细信息，请访问 Hisdesat 网站。
RADARSAT-2
RADARSAT-2 是 MDA 和加拿大航天局 (CSA) 的联合 SAR 任务。 它是一颗位于太阳同步轨道的 C 波段 SAR 卫星，中心频率为 5.404 GHz（波长约 5.547 厘米）。 该卫星以 20 种模式收集数据，覆盖范围可达 530 公里，分辨率可达 1 米。 RADARSAT-2 的各种模式提供了单极化（HH 或 VV）、双极化（HH+HV 或 VV+VH）和四极化 (HH+VV+HV+VH) 选项。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
产品类型
支持 RADARSAT-2 SAR Georeferenced Extra (SGX)、SAR Georeferenced Fine (SGF)、窄幅 ScanSAR (SCN)、宽幅 ScanSAR (SCW)、ScanSAR Fine (SCF)、ScanSAR Sample (SCS) 和单视复数 (SLC) 产品。
SGX、SGF、SCN、SCW、SCF 和 SCS - 这些产品是使用地球椭圆体模型进行多视并投影到地面范围的影像。 地面范围图像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 地面范围产品包含近似正方形的分辨率像素和正方形像素间距。
SLC - 这些产品为斜距图像。 SLC 影像存储为复数值数组。 每个像素中的单个复数值表示反射的反向散射信号的振幅和相位。
处理模板
可用的处理模板如下所示：
极精细 - 将仅处理极精细模式数据。
精细 - 将仅处理精细模式数据。
精细四极化 - 仅处理精细四极化模式数据。
高发生率 - 仅处理高发生率模式数据。
低发生率 - 仅处理低发生率模式数据。
多视精细 - 将仅处理多视精细模式数据。
ScanSAR 窄 - 将仅处理 ScanSAR 窄模式数据。
ScanSAR 宽 - 将仅处理 ScanSAR 宽模式数据。
SpotlightA - 将仅处理 SpotlightA 模式数据。
标准 - 将仅处理标准模式数据。
标准四极化 - 仅处理标准四极化模式数据。
超精细 - 将仅处理超精细模式数据。
宽 - 将仅处理宽模式数据。
以下是适用于 RADARSAT-2 产品的极化：
HH - 雷达信号水平传输水平接收。
VV - 雷达信号垂直传输垂直接收。
HV - 雷达信号水平传输垂直接收。
VH - 雷达信号垂直传输水平接收。
HH HV - 双 HH+HV 极化。
VV VH - 双 VV+VH 极化。
HH VV HV VH - 四极化。
栅格产品支持
栅格产品位于 RADARSAT-2 产品目录中，其中 product.xml 文件代表栅格产品容器。
展开 .xml 文件按可用模式和类型显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 可用极化表示为栅格产品中的波段。
要了解有关 RADARSAT-2 的详细信息，请访问 MDA 网站。
RADARSAT 星座任务 (RCM)
RADARSAT 星座任务 (RCM) 是最新一代 CSA C 波段 SAR 卫星星座。 它由三颗相同的卫星组成，它们在近地轨道上等距分布，中心频率为 5.404 GHz（波长约为 5.547 厘米）。 该卫星以 12 种模式收集数据，覆盖范围可达 500 公里，分辨率可达 3 米。 RCM 的各种模式提供了单极化（HH 或 VV）、双极化（HH+HV、VV+VH 或 HH+VV）、四极化 (HH+VV+HV+VH) 和紧凑型极化 (CH+CV) 选项。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
|
CH |
C |
5.5 |
|
CV |
C |
5.5 |
产品类型
支持 RCM 地面范围检测 (GRD) 产品（GeoTIFF 或 NITF 格式）和单视复数 (SLC) 产品。
处理模板
可用的处理模板如下所示：
低分辨率 100m - 将仅处理低分辨率 100m 模式数据。
中等分辨率 50m - 将仅处理中等分辨率 50m（包括高入射率和高 PRF）模式数据。
中等分辨率 30m - 将仅处理中等分辨率 30m 模式数据。
中等分辨率 16m - 将仅处理中等分辨率 16m 模式数据。
高分辨率 5m - 将仅处理高分辨率 5m 模式数据。
极高分辨率 3m - 将仅处理极高分辨率 3m 模式数据。
低噪音 - 将仅处理低噪音模式数据。
船舶检测 - 将仅处理船舶检测模式数据。
聚束 - 将仅处理聚束模式数据。
四极化 - 仅处理四极化模式数据。
请注意，当前不支持 SLC 产品的 ScanSAR 模式。 支持以下非 ScanSAR 模式：
聚束
极高分辨率 3m
高分辨率 5m
中等分辨率 16m
四极化
以下是适用于 RCM 产品的极化：
HH - 雷达信号水平传输水平接收。
VV - 雷达信号垂直传输垂直接收。
HV - 雷达信号水平传输垂直接收。
VH - 雷达信号垂直传输水平接收。
CH - 雷达信号循环传输水平接收。
CV - 雷达信号循环传输垂直接收。
HH HV - 双 HH+HV 极化。
VV VH - 双 VV+VH 极化。
HH VV - 双 HH+VV 极化。
CH CV - 双紧凑型极化。
HH VV HV VH - 四极化。
RCM 的每种模式都以不同入射角范围定义的多个波束获取数据。 各波束均有唯一命名，称为基于成像配置的波束助记符。 对于给定的处理模板和极化类型，可以使用 RCM 栅格类型属性页面上的助记符选择感兴趣的波束。
栅格产品支持
栅格产品位于 RCM 数据集目录中，其中 manifest.safe 文件代表栅格产品容器。
展开 manifest.safe 文件按模式显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 可用极化表示为栅格产品中的波段。
要了解有关 RCM 星座的详细信息，请访问加拿大航天局网站。
Sentinel-1
Sentinel-1 是欧洲航天局 (ESA) 的 C 波段 SAR 卫星星座，由四个极轨卫星 Sentinel-1A、Sentinel-1B、Sentinel-1C 和 Sentinel-1D 组成。 它们均在 5.405 GHz（波长约 5.547 厘米）的中心频率下工作。 卫星以带状图 (SM)、干涉宽幅 (IW)、超宽幅 (EW) 和波 (WV) 四种模式采集数据，覆盖范围高达 400 千米，分辨率高达 5 米。 SM、IW 和 EW 模式提供单（HH 或 VV）和双（HH+HV 或 VV+VH）极化选项，而 WV 模式仅提供单（HH 或 VV）极化选项。
|
极化 |
波段 |
波长 (cm) |
|---|---|---|
|
HH |
C |
5.5 |
|
VV |
C |
5.5 |
|
HV |
C |
5.5 |
|
VH |
C |
5.5 |
产品类型
支持 Sentinel-1 地面范围检测 (GRD) 和单视复数 (SLC) 产品。
GRD - 这些产品是使用地球椭圆体模型进行多视并投影到地面范围的影像。 GRD 影像存储为实值数组。 每个像素中的值表示反射的反向散射信号的振幅。 GRD 产品包含近似正方形的分辨率单元和正方形像素间距。
SLC - 这些产品为斜距图像。 SLC 影像存储为复数值数组。 每个像素中的单个复数值表示反射的反向散射信号的振幅和相位。
处理模板
目前，Sentinel-1 栅格类型仅支持以下 IW、SM 和 EW 模式的级别 1 产品。
全部条带 - 将添加所有数据模式。 此为默认模板，用于基本可视化。
EW - 将仅处理 EW 数据。
EW1-EW5 - 仅会分别处理子条带 1 到 5 的 EW 数据。
IW - 将仅处理 IW 数据。
IW1 - 将仅处理 IW 子条带 1 数据。
IW2 - 将仅处理 IW 子条带 2 数据。
IW3 - 将仅处理 IW 子条带 3 数据。
S1-S6 - 仅分别处理 SM 模式条带 1 到 6 数据。
以下是适用于 Sentinel-1 产品的极化：
HH - 雷达信号水平传输水平接收。
VV - 雷达信号垂直传输垂直接收。
HV - 雷达信号水平传输垂直接收。
VH - 雷达信号垂直传输水平接收。
HH HV - 双 HH+HV 极化。
VV VH - 双 VV+VH 极化。
栅格产品支持

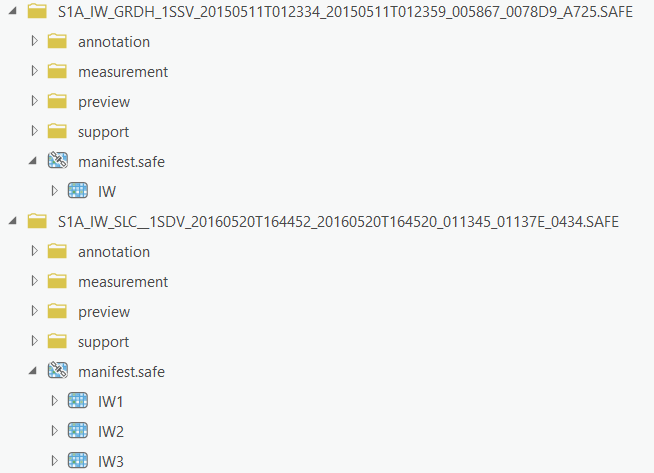

栅格产品位于 .SAFE 目录中，其中 manifest.safe 文件代表栅格产品容器。 展开 manifest.safe 文件按模式显示栅格产品。 栅格容器和栅格产品均可加载到 ArcGIS Pro。 可用极化表示为栅格产品中的波段。
要了解有关 Sentinel-1 的详细信息，请访问欧洲航天局网站。
