坡向-坡度函数

概览

“坡向-坡度”函数用于创建可同时显示表面坡向和坡度的栅格图层。

坡向用于标识从每个像素到其相邻像素方向上值的变化率最大的下坡方向。 坡向可以被视为坡度方向。 输出栅格的值将是坡向的罗盘方向，通过色调（颜色）表示。

坡度表示各数字高程模型 (DEM) 像素的高程变化率，以度为单位。 坡度表示表面的陡度，并符号化为使用颜色饱和度（亮度）显示的三个类。

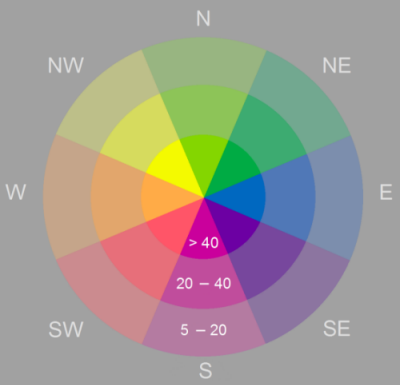

显示坡向。

坡向通过颜色表示，坡度通过亮度表示。 坡度值以度为单位，其中灰色区域显示小于 5 度的坡度。

备注

输出坡向-坡度栅格中的像素值可反映坡向和坡度的组合情况。 值低于 20 的像素会被视为平坦像素，并以灰色显示。 值大于或等于 21 的坡向-坡度值将以不同的饱和度显示，如下所示：

  • 21 到 30 - 低坡度饱和度

  • 31 到 40 - 中等坡度饱和度

  • 41 及以上 - 高坡度饱和度

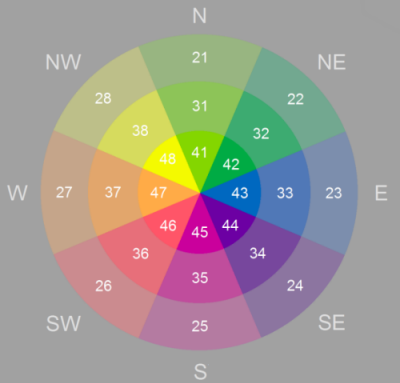

坡向和坡度颜色轮

参数

参数

描述

栅格

输入 DEM。

Z 因子

用于转换高程值的比例因子，它有如下两种用途：

  • 将高程单位（例如米或英尺）转换为数据集的水平坐标单位（可能是英尺、米或度）。

  • 为实现视觉效果添加垂直夸大。
