使用参考格网

此用于编辑的参考 格网 叠加 包含可配置的水平和垂直格网线，可帮助用户在修改或创建要素时对齐要素并可视化距离。 此参考格网位于活动地图或场景底部的状态栏上。

格网由横跨活动地图或 3D 局部场景范围的交叉水平线和垂直线组成。 如果活动视图是 3D 局部场景，则还可以选择在场景的左侧或右侧显示垂直平面格网。

使用格网时，注意以下事项：

• 如果打开捕捉，则指针将捕捉到格网线边和交点。

• 要快速访问格网间距、原点和旋转设置，请将鼠标悬停在状态栏上的 格网 上方。

• 要 配置高级设置 ，请单击 格网设置 。

在 2D 地图中使用格网

要在 2D 地图中使用格网，请完成以下步骤：

1. 配置您的 捕捉首选项 。

   在以下步骤中，可以将格网原点和旋转角度捕捉到现有要素几何。

2. 单击状态栏上的 格网 并启用网格。



   或者，将光标悬停在其上方，直到显示 格网 弹出窗口，然后单击 格网 开关按钮 。

3. 将鼠标悬停在状态栏上的 格网 上方。

   随即出现 格网 弹出菜单。

4. 单击 间距 框，提供 XY 格网距离，然后选择单位格式。



5. 单击 旋转 框，提供旋转值，然后按 Enter 键。

   要在屏幕上旋转格网，请单击 设置旋转 工具 。 移动指针，然后单击地图或捕捉到要素。 要取消该工具，请按 Esc 键或单击工具栏上的 取消 。

   格网围绕格网原点旋转。 如果尚未为当前编辑会话设置格网原点，则原点将设置为当前地图范围的中心。

6. 单击 设置原点 工具 ，移动指针，然后单击地图或捕捉到要素。

   提示：

   要在连续工作流中移动和旋转格网，请单击 设置原点和旋转 工具 。 第一次点击设置原点。 第二次单击设置旋转角度并完成更改。

   如果工具栏上的工具没有完成更改，则可以选择其他工具。



7. 将指针移回地图视图并继续创建或修改要素。

在 3D 场景中使用格网

完成以下步骤以在 3D 场景中使用格网：

1. 配置您的 捕捉首选项 。

   在以下步骤中，可以将格网原点和旋转角度捕捉到现有要素几何。

2. 单击状态栏上的 格网 并启用网格。



   或者，将光标悬停在其上方，直到显示格网弹出窗口，然后单击 格网 开关按钮 。

3. 将鼠标悬停在状态栏上的 格网 上方。

   随即出现 格网 弹出菜单。

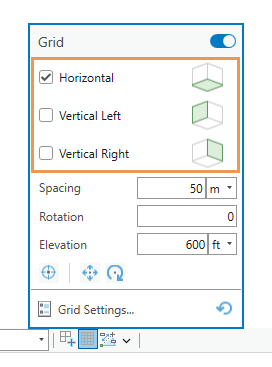

4. 选中 水平 复选框和可选的 垂直左 或 垂直右 复选框以启用垂直格网。



5. 单击 间距 框，提供格网距离，然后选择单位格式。

6. 单击 旋转 框，提供旋转值，然后按 Enter 键。

   要在屏幕上旋转格网，请单击 设置旋转 工具 。 移动指针，然后单击地图或捕捉到要素。 要取消该工具，请按 Esc 键或单击工具栏上的 取消 。

   格网围绕格网原点旋转。 如果尚未为当前编辑会话设置格网原点，则原点将设置为当前地图范围的中心。

7. 单击 高程 文本框，然后键入格网高程并选择单位。

8. 单击 设置原点 工具 ，移动指针以移动格网和地图，或捕捉到要素。

   注意：

   这也会改变高程。

9. 将指针移回场景视图并继续创建或修改要素。
