修改尺寸注记样式属性
在 Standard 或 Advanced 许可等级下可用。
在 属性 窗格
中，可以更改分配给尺寸注记要素的尺寸注记样式，或者通过单击属性预设或者在相应的属性字段中键入值来修改其某些显示属性。 此窗格位于功能区 编辑 选项卡的 选择 组中。

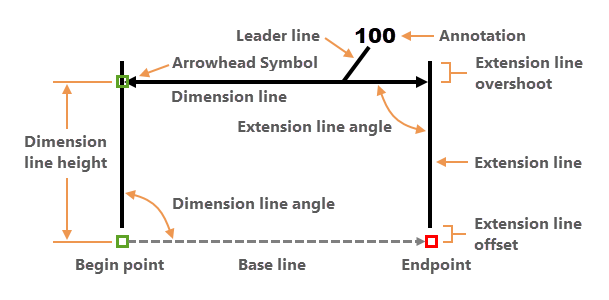

尺寸注记 是带有附加几何的注记要素。 尺寸注记的元素如下图所示：
当更改或自定义尺寸注记样式时，请注意以下事项：
尺寸注记 选项卡包含用于修改所选尺寸注记要素样式的控件，以及用于从与要素类一起存储的 尺寸注记样式 集合中进行选择的下拉箭头。
属性 选项卡提供了单击控件的替代方法，并允许您在相应字段中键入属性值。
要添加尺寸注记样式或者修改这些选项卡上不可用的样式属性，请右键单击 目录 窗格中的要素类，然后单击 尺寸注记要素类属性
。
更改或修改尺寸注记样式
要更改或修改尺寸注记样式，请完成以下步骤：
添加数据并 配置编辑设置 。
确认正在编辑的要素图层 可编辑 ，分配给活动地图的坐标系适用于正在执行的编辑类型，并且对捕捉进行配置以帮助您高效、精确地工作。
注:
要从 ArcMap 迁移尺寸注记要素，请创建备份并 升级要素类 。 同样，您可能需要升级在较早版本的 ArcGIS Pro 中创建的尺寸注记。 有关详细信息，请参阅 管理尺寸注记要素类属性 。
在功能区 编辑 选项卡的 选择 组中，单击 属性
。随即出现 属性 窗格。
单击工具窗格中的 更改选择 工具
，然后选择尺寸注记要素。如果选择了多个要素，则重新选择该要素。 或者，单击窗格选择视图中的要素使其在地图中闪烁，右键单击并单击 仅选择此项
。将在地图中高亮显示该尺寸注记要素。

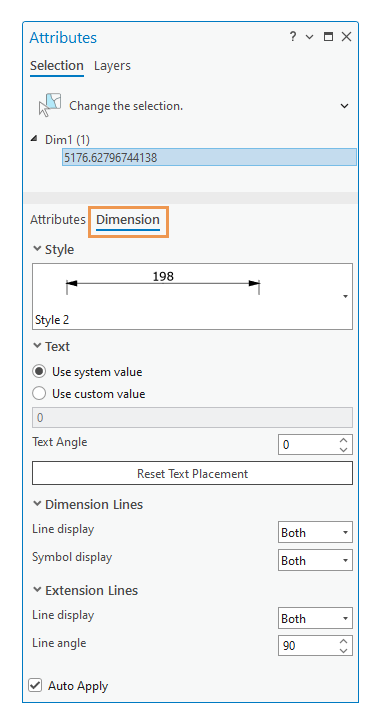

单击 尺寸注记 选项卡。
要更改尺寸注记样式，请展开 样式 部分，单击下拉箭头并选择尺寸注记样式。
要自定义所选尺寸注记样式，请展开一个或多个部分并进行下表中所述的更改：
文本 > 使用系统值
使用当前系统值显示文本。
文本 > 使用自定义值
可以使用在文本框中键入的文本覆盖系统文本值。
文本 > 文本角度
将文本旋转到在文本框中键入的角度。
注:
如果尺寸注记样式将文本定义为与尺寸注记线平行，则将忽略此设置。
重置文本放置
将文本重置为其默认位置。
尺寸注记线 > 线显示
选择同时显示两条尺寸注记线、仅显示开始线或结束线，或者均不显示。
尺寸注记线 > 符号显示
选择在尺寸注记线的两端显示符号、仅在开始线或结束线处显示符号，或者在两端均不显示符号。
延长线 > 线显示
选择同时显示两条延长线、仅显示开始线或结束线，或者均不显示。
延伸线 > 线角度
根据在框中键入的值，相对于尺寸注记线旋转延长线角度。
如果未选中 自动应用 ，请单击 应用 按钮。
键入尺寸注记属性字段值
要键入尺寸注记属性字段值，而非使用控件，请完成以下步骤：
添加数据并 配置编辑设置 。
确认正在编辑的要素图层 可编辑 ，分配给活动地图的坐标系适用于正在执行的编辑类型，并且对捕捉进行配置以帮助您高效、精确地工作。
注:
要从 ArcMap 迁移尺寸注记要素，请创建备份并 升级要素类 。 同样，您可能需要升级较早版本 ArcGIS Pro 中的尺寸注记。 有关详细信息，请参阅 管理尺寸注记要素类属性 。
在功能区 编辑 选项卡的 选择 组中，单击 属性
。随即出现 属性 窗格。
单击工具窗格中的 更改选择 工具
，然后选择注记要素。如果选择了多个要素，则重新选择该要素。 或者，单击窗格选择视图中的要素使其在地图中闪烁，右键单击并单击 仅选择此项
。将在地图中高亮显示该尺寸注记要素。
单击 属性 选项卡。
单击要更改的显示属性的字段，然后键入下表中描述的属性值：
字段
属性
STYLEID
尺寸注记样式的 ID。
USECUSTOMLENGTH
值 0 表示将要素长度用作尺寸注记文本；值 1 表示将自定义值用作尺寸注记文本。
CUSTOMLENGTH
USECUSTOMLENGTH 为 -1 时用作尺寸注记文本的值。
DIMDISPLAY
空值表示显示两条尺寸注记线；1 表示只显示起始尺寸注记线；2 表示只显示终止尺寸注记线；3 表示不显示任何尺寸注记线。
EXTDISPLAY
空值表示显示两条延伸线；1 表示只显示起始延伸线；2 表示只显示终止延伸线；3 表示不显示任何延伸线。
MARKERDISPLAY
空值表示显示两个尺寸注记线终止箭头标记；1 表示只显示起始尺寸注记线终止箭头标记；2 表示只显示终止尺寸注记线终止箭头标记；3 表示不显示任何尺寸注记线终止箭头标记。
TEXTANGLE
以弧度为单位指定的文本旋转角度。 只有在定义了将文本设置为不平行于尺寸注记线的尺寸注记样式时，才可以单独旋转文本。
尺寸注记样式属性
如果未选中 自动应用 ，请单击 应用 按钮。
