通过路径和测量添加多个线事件

需具备位置参考许可方可使用。

路径特征可以表示为具有沿路径的起始和终止测量值信息的线事件。 使用 添加多个线事件 工具 同时添加多个线事件。

以下工作流中的示例演示了如何添加多个线事件：

以下示意图显示了路径及其属性：

下表提供了有关属于 LineA 的路径（R1、R2 和 R3）属性的详细信息。将在 R1 和 R3 之间添加事件。

路径 ID	起始日期	结束日期
R1	1/1/2000	<空>
R2	1/1/2000	<空>
R3	1/1/2000	<空>

使用路径和测量添加多个线事件

要使用路径和测量添加多个线事件，请完成以下步骤：

1. 在 ArcGIS Pro 中打开地图并放大到要添加线事件的位置。

2. 单击 位置参考 选项卡，然后在 事件 组中，单击 添加 > 多个线事件 。

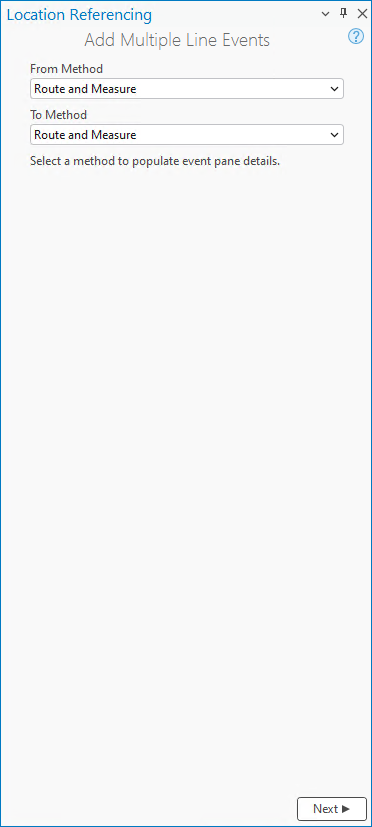

   添加多个线事件 窗格随即显示，其中 路径和测量 默认值作为 测量始于 和 测量止于 的值。



   使用 路径和测量 方法，测量位置基于所选路径的测量值。

3. 单击 下一步 。

   开始：路径和测量 、 结束：路径和测量 和 日期 部分将显示在 添加多个线事件 窗格中。



4. 单击 网络 下拉箭头并选择要添加线事件的路径的 LRS 网络。

   该网络用作源线性参考方法 (LRM) 来定位事件的输入测量值。

   该网络是作为要素服务中的图层发布的 LRS 网络。

5. 如果网络是线网络，请单击 从地图中选择线 并从地图中选择一条线以填充 线名称 文本框。

   或者，在 线名称 文本框中提供线名称。

6. 在 开始：路径和测量 部分中，通过执行以下操作之一指定起始路线：

   • 单击 从地图中选择路径 ，然后单击地图上的起始路线。

   • 在 路径名称 文本框中提供路径名称。

   • 单击 路径名称 下拉箭头，然后选择一个路径。

   如果网络是线网络，起始路线必须属于步骤 5 中选择的同一条路径。

   提示：

   单击 从地图中选择路径 或 从地图中选择测量 后，将鼠标悬停在地图的路径上以查看指针位置处的路径和测量值。

   可以在 位置参考选项 上设置地图比例选项以显示路径和测量信息。

   注:

   如果显示了有关获取锁或协调的消息，则将启用 冲突预防 。

   选择路径后，如果路径锁定已被当前用户在不同版本中获取，且其可释放状态为是，则工具将尝试释放该路径锁定。

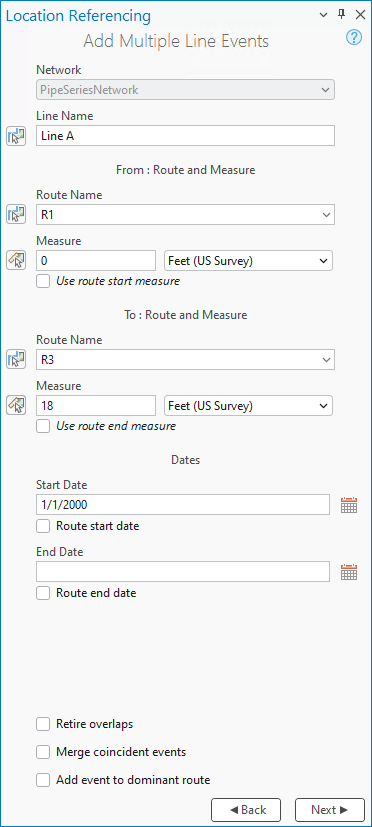

7. 在 开始：路径和测量 部分中，通过执行以下操作之一来指定沿路径的新线事件的起始测量值以填充 测量值 文本框：

   • 单击 从地图中选择测量值 ，然后在地图上单击要放置起始测量值的路径。

   • 选中 使用路径起点测量值 复选框。

   • 在 测量值 文本框中提供起始测量值。

   将在地图上的选定位置显示一个绿点。

8. 在 结束：路径和测量 部分中，通过执行以下操作之一指定结束路线：

   • 单击 从地图中选择路径 ，然后单击地图上的结束路径。

   • 在 路径名称 文本框中提供路径名称。

   • 单击 路径名称 下拉箭头，然后选择一个路径。

   如果网络是线网络，结束路线必须属于步骤 5 中选择的同一条路径。

9. 在 结束：路径和测量 部分中，通过执行以下操作之一来指定沿路径的新线事件的终止测量值以填充 测量值 文本框：

   • 单击 从地图中选择测量值 ，然后在地图上单击要放置终止测量值的路径。

   • 选中 使用路径终点测量值 复选框。

   • 在 测量值 文本框中提供终止测量值。

   将在地图上的选定位置显示一个红点。

   将在绿点和红点之间新建事件。

10. 通过执行以下操作之一指定线事件的开始日期：

    • 在 开始日期 文本框中提供开始日期。

    • 双击 开始日期 文本框使用当前日期。

    • 选中 路径开始日期 复选框。

    开始日期默认值为当前日期，但可以使用日期选择器选择不同的日期。

11. 或者，通过执行以下操作之一指定事件的结束日期：

    • 单击 日历 并选择结束日期。

    • 在 结束日期 文本框中提供结束日期。

    • 双击 结束日期 文本框使用当前日期。

    如果未提供结束日期，则该事件从事件的开始日期到未来一直有效。

12. 选择数据验证选项以防止通过线事件设置路径特征时使用错误的输入，如下所示：

    • 停用重叠 - 新建一个或多个线事件后，现有事件的测量值、开始日期和结束日期将进行调整以防止时间和测量值发生重叠。

      详细了解停用重叠



    • 合并重合事件 - 当新事件的所有属性值与现有事件完全相同时，如果新事件的测量值与现有事件的测量值相邻或重叠，并且其时间片重合或重叠，则新事件会与现有事件合并，测量值范围相应地扩大。

      了解有关合并重合事件的详细信息



13. 单击 下一步 。

    管理属性 部分将显示在窗格中，其中的 属性集 下拉列表中显示默认属性集。

    属性集 下拉列表包括其他属性集（如果已配置）。

    了解有关配置属性集的详细信息

    注:

    选中 运行时转至下一个测量点 复选框，在上一次编辑的结束测量值位置开始下一次编辑。 上一次编辑中的 结束方法 值及其填充的信息将作为 开始方法 值及其填充信息延续到下一次编辑中。

    例如，如果使用 位置偏移 开始方法 值和 坐标 结束方法 值来添加线事件，则启用此选项将使用 坐标 开始方法 和 结束方法 值，以及 开始：坐标 部分中上一次编辑的坐标信息来开始下一次编辑。

14. 或者，单击 属性集 下拉箭头并选择属性集。

15. 为属性集中的事件提供属性值信息。



    注:

    单击 通过在地图上选择事件来复制属性值 ，然后单击一个属于地图上同一事件图层的现有线事件以从该事件复制事件属性。

    注:

    为 属性值 表中的字段配置时，支持 编码值 、 范围属性域 、 子类型 、 条件值 和 属性规则 。

    注:

    选择事件后，在当前版本中获取事件锁或将其转让给当前用户。

    与路径锁定不同，在任何编辑活动中都不会尝试释放事件锁。

16. 单击 运行 。

    添加线事件，并且其显示在地图上后，将显示一条确认消息。

下表按事件图层提供了有关线事件的详细信息：

Consequence Segment

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	生成区域类型
Event1	R1	R3	1/1/2000	<空>	0	18	无错误	高

DOT Class

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	类类型
Event1	R1	R3	1/1/2000	<空>	0	18	无错误	类 3

检查范围

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	检查类型
Event1	R1	R3	1/1/2000	<空>	0	18	无错误	航测

Operating Pressure Range

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	压力类型
Event1	R1	R3	1/1/2000	<空>	0	18	无错误	设计

测试压力范围

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	测试中级
Event1	R1	R3	1/1/2000	<空>	0	18	无错误	水体

以下示意图显示了编辑后自 R1 的测量值 0 起至 R3 的测量值 18 止的路径和相关线事件：

使用路径和测量方法时的引用偏移

Pipeline Referencing 事件数据模型支持 引用事件字段 的配置，并允许使用 启用引用字段 工具。 在图层中配置和启用引用字段后，在添加或编辑事件时，将在该图层中填充并 保留 引用位置。

默认情况下，在启用引用的图层中使用路径和测量方法创建事件时，将使用父 LRS 网络作为 FromRefMethod 和 ToRefMethod 值，使用路径作为 FromRefLocation 和 ToRefLocation 值。 新线事件的起始测量值和终止测量值将用作 FromRefOffset 和 ToRefOffset 值。

如果更新线事件的测量值，则相应的偏移值会更新以反映新测量值。

以下示例演示了添加启用了引用值的多个线事件的影响。

通过引用添加多个线事件之前

以下逻辑示意图显示了事件创建之前的路径：

下表提供了有关路径的详细信息：

路径 ID	起始日期	结束日期	测量始于	测量止于
R1	1/1/2000	<空>	0	4
R2	1/1/2000	<空>	8	12
R3	1/1/2000	<空>	14	18

通过引用添加多个线事件之后

以下逻辑示意图显示了启用了引用的多个线事件：

下表提供了事件创建之后事件引用字段的详细信息：

FromRefMethod	FromRefLocation	FromRefOffset	ToRefMethod	ToRefLocation	ToRefOffset
PipeSeriesNetwork	R1	2	PipeSeriesNetwork	R2	12

下表提供了有关创建事件之后的其他事件字段的详细信息：

Consequence Segment

事件 ID	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	严重性
Event1	R1	R2	1/1/2000	<空>	2	12	低

DOT Class

事件 ID	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	类类型
Event1	R1	R2	1/1/2000	<空>	2	12	类 1

挖掘损失

事件 ID	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	损失类型
Event1	R1	R2	1/1/2000	<空>	2	12	Dent

停用重叠场景

当 停用重叠 复选框为选中状态时，创建新的线事件或事件后，现有事件的测量值、开始日期和结束日期将进行调整以防止时间和测量值发生重叠。

详细了解停用重叠

合并重合事件场景

当 合并重合事件 复选框为选中状态时，新事件将与现有事件合并，测量范围也会相应扩展。 必须满足以下条件：

• 新事件的所有属性值与现有事件完全相同。

• 新事件在其测量值方面与现有事件相邻或重叠。

• 新事件和现有事件的时间片重合或重叠。

了解有关合并重合事件的详细信息
