天际线图 (3D Analyst 工具)

汇总

计算天空的可见比，并选择性地生成表和极线图。

插图

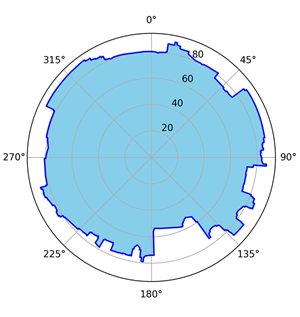

天际线图工具图示

用法

此工具需要由 天际线 工具创建的线要素，并将生成极线图。极区图可以在工具的消息窗口中看到，也可以保存为图像。输出消息还指示地平线以上可见天空的百分比。
通过指定输出角度表参数值，可以将从每个观察点到天际线中每个折点的方位角和垂直角导出到独立表。结果表将包含以下字段：
- HORIZ_ANG—表示算术水平角，其中 0° 为正东，值沿逆时针方向增加直至 360°。算术水平角等于 90 减去方位角。
- ZENITH_ANG—天顶角，0° 为沿 z 轴正上方，90° 为地平线，180° 为沿 z 轴正下方。天顶角是 90 减去与地平线的垂直角。
- HOR_AN_GEO—地理水平角，其中 0° 位于投影的北方，值沿顺时针方向增加直至 360°。
- ZEN_AN_INV—天顶角，其中 0° 为地平线，90° 为沿 z 轴正上方，-90° 为沿 z 轴正下方。
如果选中附加字段参数，则输出表中还包含以下字段：
- FEATURE_ID—定义天际线的要素的唯一 ID。此值为 -1 的行表示天际线由表面定义的位置，而值为 -2 表示对天际线没有贡献但用于连接定义天际线的线段的过渡线。
- VERTEX_X—折点的 x 坐标。
- VERTEX_Y—折点的 y 坐标。
- VERTEX_Z—折点的 z 坐标。
- DIST_2D—从观察点到折点的水平距离。
- DIST_3D—从观察点到折点的坡面距离。
该工具将报告与天空的最小和最大垂直可见角以及天空可见比（该比值表示为 0 到 1 之间的值）。可见比 0.8 表示 80% 的天空可见。
可见天空的百分比将在结果中列出。此值等于天际线上方的面积除以基本可见角参数上方的面积，并且只能在天际线的方位角范围内进行计算。

标注	说明	数据类型
输入观察点要素	包含一个或多个观察点的输入要素。	Feature Layer
输入线要素	表示天际线的线要素。	Feature Layer
基本可见角（可选）	用于计算可见天空百分比的基线的垂直角。 0 表示水平，90 表示竖直向上，-90 表示竖直向下。默认值为 0。	Double
附加字段（可选）	指定角度表中是否包含附加字段。选中—Additional fields will be included. 未选中—Additional fields will not be included. This is the default.	Boolean
输出角度表（可选）	将创建此表以输出从观察点到天际线上每个折点的水平和垂直角度。	Table
输出图形名称（可选）	不支持此参数。	Graph
输出图形图像（可选）	描绘可见天际线径向视图的极区图图像。此图像可以创建为 PNG、JPG、JPEG 或 SVG 格式。	File

派生输出

标注	说明	数据类型
可见比	所有观察点的可见天空的平均百分比。该值可表示为 0 到 1 之间的值，其中 0.8 表示天际线可见性为 80%。	Double

arcpy.3d.SkylineGraph(in_observer_point_features, in_line_features, {base_visibility_angle}, {additional_fields}, {out_angles_table}, {out_graph}, {out_image_file})

名称	说明	数据类型
in_observer_point_features	包含一个或多个观察点的输入要素。	Feature Layer
in_line_features	表示天际线的线要素。	Feature Layer
base_visibility_angle （可选）	用于计算可见天空百分比的基线的垂直角。 0 表示水平，90 表示竖直向上，-90 表示竖直向下。默认值为 0。	Double
additional_fields （可选）	指定角度表中是否包含附加字段。 `ADDITIONAL_FIELDS`—Additional fields will be included. `NO_ADDITIONAL_FIELDS`—Additional fields will not be included. This is the default.	Boolean
out_angles_table （可选）	将创建此表以输出从观察点到天际线上每个折点的水平和垂直角度。	Table
out_graph （可选）	不支持此参数。	Graph
out_image_file （可选）	描绘可见天际线径向视图的极区图图像。此图像可以创建为 PNG、JPG、JPEG 或 SVG 格式。	File

派生输出

名称	说明	数据类型
out_visibility_ratio	所有观察点的可见天空的平均百分比。该值可表示为 0 到 1 之间的值，其中 0.8 表示天际线可见性为 80%。	Double

代码示例

SkylineGraph 示例 1（Python 窗口）

下面的示例演示了如何在 Python 窗口中使用此工具：

arcpy.env.workspace = "C:/data"
arcpy.ddd.SkylineGraph("observers.shp", "skyline_outline.shp", 0,
                      "ADDITIONAL_FIELDS", "table.dbf")

SkylineGraph 示例 2（独立脚本）

下面的示例演示了如何在独立 Python 脚本中使用此工具：

'''****************************************************************************
Name: Skyline Example
Description: This script demonstrates how to use the
             Skyline tool.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'

# Set Local Variables
inPts = "observers.shp"
inLines = "skyline_outline.shp"
baseVisibility = 25

# Ensure output table has unique name
outTable = arcpy.CreateUniqueName("angles_table.dbf")

# Run SkylineGraph
arcpy.ddd.SkylineGraph(inPts, inLines, 0, "ADDITIONAL_FIELDS", outTable)

环境

当前工作空间, 范围, 地理变换

许可信息

基本: 需要 3D Analyst
标准: 需要 3D Analyst
高级: 需要 3D Analyst
