范围 (环境设置)

支持“范围”环境的工具仅处理与指定范围相交的要素或栅格。

“范围”环境用于定义工具将处理的要素或栅格。 如果只处理大型数据集的一部分，则此项设置非常适用。 您可将此项设置视为用于选择输入要素或栅格以便进行处理的一个矩形。 矩形只用于选择要素，而非裁剪。 输出数据集的范围通常会大于“范围”环境，以便将穿过范围矩形的要素或像元包括在内。

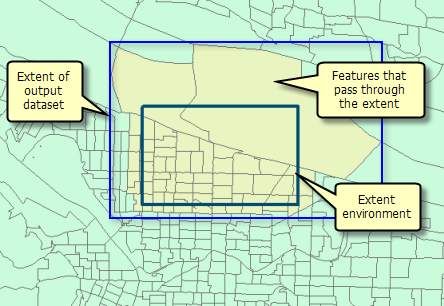

将处理穿过范围的要素。

用法说明

  • 工具将使用在范围坐标系可折叠部分下列出的坐标系解释范围坐标的位置，该坐标系不会受到输出坐标系 环境的影响。

  • 当前显示范围 、绘制范围 和图层范围 选项使用活动地图的坐标系。

  • 浏览 和剪贴板 选项使用数据集的或提供的坐标系。

  • 输入的交集 和输入的并集 选项将在工具运行时确定坐标系并使用第一个输入数据集的坐标系。

  • 如果指定的范围没有坐标系，则该范围将使用工具所用的第一个输入数据集的坐标系。

对话框语法

  • 当前显示范围 地图视图—范围基于活动地图或场景。

  • 绘制范围 构造直角并完成草图—范围将基于在地图或场景上绘制的矩形。

  • 图层范围 图层—范围基于活动地图图层。 选择可用图层或者使用所有图层中的数据范围选项。 每个地图图层具有以下选项：

    • 所有要素 全选—所有要素的范围。

    • 选定要素 选定要素的区域—选定要素的范围。

    • 可见要素 范围指示器—可见要素的范围。

  • 浏览 浏览—范围将基于数据集。

  • 输入的交集 相交—范围将为所有输入的相交范围。

  • 输入的并集 并集—范围将为所有输入的合并范围。

  • 剪贴板 粘贴—可在剪贴板中复制和粘贴范围。

    • 复制范围 复制—将范围和坐标系复制到剪贴板。

    • 粘贴范围 粘贴—从剪贴板粘贴范围和坐标系。 如果剪贴板不包含坐标系，则范围将使用地图的坐标系。

  • 重置范围 重置—将范围重置为默认值。

注:

当选中从“编辑”选项卡启用和禁用编辑 编辑选项时，必须在编辑功能区选项卡上启用编辑才能绘制范围。

当手动提供坐标时，坐标必须为数值，并且位于活动地图的坐标系中。 地图可能使用与提供的坐标不同的显示单位。 在南纬和西经坐标中使用负号。

当使用当前显示范围 、绘制范围 、图层范围 或浏览 选项时，系统会读取范围并将其存储在该时刻；稍后，如果对地图、图层或数据集进行更改，则该范围不会更新。 输入的交集 和输入的并集 选项将在工具运行时确定范围坐标和坐标系。

Python 语法

arcpy.env.extent = extent

名称 说明

extent

  • Extent 对象—可以使用 Extent 对象来定义范围。

  • MINOF—所有输入要素或栅格叠置的范围（彼此相交）。 有可能所有要素都不重叠，因此可能生成空范围（宽度和高度均为零）。 这种情况下，不会处理任何要素或像元。

  • MAXOF—所有输入数据的组合范围。 将处理所有要素或像元。

  • "XMin, YMin, XMax, YMax"—用于定义范围的以空格分隔的坐标，位于存储输入数据的坐标系中。

  • Path name—数据集的路径。 将使用数据集的范围。

注:

如果已设置，则 extent 环境属性将在 Python 中返回 Extent 对象。

脚本语法

import arcpy

# Set the extent environment using a keyword
arcpy.env.extent = "MAXOF"

# Set the extent environment using the Extent class
arcpy.env.extent = arcpy.Extent(-107.0, 38.0, -104.0, 40.0)

# Set the extent environment using a space-delimited string
arcpy.env.extent = "-107.0 38.0 -104.0 40.0"

# Set the extent environment using a feature class
arcpy.env.extent = "C:/data/StudyArea_perim.shp"

# Set the extent environment using a raster
arcpy.env.extent = "C:/data/StudyArea.tif"
