TIN-Knoten verringern (3D Analyst Tools)

Zusammenfassung

Dient zum Erstellen eines TIN-Datasets (Triangulated Irregular Network) anhand einer Teilmenge an Knoten aus einem Quell-TIN.

Abbildung

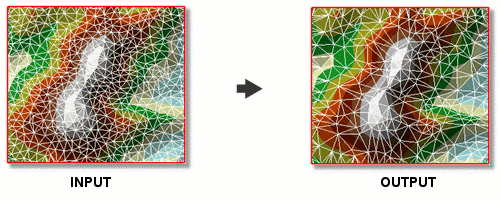

Abbildung: TIN-Knoten verringern

Verwendung

Mit diesem Werkzeug können Sie Daten mit zu vielen Details ausdünnen und auf diese Weise die Darstellung verbessern. Die folgenden Ausdünnungsoptionen stehen zur Verfügung:
- Z-Toleranz:Das resultierende TIN behält die vertikale Genauigkeit seines Quell-TIN innerhalb des angegebenen Z-Toleranzwertes bei, der immer in der nativen Z-Einheit des Quell-TIN ausgedrückt wird. Die Abweichung eines Knotens vom Quell-TIN übersteigt beim Vergleich mit dem interpolierten Wert des Ausgabe-TIN nicht den Z-Toleranzwert.

  Hinweis:

  Diese Methode unterstützt auch das Erzwingen einer optionalen Obergrenze für die Knotenanzahl: Die Verarbeitung durch das Werkzeug wird gestoppt, wenn das resultierende TIN aufgrund des Z-Toleranzwertes die maximale Anzahl von Knoten übersteigt. Wenn dies auftritt, wird das TIN zwar erstellt, aber eine Warnmeldung zurückgegeben.
- Anzahl:Hierdurch wird die Knotenanzahl im Ausgabe-TIN auf den angegebenen Wert reduziert. Dabei wird davon ausgegangen, dass dieser Wert geringer ist als die Knotenanzahl des Quell-TIN. Knoten werden im Allgemeinen ausgewählt, um die Ausdehnung und Oberflächeneigenschaften des Quell-TIN beizubehalten.
Wenn die Option Bruchkanten kopieren ausgewählt ist, werden Bruchkanten des Quell-TIN in der Ausgabe ohne Generalisierung gespeichert.. Aus Bruchkanten stammende Knoten unterliegen hinsichtlich einer Obergrenze der Knotenanzahl keiner Faktorisierung.
Die Datengrenze des resultierenden TIN wird als Bruchkante erzwungen, unabhängig davon, ob die Option zum Kopieren von Bruchkanten verwendet wurde oder ob die Eingabe-TIN-Datengrenze mit Bruchkanten erzwungen wird. Dadurch kann die Größe des Ausgabe-TIN erhöht und unabhängig von der angegebenen Obergrenze für die Knotenanzahl angewendet werden.

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
Ausgabe-TIN	Das erstellte TIN-Dataset.	TIN
Verringerungsmethode	Gibt die Ausdünnungsmethode für die Auswahl einer Teilmenge der Knoten aus dem Eingabe-TIN an. Z Tolerance—Creates a TIN that will maintain the vertical accuracy specified in the Z Tolerance parameter. This is the default. Count—Creates a TIN that will not exceed the node limit specified in the Maximum Number of Nodes parameter.	String
Bruchkanten kopieren (Optional)	Gibt an, ob Bruchkanten aus dem Eingabe-TIN in die Ausgabe kopiert werden. Aktiviert—Breaklines will be copied. Deaktiviert—Breaklines will not be copied. This is the default.	Boolean
Z-Toleranz (Optional)	Die maximale im Ausgabe-TIN zulässige Abweichung des Z-Wertes des Quell-TIN, die standardmäßig auf entweder ein Zehntel des Z-Bereichs oder auf den Wert 10 festgelegt ist, je nachdem, welcher Wert niedriger ist.	Double
Max. Anzahl Knoten (Optional)	Die maximale Anzahl der Knoten, die im Ausgabe-TIN gespeichert werden können, die standardmäßig auf die Gesamtzahl der Knoten im Quell-TIN minus 1 festgelegt ist. Bei Verwendung der Z-Toleranzmethode beendet das Werkzeug die Bearbeitung, wenn der Z-Toleranzwert dazu führt, dass das resultierende TIN die maximale Anzahl der Knoten überschreitet.	Long

arcpy.3d.DecimateTinNodes(in_tin, out_tin, method, {copy_breaklines}, {z_tolerance_value}, {max_node_value})

Name	Erläuterung	Datentyp
in_tin	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
out_tin	Das erstellte TIN-Dataset.	TIN
method	Gibt die Ausdünnungsmethode für die Auswahl einer Teilmenge der Knoten aus dem Eingabe-TIN an. `Z_TOLERANCE`—Creates a TIN that will maintain the vertical accuracy specified in the `z_tolerance_value` parameter. This is the default. `COUNT`—Creates a TIN that will not exceed the node limit specified in the `max_node_value` parameter.	String
copy_breaklines (Optional)	Gibt an, ob Bruchkanten aus dem Eingabe-TIN in die Ausgabe kopiert werden. `BREAKLINES`—Breaklines will be copied. `NO_BREAKLINES`—Breaklines will not be copied. This is the default.	Boolean
z_tolerance_value (Optional)	Die maximale im Ausgabe-TIN zulässige Abweichung des Z-Wertes des Quell-TIN, die standardmäßig auf entweder ein Zehntel des Z-Bereichs oder auf den Wert 10 festgelegt ist, je nachdem, welcher Wert niedriger ist.	Double
max_node_value (Optional)	Die maximale Anzahl der Knoten, die im Ausgabe-TIN gespeichert werden können, die standardmäßig auf die Gesamtzahl der Knoten im Quell-TIN minus 1 festgelegt ist. Bei Verwendung der Z-Toleranzmethode beendet das Werkzeug die Bearbeitung, wenn der Z-Toleranzwert dazu führt, dass das resultierende TIN die maximale Anzahl der Knoten überschreitet.	Long

Codebeispiel

DecimateTinNodes: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DecimateTinNodes("tin", "tin_simple", "COUNT 5000" "BREAKLINES")

DecimateTinNodes: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: DecimateTinNodes Example
Description: This script demonstrates how to use the
             DecimateTinNodes tool.
****************************************************************************'''

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set Local Variables
inTin = "elevation"
method = "COUNT 5000"
copyBrk = "BREAKLINES"
# Ensure output name is unique
outTin = arcpy.CreateUniqueName("simple_elev")

#Run DecimateTinNodes
arcpy.ddd.DecimateTinNodes(inTin, outTin, method, copyBrk)

Umgebungen

Aktueller Workspace, Scratch-Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, Standardversion der TIN-Speicherung

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
