Sucht nach Punktsymbolen, die sich überlappen oder gemäß Symbolisierung und Bezugsmaßstab einen zu geringen Abstand zueinander haben, und verteilt diese anhand eines Mindestabstands und eines Ausbreitungsmusters.

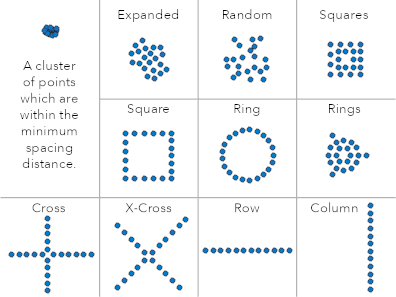

Abbildung
Punkte, die innerhalb einer angegebenen Entfernung gruppiert sind, werden im ausgewählten Muster verteilt.
Verwendung
Als Eingabe muss ein symbolisierter Punkt-Feature-Layer verwendet werden. Die Eingabe von Multipoint-Features ist nicht zulässig. Die Eingabe-Feature-Class wird von diesem Werkzeug geändert.
Mit diesem Werkzeug wird die Nähe der symbolisierten Punkt-Features zueinander bewertet. Die Ausdehnung der Symbole und der Bezugsmaßstab werden zusammen bewertet. Führen Sie dieses Werkzeug erst aus, nachdem Sie das Aussehen der Symbole endgültig festgelegt haben, und stellen Sie sicher, dass der Bezugsmaßstab dem beabsichtigten endgültigen Ausgabemaßstab entspricht.
Gruppierte oder lagegleiche Punktsymbole werden in Gruppen bewertet und verarbeitet. Die Analyse von Markergruppen basiert auf einem kleinstmöglichen rechteckigen Envelope um die einzelnen Marker. Gruppen bestehen aus Markern, deren Envelopes sich überlappen oder sich innerhalb des Mindestabstands befinden. In jeder Gruppe werden die Marker mit kleinstmöglichen Abständen verteilt.
Zwischen Punktgruppen können grafische Überschneidungen entstehen. Verwenden Sie das Werkzeug Grafikkonflikt ermitteln zum Ermitteln von Konflikten.
Der Eingabepunkt-Feature-Layer, der verteilt werden soll.
Layer
Mindestabstand
Der Mindestabstand zwischen einzelnen Punktsymbolen in Seiteneinheiten. Der Abstand muss angegeben und größer als oder gleich 0 sein. Wenn ein positiver Wert angegeben wird, entspricht der Abstand zwischen den Markern diesem Wert. Wenn der Wert 0 angegeben wird, berühren sich die Punktsymbole. Die Standardeinstellung für die Seiteneinheit ist "Punkte".
Linear Unit
Ausbreitungsmuster
(Optional)
Gibt das Muster an, das zum Platzieren der verteilten Punktsymbole verwendet wird. Eine Gruppe von Punktsymbolen hat ein Massenzentrum, das von den Positionen aller Punkte in der Gruppe abgeleitet wird. Das Massenzentrum wird als Ankerpunkt verwendet, um den sich das Ausbreitungsmuster anordnet.
Erweitert—Das allgemeine Muster der Punktsymbole wird beim Verteilen der Marker beibehalten. Punkte, die exakt lagegleich sind, werden in einem Kreis um ihr Massenzentrum verteilt. Dies ist die Standardeinstellung.
Zufällig—Punktsymbole werden in einer Zufallsverteilung unter Berücksichtigung des Mindestabstands um das Massenzentrum verteilt.
Quadrate—Punktsymbole werden in mehreren Quadratringen um das Massenzentrum platziert. Dabei wird sichergestellt, dass alle Punkte unter Berücksichtigung des Parameters "Mindestabstand" mit dem kleinstmöglichen Abstand zueinander platziert werden.
Ringe—Punktsymbole werden in mehreren Kreisringen um das Massenzentrum platziert. Dabei wird sichergestellt, dass alle Punkte unter Berücksichtigung des Parameters "Mindestabstand" mit dem kleinstmöglichen Abstand zueinander platziert werden.
Quadrat—Punktsymbole werden in einem quadratischen Muster gleichmäßig um das Massenzentrum platziert.
Ring—Punktsymbole werden in einem kreisförmigen Muster gleichmäßig um das Massenzentrum platziert.
Kreuz—Punktsymbole werden auf der horizontalen und der vertikalen Achse gleichmäßig verteilt, deren Ursprung im Massenzentrum liegt.
X-förmig—Punktsymbole werden gleichmäßig auf 45-Grad-Achsen verteilt, deren Ursprung im Massenzentrum liegt.
Spalte—Punktsymbole werden gleichmäßig auf einer vertikalen Achse verteilt, deren Ursprung im Massenzentrum liegt.
Zeile—Punktsymbole werden gleichmäßig auf einer horizontalen Achse verteilt, deren Ursprung im Massenzentrum liegt.
Der Eingabepunkt-Feature-Layer, der verteilt werden soll.
Layer
minimum_spacing
Der Mindestabstand zwischen einzelnen Punktsymbolen in Seiteneinheiten. Der Abstand muss angegeben und größer als oder gleich 0 sein. Wenn ein positiver Wert angegeben wird, entspricht der Abstand zwischen den Markern diesem Wert. Wenn der Wert 0 angegeben wird, berühren sich die Punktsymbole. Die Standardeinstellung für die Seiteneinheit ist "Punkte".
Linear Unit
dispersal_pattern
(Optional)
Gibt das Muster an, das zum Platzieren der verteilten Punktsymbole verwendet wird. Eine Gruppe von Punktsymbolen hat ein Massenzentrum, das von den Positionen aller Punkte in der Gruppe abgeleitet wird. Das Massenzentrum wird als Ankerpunkt verwendet, um den sich das Ausbreitungsmuster anordnet.
EXPANDED—Das allgemeine Muster der Punktsymbole wird beim Verteilen der Marker beibehalten. Punkte, die exakt lagegleich sind, werden in einem Kreis um ihr Massenzentrum verteilt. Dies ist die Standardeinstellung.
RANDOM—Punktsymbole werden in einer Zufallsverteilung unter Berücksichtigung des Mindestabstands um das Massenzentrum verteilt.
SQUARES—Punktsymbole werden in mehreren Quadratringen um das Massenzentrum platziert. Dabei wird sichergestellt, dass alle Punkte unter Berücksichtigung des Parameters "Mindestabstand" mit dem kleinstmöglichen Abstand zueinander platziert werden.
RINGS—Punktsymbole werden in mehreren Kreisringen um das Massenzentrum platziert. Dabei wird sichergestellt, dass alle Punkte unter Berücksichtigung des Parameters "Mindestabstand" mit dem kleinstmöglichen Abstand zueinander platziert werden.
SQUARE—Punktsymbole werden in einem quadratischen Muster gleichmäßig um das Massenzentrum platziert.
RING—Punktsymbole werden in einem kreisförmigen Muster gleichmäßig um das Massenzentrum platziert.
CROSS—Punktsymbole werden auf der horizontalen und der vertikalen Achse gleichmäßig verteilt, deren Ursprung im Massenzentrum liegt.
X_CROSS—Punktsymbole werden gleichmäßig auf 45-Grad-Achsen verteilt, deren Ursprung im Massenzentrum liegt.
COLUMN—Punktsymbole werden gleichmäßig auf einer vertikalen Achse verteilt, deren Ursprung im Massenzentrum liegt.
ROW—Punktsymbole werden gleichmäßig auf einer horizontalen Achse verteilt, deren Ursprung im Massenzentrum liegt.
String
Abgeleitete Ausgabe
Name
Erläuterung
Datentyp
out_representations
Die aktualisierten Eingabe-Features.
Feature Layer
Codebeispiel
DisperseMarkers: Beispiel 1 (Python-Fenster)
Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion DisperseMarkers im Direkt-Modus verwendet wird.
DisperseMarkers: Beispiel 2 (eigenständiges Skript)
Dieses eigenständige Skript stellt ein Beispiel für die Verwendung der Funktion DisperseMarkers dar.
# Name: DisperseMarkers_standalone_script.py
# Description: Finds point symbols that are overlapping or too close to one
# another and spreads them apart based on a minimum spacing and
# dispersal pattern
# Import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = "C:/data"
arcpy.env.referenceScale = "50000"
# Set local variables
in_point_features = "crime.lyrx"
minimum_spacing = "2 Points"
dispersal_pattern = "EXPANDED"
# Run Disperse Markers
arcpy.cartography.DisperseMarkers(in_point_features, minimum_spacing,
dispersal_pattern)
