Nach Tangentensegmenten vereinfachen (Editing Tools)
Zusammenfassung
Hiermit werden Polygon- und Linien-Features vereinfacht, indem kollineare und kozirkuläre Stützpunkte von geraden und geschwungenen Linien entfernt werden. Wenn die Linien- oder Bogensegmente zwischen Stützpunkten tangential zueinander sind, werden die Stützpunkte zwischen den Segmenten entfernt.

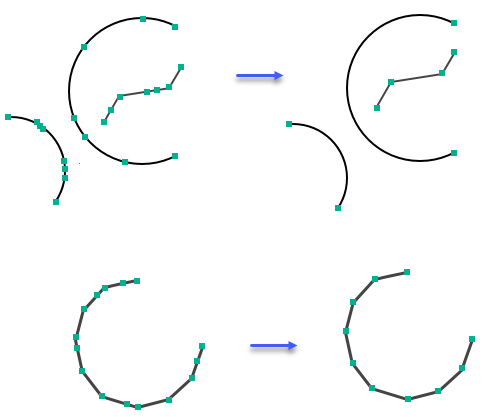

Abbildung
Verwendung
Achtung:
Mit diesem Werkzeug werden die Eingabedaten geändert. Weitere Informationen und Strategien zur Vermeidung unerwünschter Datenänderungen finden Sie unter "Werkzeuge, die Eingabedaten ändern oder aktualisieren".
- Mit diesem Werkzeug können Sie zusätzliche Stützpunkte auf geraden und geschwungenen Linien entfernen. In einigen Fällen werden beispielsweise Stützpunkte zu Features für die Topologieüberprüfung hinzugefügt. Dies ist beispielsweise der Fall, wenn sich Features mit anderen Features überschneiden oder andere Features berühren. Mit der Zeit können sich die zusätzlichen Stützpunkte ansammeln und die Ergebnisse zukünftiger Bearbeitungen der Features beeinflussen.
Parameter
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Eingabe-Features |
Die zu vereinfachenden Features. Bei den Features kann es sich um Linien oder Polygone handeln. |
Feature Layer |
|
Maximaler Versatz |
Die maximale Entfernung, um die die Geometrien der resultierenden Ausgabe-Features von der Form der Geometrien der Eingabe-Features abweichen können. Weichen die Geometrien der resultierenden Features um mehr als den angegebenen Versatz von den Geometrien der Eingabe-Features ab, werden die Stützpunkte nicht entfernt und die Features bleiben unverändert. |
Linear Unit |
|
Ankerpunkte (Optional) |
Die Feature-Class mit Ankerpunkten. Ankerpunkte überlagern Stützpunkte auf den Eingabe-Features und geben an, dass diese bei der Vereinfachung nicht gelöscht werden sollen. |
Feature Layer |
Abgeleitete Ausgabe
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Ausgabe-Features |
Die aktualisierten Features. |
Feature Layer |
Umgebungen
Dieses Werkzeug verwendet keine Geoverarbeitungsumgebungen.
Lizenzierungsinformationen
- Basic: Nein
- Standard: Ja
- Advanced: Ja
