Position der Flurstückslinienbeschriftung festlegen (Parcel Tools)

Zusammenfassung

Legt die Beschriftungsposition für die COGO-Bemaßung der Linie fest. Die Beschriftung kann sich links oder rechts von der Flurstückslinie befinden oder auf der Flurstückslinie zentriert liegen.

Die Beschriftung wird rechts der Flurstückslinie platziert, wenn die dargestellte Flurstückskante rechts liegt, und links der Flurstückslinie, wenn die dargestellte Flurstückskante links liegt. Sie liegt zentriert auf der Flurstückslinie, wenn die dargestellte Grenze eine gemeinsame Grenze zwischen benachbarten Flurstücken ist.

Aus der Richtung der Flurstückslinie bestimmen sich die rechte und die linke Seite der Flurstückslinie.

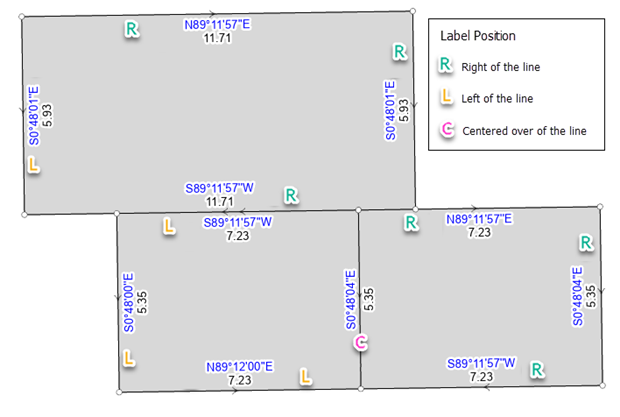

Abbildung

Position der Flurstückslinienbeschriftung

Verwendung

Achtung:

Mit diesem Werkzeug werden die Eingabedaten geändert. Weitere Informationen und Strategien zur Vermeidung unerwünschter Datenänderungen finden Sie unter "Werkzeuge, die Eingabedaten ändern oder aktualisieren".

  • Das Werkzeug aktualisiert das Feld Label Position in der Parcel-Line-Feature-Class auf den Wert Links, Rechts oder Zentriert. Die Beschriftungsklassen der Flurstückslinie platzieren die Beschriftungen der COGO-Bemaßungen anhand des Feldes Label Position.

  • Das Feld Label Position einer Flurstückslinie wird unabhängig davon, ob in den COGO-Attributfeldern der Linie COGO-Bemaßungen vorhanden sind, aktualisiert.

  • Beschriftungen von historischen Flurstückslinien werden nicht aktualisiert.

  • Mit dem Werkzeug werden keine Beschriftungspositionen für Parcel-Fabric-Verbindungslinien festgelegt.

Parameter

Beschriftung Erläuterung Datentyp

Eingabe-Flurstücks-Features

Die Eingabe-Flurstückslinien-Layer mit Beschriftungspositionen, die aktualisiert werden.

Feature Layer

Abgeleitete Ausgabe

Beschriftung Erläuterung Datentyp

Aktualisierte Flurstücks-Features

Die aktualisierten Flurstückslinien-Layer.

Feature Layer

Umgebungen

Dieses Werkzeug verwendet keine Geoverarbeitungsumgebungen.

Lizenzierungsinformationen

  • Basic: Nein
  • Standard: Ja
  • Advanced: Ja
