    UtilityNetwork Class
    In This Topic
    Represents a utility network.

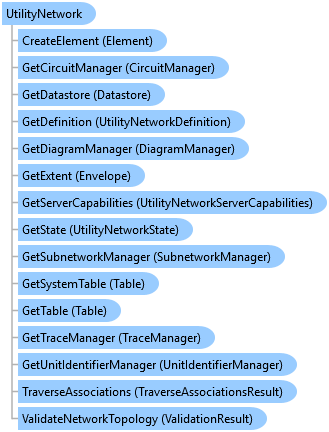

    Object Model
    UtilityNetwork ClassElement ClassCircuitManager ClassDatastore ClassUtilityNetworkDefinition ClassDiagramManager ClassEnvelope ClassUtilityNetworkServerCapabilities ClassUtilityNetworkState ClassSubnetworkManager ClassTable ClassTable ClassTraceManager ClassUnitIdentifierManager ClassTraverseAssociationsResult ClassValidationResult Class
    Syntax
    public sealed class UtilityNetwork : ArcGIS.Core.Data.Dataset, System.IDisposable
    Public NotInheritable Class UtilityNetwork
       Inherits ArcGIS.Core.Data.Dataset
       Implements System.IDisposable
    Remarks
    This class is used to
    • Create and delete associations
    • Update subnetworks
    • Update network topology
    • Get other utility network classes
    Objects of this class are obtained by calling ArcGIS.Core.Data.Geodatabase.OpenDataset<T>
    Example
    Get a Utility Network from a Table
    {
      static UtilityNetwork GetUtilityNetworkFromTable()
      {
        UtilityNetwork utilityNetwork = null;

        Table table = MapView.Active.Map.GetStandaloneTablesAsFlattenedList().First().GetTable();

        // This routine obtains a utility network from a table
        if (table.IsControllerDatasetSupported())
        {
          // Tables can belong to multiple controller datasets, but at most one of them will be a UtilityNetwork
          IReadOnlyList<Dataset> controllerDatasets = table.GetControllerDatasets();

          foreach (Dataset controllerDataset in controllerDatasets)
          {
            if (controllerDataset is UtilityNetwork)
            {
              utilityNetwork = controllerDataset as UtilityNetwork;
            }
            else
            {
              controllerDataset.Dispose();
            }
          }
        }
        return utilityNetwork;
      }
    }
    Get a Utility Network from a Layer
    {
      static UtilityNetwork GetUtilityNetworkFromLayer(Layer unLayer)
      {
        UtilityNetwork utilityNetwork = null;

        Layer layer = MapView.Active.Map.GetLayersAsFlattenedList().First();

        // This routine obtains a utility network from a FeatureLayer, SubtypeGroupLayer, or UtilityNetworkLayer
        if (layer is UtilityNetworkLayer)
        {
          UtilityNetworkLayer utilityNetworkLayer = layer as UtilityNetworkLayer;
          utilityNetwork = utilityNetworkLayer.GetUtilityNetwork();
        }

        else if (layer is SubtypeGroupLayer)
        {
          CompositeLayer compositeLayer = layer as CompositeLayer;
          utilityNetwork = GetUtilityNetworkFromLayer(compositeLayer.Layers.First());
        }

        else if (layer is FeatureLayer)
        {
          FeatureLayer featureLayer = layer as FeatureLayer;
          using (FeatureClass featureClass = featureLayer.GetFeatureClass())
          {
            if (featureClass.IsControllerDatasetSupported())
            {
              IReadOnlyList<Dataset> controllerDatasets = new List<Dataset>();
              controllerDatasets = featureClass.GetControllerDatasets();
              foreach (Dataset controllerDataset in controllerDatasets)
              {
                if (controllerDataset is UtilityNetwork)
                {
                  utilityNetwork = controllerDataset as UtilityNetwork;
                }
                else
                {
                  controllerDataset.Dispose();
                }
              }
            }
          }
        }
        return utilityNetwork;
      }
    }
    Inheritance Hierarchy

    System.Object
       ArcGIS.Core.CoreObjectsBase
          ArcGIS.Core.Data.Dataset
             ArcGIS.Core.Data.UtilityNetwork.UtilityNetwork

    Requirements

    Target Platforms: Windows 11 Home, Pro, Enterprise (64 bit)

    ArcGIS Pro version: 3.0 or higher.
