Medir el volumen de una entidad basándose en una trama de superficie de elevación.
El volumen de entidades se puede medir desde cualquier dataset ráster georreferenciado, dataset de mosaico o servicio de imágenes compuesto por una superficie de elevación, como por ejemplo un modelo digital de superficie (DSM), modelo digital de terreno (DTM) o modelo digital de elevación (DEM). Dibuje un polígono alrededor de la entidad para calcular y mostrar los volúmenes de corte y relleno en el mapa, en el panel Resultados y en el informe de medición.
Calcular las mediciones de volumen
Puede medir el volumen de objetos en un DSM, DTM, DEM u otro dataset de elevación usando la herramienta Volumen
en la galería Medición. Si tiene una selección de tipos de superficies de elevación para su área de interés, se recomienda utilizar un DSM, ya que representa mejor la elevación de entidades sobre el suelo.
Superficie base
La medición del volumen se calcula a partir de una superficie de referencia determinada por el polígono que delinea el objeto que desea medir. La superficie de referencia (llamada superficie base) se puede crear mediante cualquiera de las siguientes opciones de Superficie base:
Constante: un valor definido por el usuario que define una superficie base plana
Interpolar: utiliza el valor z en cada vértice de su boceto para interpolar una superficie base para el cálculo de volumen.
Mínimo: utiliza el valor z mínimo que se encuentra en los vértices del boceto para definir una superficie base plana en la elevación mínima.
Máximo: utiliza el valor z máximo que se encuentra en los vértices del boceto para definir una superficie base plana en la elevación máxima
Valor medio: utiliza el valor z medio de los vértices del boceto para definir una superficie base plana en la elevación media.
Los volúmenes de corte y relleno se calculan a partir de la diferencia entre la entidad digitalizada y la superficie base definida. Las entidades de suelo por debajo de la superficie base generan valores de relleno y las entidades que sobresalen del suelo generan valores de corte. La medición del volumen total es cut value + fill value.
Nota:
La capa ráster utilizada como telón de fondo para digitalizar sus entidades de interés puede ser una imagen multiespectral, temática, una superficie de elevación u otro tipo de dataset ráster compatible. El único requisito es que las entidades y objetos digitalizados en la capa deben representarse en el dataset de elevación para obtener mediciones de volumen precisas. El motivo es que la medición de volumen se calcula mediante el dataset de superficie de elevación definido en el panel Opciones de medición.
Resultados de medición
Los resultados de cada una de las mediciones de volumen se enumeran en el panel Resultados de medición y se compilan en el informe de medición. Para cada medición de volumen, se calculan las siguientes propiedades:
Volumen total: calculado como
cut + fill, en las unidades seleccionadas, por ejemplo, metros cúbicosCorte: volumen de corte de entidades que sobresalen de la superficie base, en las unidades seleccionadas, por ejemplo, metros cúbicos
Relleno: volumen de relleno de entidades por debajo de la superficie base, en las unidades seleccionadas, por ejemplo, metros cúbicos
Área: área 2D del polígono, en las unidades seleccionadas, por ejemplo, metros cuadrados
Perímetro: medición lineal del polígono, en las unidades seleccionadas, por ejemplo, metros
Tiempo de medición: tiempo de la medición de volumen, definido como mes/día/año h:mm:ss AM/PM.
Nota:
Si hace mediciones de volumen en un espacio de trabajo de representación cartográfica de ortofotos, también se informará del error del cálculo. El error se calcula del siguiente modo:
\(Cut \space Volume \space error \space = \space <number \space of \space cut \space cells> \space * \space 2.0 \space * \space GSD³\)
\(Fill \space Volume \space error \space = \space <number \space of \space fill \space cells> \space * \space 2.0 \space * \space GSD³\)
\(Total \space Volume \space error \space = \space Cut \space error \space + \space Fill \space error\)
Los pasos para recopilar una medición de volumen de una entidad de una imagen son estos:
En el panel Catálogo, agregue su dataset ráster georreferenciado, dataset de mosaico o servicio de imágenes.
Abre el panel Opciones de medición desde el grupo Mensuración en la pestaña Imágenes.
Expanda Unidades para mostrar la tabla que enumera las herramientas de medición. En Unidad para la herramienta Volumen, haga clic en la flecha desplegable para mostrar y seleccionar la unidad de volumen de medida.
Especifique el archivo de dataset de superficie de Elevación que se usará para calcular la medición de volumen.
Expanda Volumen para mostrar las opciones de Superficie base. Haga clic en la flecha desplegable para mostrar y especificar un método para determinar la referencia de la superficie base.
Haga clic en Aceptar para aceptar los parámetros y cierra el panel Opciones de medición.
En el panel Contenido, active la capa que quiere usar como telón de fondo para digitalizar entidades.
En la pestaña Imágenes, haga clic en la flecha desplegable de la galería Medición y seleccione la herramienta Volumen
.El cursor de digitalización estará activo cuando se coloque en el mapa.
Para digitalizar un polígono alrededor de la entidad de interés, haga clic en los vértices y doble clic para cerrar el polígono.
Este polígono se utiliza para definir la superficie base y el objeto para la medición volumétrica.

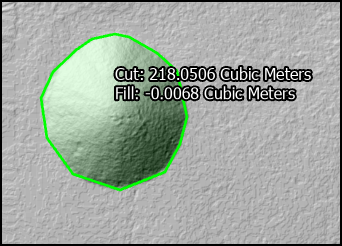

Se muestran las mediciones de volumen de corte y relleno de un objeto digitalizado en una capa de superficie de elevación sombreada. Si utiliza un dataset de superficie de elevación como telón de fondo para digitalizar objetos para una medición volumétrica, se recomienda renderizarlo como capa de sombreado. Esto ayuda a distinguir sus entidades de interés con mayor detalle para mejorar la digitalización.
Haga clic en el botón Generar informe
en el panel Resultados de medición para guardar las mediciones de volumen de los objetos en un archivo .txt.Si hace mediciones de volumen en un espacio de trabajo de representación cartográfica de ortofotos, también se informará del error del cálculo. El error se calcula del siguiente modo:
\(Cut \space Volume \space error \space = \space <number \space of \space cut \space cells> \space * \space 2.0 \space * \space GSD³\)
\(Fill \space Volume \space error \space = \space <number \space of \space fill \space cells> \space * \space 2.0 \space * \space GSD³\)
\(Total \space Volume \space error \space = \space Cut \space error \space + \space Fill \space error\)
