Realinear rutas

Disponible con licencia de Location Referencing.

Durante la vida útil de una carretera, la geometría y la longitud de la ruta pueden cambiar. Las secciones de ruta existentes se actualizan y se agregan otras. Los cambios importantes, como problemas medioambientales o tareas de reparación, pueden requerir una actualización de la geometría y longitud de la ruta.

ArcGIS Roads and Highways utiliza líneas de centro para realizar realineaciones. Utilice herramienta Realinear ruta para realinear una ruta única o para realinear varias rutas contiguas que forman parte de la misma línea.

Las entidades de línea central utilizadas para realinear rutas pueden ser entidades existentes en la clase de entidad de línea central, digitalizarse en la clase de entidad de línea central (utilizando fotografía aérea u otros mapas base como guía), copiarse y pegarse desde otras clases de entidad o importarse desde archivos CAD u otras fuentes de datos compatibles con ArcGIS.

Beta:

Puede usar el asistente de ArcGIS Pro (beta) para realizar la realineación de rutas y guiarle en el flujo de trabajo.

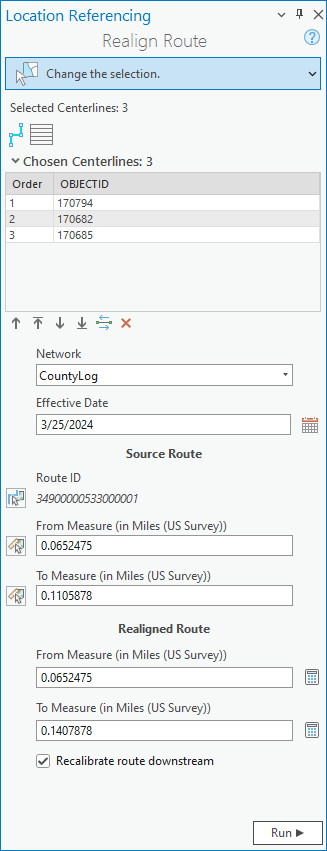

En la tabla siguiente se describen los parámetros utilizados en la herramienta Realinear ruta:


Variable	Red de medición continua
Red	La red en la que existen las rutas
Fecha efectiva	Esta es la fecha en que tiene lugar la realineación en el terreno
Ruta de origen: Id. de ruta	La ruta en la que tiene lugar la realineación
Ruta de origen: Medición inicial	La medición en la ruta de origen donde empieza la realineación; se muestra con el punto verde
Ruta de origen: Medición final	La medición en la ruta de origen donde finaliza la realineación; se muestra con el punto rojo
Ruta realineada: Medición inicial	La medición de inicio en la parte realineada
Ruta realineada: Medición final	La medición final de la parte realineada

Escenario de realineación de rutas

En el siguiente ejemplo, la ruta (RutaXYZ) tiene una medición inicial de 0 y una medición final de 30 antes de la realineación. La sección de realineación tiene mediciones de 10 a 20.

Ejemplo 1: Antes de realinear


ID de ruta	RutaXYZ
Medición Inicial	10
Medición Final	20
Recalibrar aguas abajo	Sí

Tras la realineación, la sección realineada tiene medidas de 10 a 35, mientras que toda la ruta tiene medidas de 0 a 45.

Ejemplo 1: Después de realinear


ID de ruta	RutaXYZ
Medición Inicial	10
Medición Final	35

Escenarios de realineación de rutas complejas

A continuación se describen escenarios complejos de realineación de rutas, incluyendo rutas en bucle, lollipop, con huecos, ramificadas e infinitas.

Realineación en una ruta en bucle

La ruta se realinea desde la medición 0 hasta la 4, que es desde el inicio hasta la mitad de la ruta. En el siguiente ejemplo, la RutaX tiene una medición inicial de 0 y una medición final de 12 antes de la realineación:

Entrada para realinear en una ruta en bucle

Con la recalibración aguas abajo, la realineación genera una medición inicial de 0 y una medición final de 17,5.

Salida para realinear en una ruta en bucle

Realineación en una ruta lollipop

La RutaX se realinea desde la medición 8 hasta la 15. En el siguiente ejemplo, la RutaX tiene una medición inicial de 0 y una medición final de 15 antes de la realineación:

Entrada para realinear en una ruta lollipop

Como la realineación es desde el medio hasta el final, no se aplica la recalibración aguas abajo. La RutaX se realinea con una medición inicial de 0 y una medición final de 17.

Salida para realinear en una ruta lollipop

Realineación en una ruta con huecos

En el siguiente ejemplo, una ruta con huecos (RutaX) tiene una medición inicial de 0 y una medición final de 4 antes de la realineación. La ruta se realinea desde la medición 1 hasta la 3, que es desde el inicio hasta la mitad de la ruta.

Entrada para realinear en una ruta con huecos

Con la recalibración aguas abajo, la realineación generará una medición inicial de 0 y una medición final de 12 para RutaX.

Salida para realinear en una ruta con huecos

Realineación en una ruta infinita

En el siguiente ejemplo, una ruta (RutaX) tiene una medición inicial de 0 y una medición final de 24 antes de la realineación. La ruta se realinea desde la medición 7 hasta la 11, que es desde el inicio hasta la mitad de la ruta.

Entrada para realinear en una ruta infinita

Con la recalibración aguas abajo, la RutaX tiene una medición inicial de 0 y una medición final de 26.

Salida para realinear en una ruta infinita

Flujo de trabajo de reajuste de rutas

Para realinear una ruta, siga estos pasos:

Nota:

Se siguen las reglas de calibración de huecos al editar rutas.

Agregue la clase de entidad de línea de centro y de red a un mapa.

También puede abrir un mapa en el que la clase de entidad de red y línea de centro ya esté presente.

Nota:

Las redes versionadas en rama, incluidas cualquier red configurada con un Id. de ruta generado por el usuario, se deben editar a través de un servicio de entidades.
Acérquese a la ubicación en la que desee realinear la ruta.
En la pestaña Location Referencing, en el grupo Rutas, haga clic en Realinear .

Aparece el panel Realinear ruta con la opción Seleccionar por rectángulo activa como predeterminada.
Seleccione una o varias líneas de centro por rectángulo en la ubicación de la nueva ruta.

También puede hacer clic en la flecha desplegable Seleccionar una o varias líneas de centro y elegir otra herramienta de selección: Seleccionar por polígono , Seleccionar por lazo , Seleccionar por círculo , Seleccionar por línea o Seleccionar por trazado .

También puede utilizar las herramientas de selección interactivas de la pestaña Mapa realizando cualquiera de las siguientes acciones:

Las líneas de centro seleccionadas se resaltan en el mapa y el botón Permitir selección de una o más líneas de centro aparece en el panel Realinear ruta. El recuento de líneas de centro seleccionadas se muestra encima de la tabla.
Nota:
- La dirección de digitalización de la línea central, representada por la dirección de la punta de flecha en la línea central seleccionada, también determina la dirección de la calibración de la medición en aumento. Puede invertir la dirección de las líneas centrales elegidas con el botón Invertir la dirección de las líneas centrales . Esto provoca un cambio de dirección de las líneas de centro en la memoria; el cambio de dirección no es permanente.
- Puede conservar las líneas centrales elegidas después de realinear la ruta.
- Si la línea de centro se creó como curva, la herramienta convierte la curva en una entidad de polilínea densificada.
Haga clic en Permitir selección de una o más líneas centrales .

Aparece una tabla en el panel Realinear ruta con cada línea central elegida en una fila numerada que se corresponde con el orden de selección. Las líneas centrales elegidas se enumeran en el mapa y se resaltan. El recuento se muestra encima de la tabla.

Si lo desea, seleccione una o más flechas en la columna Ordenar y utilice los botones situados debajo de la tabla para cambiar el orden de selección de las líneas de centro. También puede arrastrar filas para cambiar el orden.

Los cambios en el orden de selección de la tabla también se muestran en el mapa.

Herramientas disponibles en la tabla de líneas centrales


Herramienta	Nombre de la herramienta	Descripción de las herramientas
	Permitir selección de una o más líneas centrales	Le permite elegir las líneas centrales en el mapa y las muestra en una tabla por orden de selección. Utilice los botones de movimiento debajo de la tabla o arrastre filas para reordenar las líneas centrales elegidas.
	Borrar las líneas de centro elegidas actualmente	Borra las líneas centrales elegidas y mantiene las líneas centrales seleccionadas. Puede volver a seleccionar después de hacer clic en este botón o en el botón Permitir selección de una o más líneas centrales por segunda vez.
	Mover las líneas de centro elegidas hacia arriba	Mueve una o más líneas centrales seleccionadas una fila hacia arriba en el orden de la tabla.
	Mover las líneas de centro elegidas a la parte superior	Mueve una o más líneas centrales a la parte superior del orden de la tabla.
	Mover las líneas de centro elegidas hacia abajo	Mueve una o más líneas centrales una fila hacia abajo en el orden de la tabla.
	Mover las líneas de centro elegidas a la parte inferior	Mueve una o más líneas centrales a la parte inferior del orden de la tabla.
	Invertir la dirección de las líneas de centro	Invierte la dirección de las líneas centrales elegidas. Esto provoca un cambio de dirección de las líneas de centro en la memoria y el cambio de dirección no es permanente.
	Eliminar las líneas de centro elegidas	Elimina la línea central elegida del orden de la tabla, pero la deja seleccionada.

Sugerencia:

Para cambiar el campo de visualización en la tabla de líneas centrales, haga clic con el botón derecho en la clase de entidad de línea de centro en el panel Contenido y elija Propiedades en el menú contextual. En el cuadro de diálogo Propiedades de capa, haga clic en la pestaña Visualización y en la flecha desplegable Campo de visualización para cambiar su valor. En la imagen anterior, el campo de visualización es OBJECTID.

En el panel Realinear ruta, seleccione la red en la que desea realinear una ruta.

Nota:

Para editar con servicios de entidades, la red LRS se debe publicar con las funcionalidades Referencia lineal y Administración de versiones.
Haga clic en la flecha desplegable Fecha efectiva y elija una fecha para la edición.

Sugerencia:

También puede indicar la fecha o hacer doble clic en el cuadro de texto Fecha efectiva vacío para insertar la fecha actual.
Si lo desea, si la línea de centro no toca la ruta, use los selectores para rellenar los parámetros Nombre de ruta inicial, Nombre de ruta final, Medición inicial y Medición final.

Si la línea central toca las rutas, los parámetros Nombre de ruta inicial, Medición inicial, Nombre de ruta final y Medición final de la sección Ruta de origen se rellenan automáticamente.
Sugerencia:
- Después de hacer clic en Elegir ruta del mapa o Elegir medición del mapa , puede desplazar el puntero por encima de la ruta para ver la ruta y la medición en la ubicación del puntero.
- Si solo existe una ruta aplicable en la ubicación de edición del mapa, haga clic para seleccionarla. Si se aplican varias rutas, haga clic en la ubicación y elija una de las rutas aplicables en el cuadro de diálogo Seleccionar ruta.
Nota:
- Si aparece un mensaje acerca de la adquisición de bloqueos o conciliación, la prevención de conflictos se habilita.
- Después de seleccionar una ruta, la herramienta intentará liberar el bloqueo de ruta si este ha sido adquirido por el usuario activo en una versión diferente y su valor de estado liberable es Sí.
Si lo desea, proporcione un valor de medición inicial.

El valor Medición inicial de la sección Ruta realineada se rellena automáticamente. El valor de medición de inicio sugerido es la medida en la ubicación donde el inicio de la línea central toca la ruta de origen.
Si lo desea, proporcione un valor de medición final.

El valor Medición final se rellena automáticamente en la sección Ruta realineada.
Nota:
- Los valores z se tienen en cuenta al calcular la longitud geométrica de las líneas centrales.
- Las líneas de centro y las rutas admiten valores z.
Haga clic en Ejecutar.

La ruta se ha realineado.

Nota:

Si la edición de la ruta da lugar a la introducción de uno o varios huecos físicos en la ruta, aparece un mensaje antes de ejecutar la herramienta. Si no planea crear una ruta con huecos, haga clic en No y edite las líneas centrales digitalizadas para que no haya huecos en la edición de rutas.

Puede evitar líneas centrales no planificadas habilitando la alineación en el mapa activo o habilitando la alineación con el botón Alineación de la pestaña Editar del grupo Alineación.
