Clasificar superposición de LAS (Herramientas de 3D Analyst)

Resumen

Clasifica los puntos LAS de escaneados superpuestos procedentes de levantamientos topográficos LIDAR aéreos.

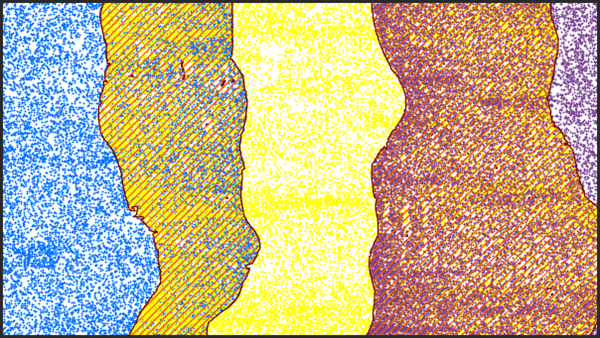

Ilustración

Uso

• Lograr una distribución regular de puntos a menudo mejora el rendimiento de las herramientas posteriores. Los datos derivados de puntos con distribución irregular podrían producir un margen de error no deseado. Cuando los levantamientos topográficos LIDAR aéreos tienen puntos LAS de líneas de vuelo superpuestas, los datos LAS generalmente tendrán una mayor densidad de puntos en el área de superposición. El ángulo de escaneo de puntos de las diferentes líneas de vuelo también puede variar ampliamente. Normalmente, los puntos con ángulos de escaneo más grandes tendrán un margen de error mayor que los puntos cuyos ángulos de escaneo están más cerca del nadir. La clasificación de puntos superpuestos permite filtrar los datos LAS de manera que se produzca una densidad de puntos uniforme. La designación Superponer permite filtrar los puntos y excluirlos de las operaciones de visualización y análisis posteriores.

• El atributo de Id. de origen de punto de un punto LAS identifica la línea de vuelo desde la cual se recopiló el punto. Este atributo se utiliza para establecer la presencia de puntos de superposición. Los datos LAS se evalúan en una distancia de muestreo determinada. Cuando se encuentran puntos con diferentes Id. de origen de punto dentro del área que se está evaluando, el ángulo de escaneo se utiliza para establecer qué Id. de origen de punto representa los puntos que no se superponen. El Id. de origen de punto con el ángulo de escaneo más cercano a 0, o nadir, se conservará como puntos que no se superponen. Los puntos asociados con los Id. de origen de puntos restantes se marcarán como superpuestos.

  El tamaño de la muestra utilizada para evaluar los puntos LAS debería ser, aproximadamente, entre el doble y el triple del espaciado de puntos nominal de los datos LAS. El uso de una distancia de muestreo mayor introduce la posibilidad de clasificar erróneamente los puntos, y el uso de tamaños de muestra más pequeños puede no capturar suficientes puntos para identificar adecuadamente los puntos de superposición.

• Esta herramienta funciona con archivos .las o .zlas en teselas que combinan registros de puntos de varias líneas de vuelo. Cada archivo se procesa de forma independiente, lo que significa que no se detectarán puntos superpuestos si cada línea de vuelo se almacena en un archivo separado. Utilice la herramienta LAS de tesela para fusionar dichos archivos.

• A los puntos de superposición en archivos LAS versión 1.4 con formatos de registro de puntos del 6 al 8 se les asignará el indicador de clasificación de superposición. Esto permite que los puntos conserven su valor de clasificación original. Los puntos de superposición de todos los demás archivos .las admitidos reciben un valor de código de clase de 12. Si el valor de código de clase de 12 se está utilizando en los archivos .las de entrada para representar otras cosas que no sean escaneos de superposición, puede utilizar la herramienta Cambiar códigos de clase LAS para reasignar estos puntos a otro valor antes de ejecutar esta herramienta.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Dataset LAS de entrada	El dataset LAS de teselas que se procesará.	LAS Dataset Layer
Distancia de muestra	La distancia de cualquier dimensión del área cuadrada que se utilizará para evaluar los datos LAS. Si se especifica Desconocido como unidad lineal, la unidad se definirá mediante la referencia espacial del archivo .las de entrada.	Linear Unit
Extensión de procesamiento (Opcional)	Extensión de los datos que se evaluará. Extensión de visualización actual : la extensión se basará en el mapa o la escena activa. Extensión de dibujo : la extensión se basará en un rectángulo dibujado en el mapa o la escena. Extensión de capa : la extensión se basará en una capa de mapa activa. Elija una capa disponible o utilice la opción Extensión de datos en todas las capas. Cada capa de mapas tiene las opciones siguientes: Todas las entidades : la extensión de todas las entidades. Entidades seleccionadas : utilice la extensión de las entidades seleccionadas. Entidades visibles : la extensión de las entidades visibles. Examinar : la extensión se basará en un dataset. Intersección de entradas : la extensión será la extensión que se interseca de todas las entradas. Combinación de entradas : la extensión será la suma de todas las entradas. Portapapeles : la extensión puede copiarse en y desde el portapapeles. Copiar extensión : copia las la extensión y el sistema de coordenadas en el portapapeles. Pegar extensión : pega la extensión y el sistema de coordenadas del portapapeles. Si el portapapeles no incluye un sistema de coordenadas, la extensión utilizará el sistema de coordenadas del mapa. Restablecer extensión : la extensión se restablecerá al valor predeterminado. Cuando las coordenadas se proporcionan de forma manual, las coordenadas deben ser valores numéricos y encontrarse en el sistema de coordenadas del mapa activo. El mapa podría utilizar unidades de visualización distintas de las coordenadas proporcionadas. Utilice un valor de signo negativo para las coordenadas sur y oeste.	Extent
Procesar todos los archivos LAS que intersequen la extensión (Opcional)	Especifica cómo se va a aplicar la extensión de procesamiento. Activado—If any portion of a .las file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Desactivado—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Calcular estadísticas (Opcional)	Especifica si se van a calcular las estadísticas para los archivos .las a los que hace referencia el dataset LAS. Calcular estadísticas proporciona un índice espacial para cada archivo .las, lo que mejora el análisis y el rendimiento de visualización. Las estadísticas también mejoran la experiencia de filtrado y simbología al limitar la visualización de los atributos LAS, como los códigos de clasificación y la información de retorno, a los valores presentes en el archivo .las. Activado—Statistics will be computed. This is the default. Desactivado—Statistics will not be computed.	Boolean
Actualizar pirámide (Opcional)	Especifica si la pirámide del dataset LAS se actualizará después de modificar los códigos de clase. Activado—The LAS dataset pyramid will be updated. This is the default. Desactivado—The LAS dataset pyramid will not be updated.	Boolean

Salida derivada

Etiqueta	Explicación	Tipo de datos
Dataset LAS de salida	El dataset LAS que se va a modificar.	LAS Dataset Layer

Entornos

Espacio de trabajo actual, Extensión

Información de licenciamiento

• Basic: Requiere 3D Analyst
• Standard: Requiere 3D Analyst
• Avanzado: Requiere 3D Analyst
