Diezmar Nodos TIN (Herramientas de 3D Analyst)

Resumen

Crea un dataset de red irregular de triángulos (TIN) mediante un subconjunto de nodos de un TIN de origen.

Ilustración

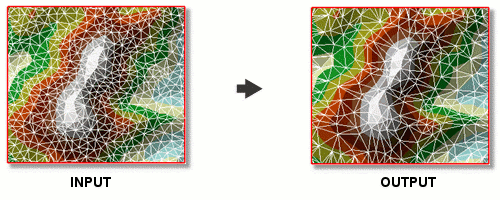

Ilustración de DecimateTinNodes

Uso

Esta herramienta es útil para simplificar datos sobremuestreados, lo que posteriormente mejora la experiencia de dibujo. Se ofrecen las siguientes opciones de simplificación:
- Tolerancia Z: la TIN resultante mantiene la precisión vertical de su TIN de origen dentro del valor de tolerancia Z especificado, que siempre se expresa en la unidad Z nativa de la TIN de origen. La desviación de cualquier nodo respecto a la TIN de origen en comparación con el valor interpolado de la TIN de salida, no supera la tolerancia Z.

  Nota:

  Este método también admite la aplicación de un límite opcional de nodos que hará que la herramienta deje de procesar si el valor de tolerancia Z hace que la TIN resultante supere el número máximo de nodos. Si esto ocurre, se produce la TIN, pero se devuelve una advertencia.
- Conteo: reduce el número de nodos en la TIN de salida al valor especificado, que presumiblemente es menor que el número de nodos de la TIN de origen. Los nodos generalmente se seleccionan para mantener la extensión y las características superficiales de la TIN de origen.
Si se selecciona la opción Copiar líneas de corte, las líneas de interrupción en la TIN de origen se almacenarán en la salida sin generalizaciones. Los nodos aportados por líneas de corte no se consideran para ningún límite máximo de conteo de nodos.
El límite de datos de la TIN resultante se aplica como aristas de línea de corte independientemente de si se ha utilizado la opción de copiar líneas de corte o incluso de si el límite de datos de la TIN de entrada se aplica con aristas de línea de corte. Esto puede aumentar el tamaño de la TIN de salida y funciona de forma independiente a cualquier límite máximo especificado de conteo de nodos.

Etiqueta	Explicación	Tipo de datos
TIN de entrada	Dataset TIN que se procesará.	TIN Layer
TIN de salida	El dataset de TIN que se va a generar.	TIN
Método para diezmar	Especifica el método de simplificación utilizado para seleccionar un subconjunto de nodos de la TIN de entrada. Z Tolerance—Creates a TIN that will maintain the vertical accuracy specified in the Z Tolerance parameter. This is the default. Count—Creates a TIN that will not exceed the node limit specified in the Maximum Number of Nodes parameter.	String
Copiar líneas de corte (Opcional)	Indica si las líneas de corte de la TIN de entrada se copian a la salida. Activado—Breaklines will be copied. Desactivado—Breaklines will not be copied. This is the default.	Boolean
Tolerancia Z (Opcional)	La desviación máxima respecto del valor Z de la TIN de origen que se permite en la TIN de salida, que, de forma predeterminada, es la menor de las dos siguientes: una décima parte del rango Z o el número 10.	Double
Número máximo de nodos (Opcional)	El número máximo de nodos que se pueden almacenar en la TIN de salida, que adopta como valor predeterminado la cantidad total de nodos en la TIN de origen menos 1. Si se utiliza el método de tolerancia Z, la herramienta detiene el procesamiento si el valor de tolerancia Z causa que la TIN resultante exceda la cantidad máxima de nodos.	Long

arcpy.3d.DecimateTinNodes(in_tin, out_tin, method, {copy_breaklines}, {z_tolerance_value}, {max_node_value})

Nombre	Explicación	Tipo de datos
in_tin	Dataset TIN que se procesará.	TIN Layer
out_tin	El dataset de TIN que se va a generar.	TIN
method	Especifica el método de simplificación utilizado para seleccionar un subconjunto de nodos de la TIN de entrada. `Z_TOLERANCE`—Creates a TIN that will maintain the vertical accuracy specified in the `z_tolerance_value` parameter. This is the default. `COUNT`—Creates a TIN that will not exceed the node limit specified in the `max_node_value` parameter.	String
copy_breaklines (Opcional)	Indica si las líneas de corte de la TIN de entrada se copian a la salida. `BREAKLINES`—Breaklines will be copied. `NO_BREAKLINES`—Breaklines will not be copied. This is the default.	Boolean
z_tolerance_value (Opcional)	La desviación máxima respecto del valor Z de la TIN de origen que se permite en la TIN de salida, que, de forma predeterminada, es la menor de las dos siguientes: una décima parte del rango Z o el número 10.	Double
max_node_value (Opcional)	El número máximo de nodos que se pueden almacenar en la TIN de salida, que adopta como valor predeterminado la cantidad total de nodos en la TIN de origen menos 1. Si se utiliza el método de tolerancia Z, la herramienta detiene el procesamiento si el valor de tolerancia Z causa que la TIN resultante exceda la cantidad máxima de nodos.	Long

Muestra de código

Ejemplo 1 de DecimateTinNodes (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DecimateTinNodes("tin", "tin_simple", "COUNT 5000" "BREAKLINES")

Ejemplo 2 de DecimateTinNodes (secuencia de comandos independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: DecimateTinNodes Example
Description: This script demonstrates how to use the
             DecimateTinNodes tool.
****************************************************************************'''

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set Local Variables
inTin = "elevation"
method = "COUNT 5000"
copyBrk = "BREAKLINES"
# Ensure output name is unique
outTin = arcpy.CreateUniqueName("simple_elev")

#Run DecimateTinNodes
arcpy.ddd.DecimateTinNodes(inTin, outTin, method, copyBrk)

Entornos

Espacio de trabajo actual, Espacio de trabajo temporal, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Versión predeterminada de almacenamiento de TIN

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
