Delinear área de datos TIN (Herramientas de 3D Analyst)

Resumen

Redefine el área de datos, o la zona de interpolación, de una red irregular de triángulos (TIN) con base en la longitud de la arista del triángulo.

Ilustración

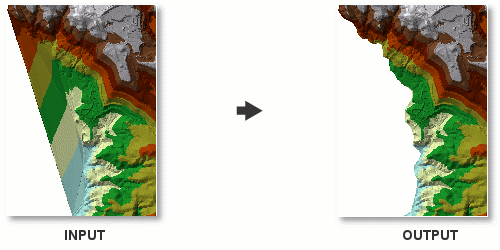

Ilustración del área de datos tTIN delineada

Uso

Esta herramienta no elimina ningún dato de origen. Modifica la TIN de entrada reclasificando sus aristas para que se incluyan o excluyan de la zona de interpolación. Si desea conservar una versión sin modificar del TIN que se procesará, considere crear un dataset duplicado usando la herramienta Copiar TIN antes de ejecutar esta herramienta.
Todos las aristas del triángulo se evalúan antes de comenzar la clasificación de la longitud de la arista. Esto deshace de forma eficaz cualquier clasificación existente de áreas de datos. Si el resultado obtenido de una ejecución es poco satisfactorio, puede ejecutar de nuevo la TIN resultante sin tener que obtener los datos originales.
Las longitudes de extremo de la arista producidas por características cóncavas en las mediciones de origin de la TIN se pueden eliminar del área de datos válida de la TIN con esta herramienta. Los triángulos que tengan una arista que supere la Longitud máxima de la arista se enmascara como áreas NoData.

Nota:

El valor Longitud máxima de la arista se determina mejor a partir del espaciado medio de los nodos de TIN dentro de áreas consideradas zonas de datos válidas. Proporciona un valor mayor que el espaciado medio. El uso más exitoso de esta herramienta se basa en el conocimiento de los datos utilizados para crear la TIN.
El Método determina qué triángulos se evalúan.

Nota:

Use Aristas de perímetro (method = "PERIMETER_ONLY" de Python) si las porciones cóncavas de datos están relegadas a los extremos exteriores de la TIN.

Etiqueta	Explicación	Tipo de datos
TIN de entrada	Dataset TIN que se procesará.	TIN Layer
Longitud máxima de la arista	La distancia bidimensional que define la longitud máxima de una arista del triángulo de la TIN en el área de datos de la TIN. Los triángulos con una o más aristas que superen este valor se consideran fuera de la zona de interpolación de la TIN y no se representan en mapas ni se utilizan en el análisis de superficies.	Double
Método (Opcional)	Las aristas de la TIN que se tienen en cuenta al delimitar el área de datos de la TIN. Perimeter Edges—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. All Edges—Classifies the entire collection of TIN triangles by edge length.	String

Salida derivada

Etiqueta	Explicación	Tipo de datos
TIN actualizado	El TIN actualizado.	TIN Layer

arcpy.3d.DelineateTinDataArea(in_tin, max_edge_length, {method})

Nombre	Explicación	Tipo de datos
in_tin	Dataset TIN que se procesará.	TIN Layer
max_edge_length	La distancia bidimensional que define la longitud máxima de una arista del triángulo de la TIN en el área de datos de la TIN. Los triángulos con una o más aristas que superen este valor se consideran fuera de la zona de interpolación de la TIN y no se representan en mapas ni se utilizan en el análisis de superficies.	Double
method (Opcional)	Las aristas de la TIN que se tienen en cuenta al delimitar el área de datos de la TIN. `PERIMETER_ONLY`—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. `ALL`—Classifies the entire collection of TIN triangles by edge length.	String

Salida derivada

Nombre	Explicación	Tipo de datos
derived_out_tin	El TIN actualizado.	TIN Layer

Muestra de código

Ejemplo 1 de DelineateTinDataArea (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DelineateTinDataArea("elevation", 10, "PERIMETER_ONLY")

Ejemplo 2 de DelineateTinDataArea (secuencia de comandos independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Entornos

Espacio de trabajo actual

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
