Dentro de 3D (Herramientas de 3D Analyst)

Resumen

Determina si las entidades 3D de una clase de entidad de entrada se contienen en un multiparche cerrado y escribe una tabla de salida que registra las entidades que están total y parcialmente dentro del multiparche.

Ilustración

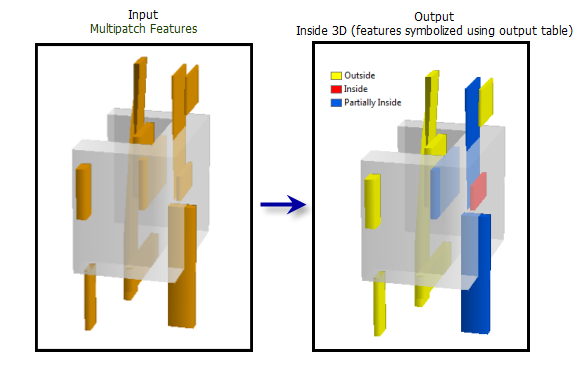

Gráfico de herramienta Inside 3D

Uso

  • Todas las entidades de entrada deben tener Z información almacenada como parte de su geometría. Si las mediciones de altura basadas en campos están presentes en una clase de entidad 2D, la herramienta De entidad a 3D por atributo puede usarse para crear una clase de entidad 3D.

  • Para este análisis se requiere una geometría cerrada de multiparche. La herramienta Es 3D cerrado se puede utilizar para determinar si una clase de entidad multiparche contiene entidades cerradas, y se puede utilizar la herramienta [Incluir multiparche] para eliminar los espacios en las entidades multiparche.

  • Si se selecciona la opción Tabla compuesta de salida, se crea un registro para cada multiparche con el que interseca una entidad de entrada dada. Una entidad puede estar dentro de múltiples entidades multiparche cerradas y tener múltiples entradas en la tabla de salida.

  • Los siguientes campos están presentes en la tabla de salida:

    • Target_ID—El Id. único de la entidad de entrada.

    • Status—Indica si la entidad identificada por el campo Target_ID está dentro o parcialmente dentro de un multiparche.

    • Contain_ID—Identifica el Id. único del multiparche que interseca las entidades de entrada que están dentro o parcialmente dentro. Solo se incluye si se selecciona la opción de Tabla compuesta de salida

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

El multiparche de entrada o clase de entidad de punto 3D, línea o polígono.

Feature Layer

Entidades multiparche de entrada

Las entidades multiparche cerradas que se utilizan como contenedores para las entidades de entrada.

Feature Layer

Tabla de Salida

La tabla de salida proporciona una lista de las entidades 3D del valor del parámetro Entidades de entrada que se encuentran total o parcialmente dentro de las entidades del parámetro Entidades multiparche de entrada que están cerradas. La tabla de resultados contiene un campo OBJECTID (Id. de objeto), Target_ID y Status. El campo Status indica si la entidad de entrada (Target_ID) se encuentra dentro o parcialmente dentro de un multiparche.

Table

Tabla compuesta de salida

(Opcional)

Especifica si la tabla de salida identifica la relación entre los valores de los parámetros Entidades de entrada y Entidades multiparche de entrada mediante la creación de un campo Contain_ID que identifique la entidad multiparche que contiene la entidad de entrada.

  • Activado—The multipatch feature that contains an input feature will be identified.

  • Desactivado—The multipatch feature that contains an input feature will not be identified. This is the default.

Boolean

Entornos

Espacio de trabajo actual, Palabra clave CONFIG de salida, Auto ejecución, Extensión

Información de licenciamiento

  • Basic: Requiere 3D Analyst
  • Standard: Requiere 3D Analyst
  • Avanzado: Requiere 3D Analyst
